Все «болячки» собрал или краткая инструкция борьбы с электрикой (BAS, ESP и круизом)
Если набрать в поиске «бас/есп» то можно найти миллион тем о том как люди мучаются с этими проблемами на наших авто.
Ввиду того что мне пришлось лечить все эти «болячки» я хочу поделиться своим опытом, как минимум потому что есть парочка мелочей о которых в интернете почти нет инфы.
Итак начнем.
1) Круиз/лимит. Нажимаете рычажок пытаетесь поставить лимит скорости получаете ошибку на приборке.
Машина иногда едет как атмосферная без наддува.
Причина — заслонка идущая сразу после компрессора. Вероятней всего протерся резистивный слой.
Лечение: разбираем заслонку, внутри есть усики двигающиеся по резистивным полоскам, буквально на пол миллиметра раздвигаем усики в стороны так чтобы они теперь попадали на не протертую часть этих полосок.
Также могут быть сломаны зубья на шестеренках, тут вам в помощь супер-клей, сода и напильник чтобы восстановить зубья.
Немного кропотливости и заслонка как новая радуемся круизу, лимиту и 22 psi во впуске.
2) ESP.
При проблемах именно с ESP кроме лампочки вылезает вот такое сообщение
Может отрубаться спидометр, коробка падать в аварийный режим. Все это может носить как кратковременный характер типа 10 секунд поморосило и потом поехало нормально так и постоянный.
Тут причин, уже побольше.
Для начала конечно же проверяем предохранитель в подкапотном блоке. После чего едем на диагностику)))))
На диагностику едем именно из-за количества причин и потому-что она в этом вопросе может дать однозначный ответ что не так.
Причины:
а) Колесный датчик скорости. Стар укажет какой именно
б) Датчик ускорения в багажнике. Датчик можно попробовать починить, там отходит пайка чипа к плате. Нужно будет аккуратно расковырять компаунд и отпаяв ножки разъема вынуть плату с чипом. Пропаиваем чип к плате (не перепутайте направление установки) собираем все обратно заливаем герметиком.
в) Сам блок ABS. Тот что под капотом с тормозными трубками.
К сожалению именно мертвый блок ABS весьма частая причина этой проблемы.

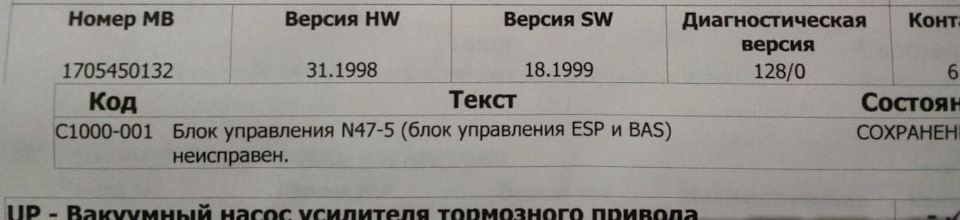

На рестайле (не знаю у всех ли) стоит блок ABS идущий на 170 кузов с номером A1705450132, он очень редкий на разборках. И хотя разъем на его плате такой же как на более доступных и частых блоках они не взаимозаменяемы. Если у вас такой блок то блок с другим номером ваша машина просто не увидит — проверенно. нужен блок именно с этим номером. (как раз факт о котором мало инфы)

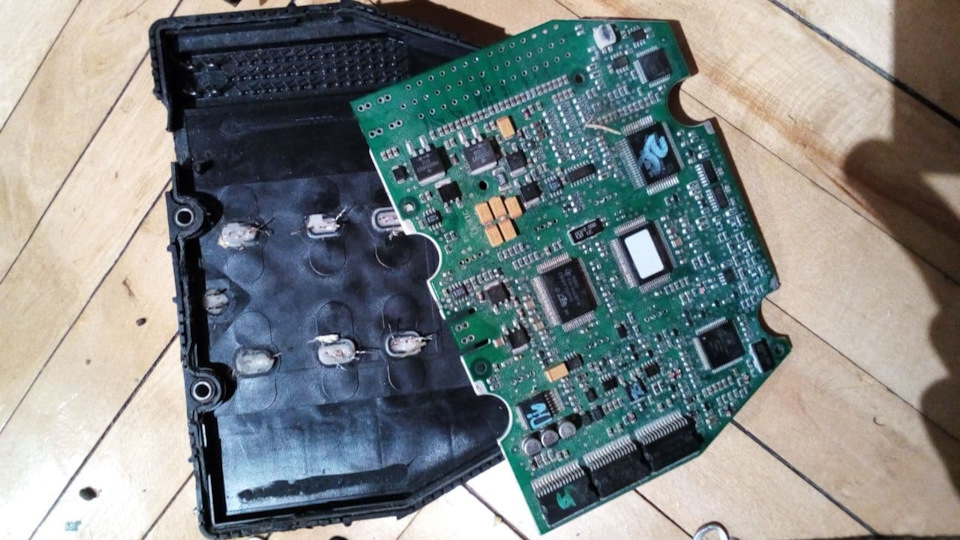

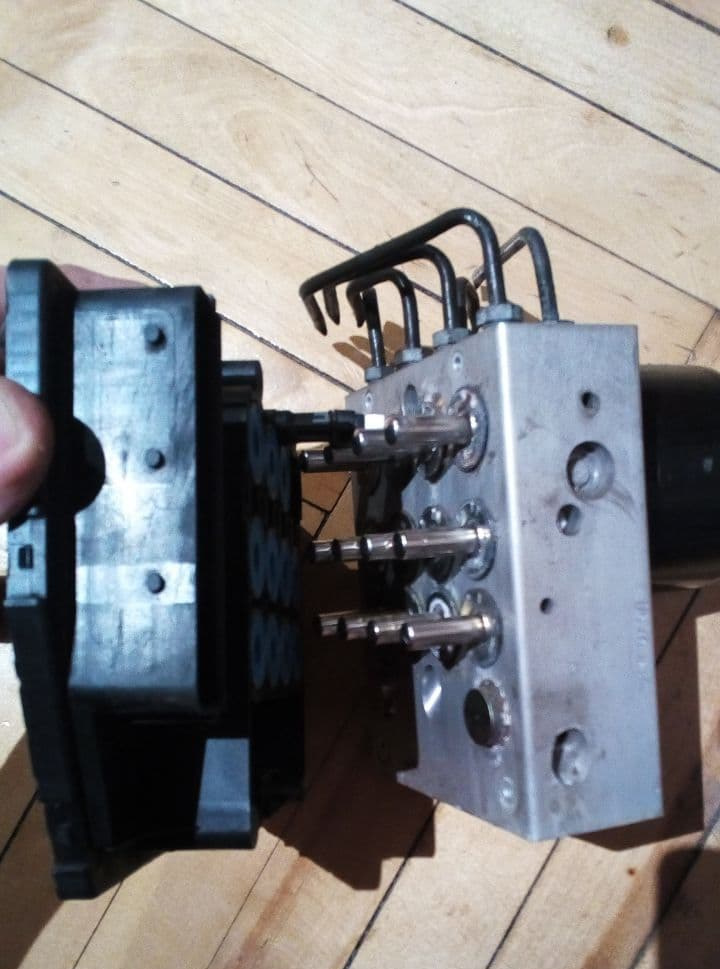

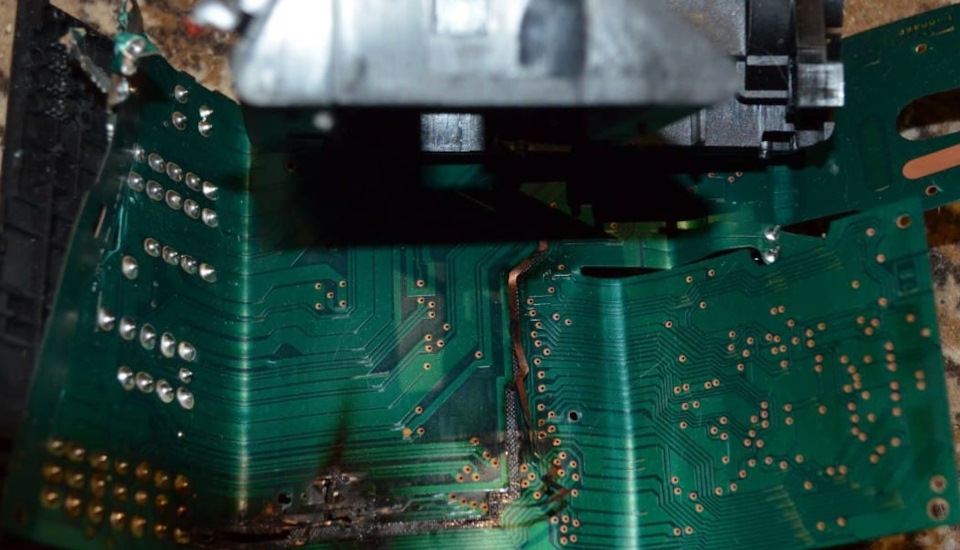

Чтобы не менять весь блок (а это уже большой объем работ) Можно просто поменять саму плату на нем. Отключаете разъем, выкручиваете 4 торкс болта и сдергиваете плату. Наводите красоту оттирая клапана и ставите новую-старую плату)
Также могут быть стерты щетки в моторчике блока ABS. Если вы купили другой блок можно поменять весь моторчик а можно и почистить старый с заменой щеток, что будет предпочтительней ибо тогда он будет как новый))))
Когда будете снимать моторчик есть один нюанс отделяющий вас от больших трудностей)(снова та самая мелочь)
Как только вы немного отделите моторчик от блока, не торопитесь его сразу сдергивать, ось моторчика вставлена в специальную втулку внутри самого клапанного блока, эта втулка зажата штырьками с двух сторон, при вращении моторчика она эти штырки толкает по очереди и так собственно происходит накачка тормозов.

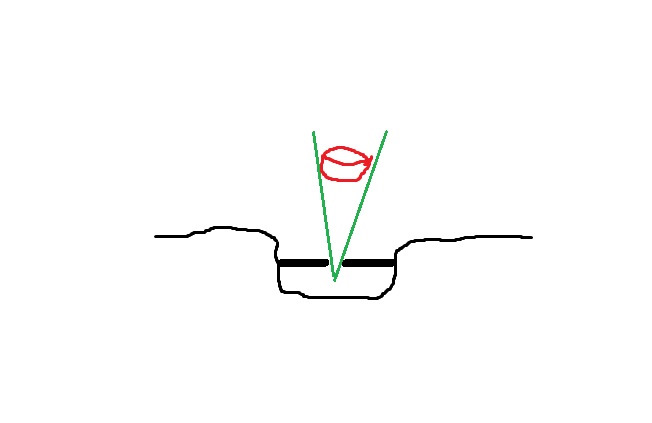

Так вот при снятии моторчика просуньте отвертку к этой втулке и прижмите ее чтобы втулка осталась внутри.
В противном случае весьма вероятно что вы вынете моторчик вместе с этой втулкой и тогда те два штырька сойдутся вместе и вас ждет веселый квест по впихиванию втулки обратно (штырьки под давлением)
Но всеравно чтобы вставить втулку придется постараться ибо штырьки сходятся обратно. Я например вырезал из тонкого металла что-то типа двух направляющих полосок просунул их между штырьками и уже по этим полоскам между ними запихивал втулку раздвигая ими штырьки по мере проталкивания втулки. В общем лучше не вынимайте втулку)))))
г) Также ошибка ESP может вылетать при потере связи с ДМРВ из за плохого или оборванного контакта, тогда при попытке завестись у вас будут летать обороты а OBD будет жаловаться на проблемы с положением педали газа. Проверяем проводку и разъем дмрв чтобы был чистый и вставлен до конца!
3) BAS
Причины:
а) Снимали клеммы с аккума. Лечение — провернуть руль от упора до упора.
б) Лягушка (Любимая всеми сервисами). Инструкций по замене полно, замена 2 минуты.
в) Также мертвый блок ABS
Ну и куда более интересные:

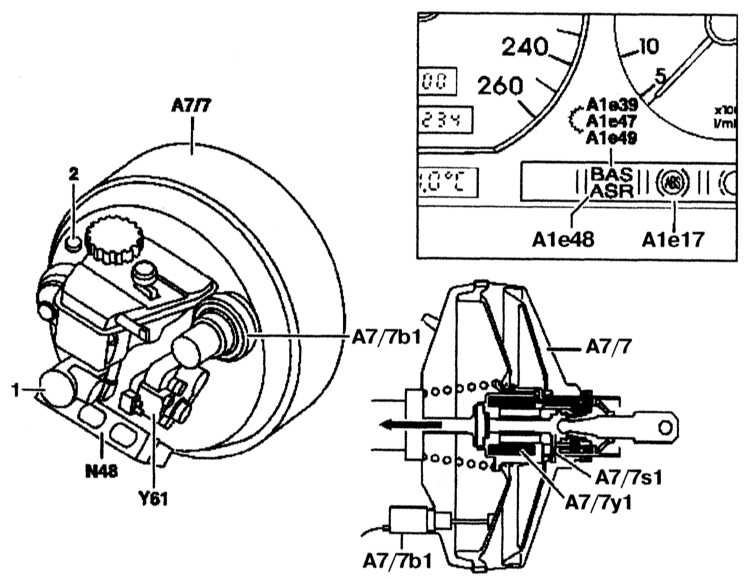

г) Датчик внутри вакуумного усилителя тормозов A7/7s1

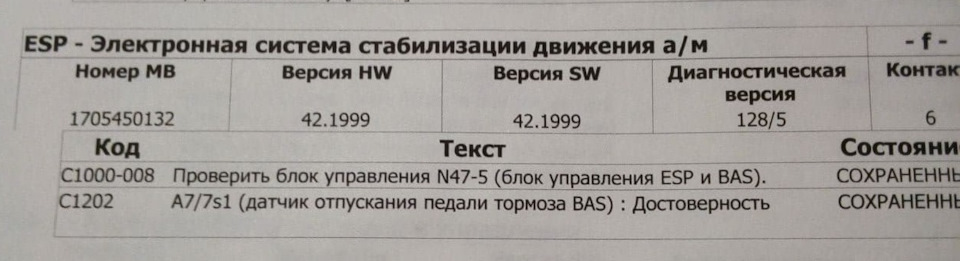

(именно глубоко внутри а не вставленный снаружи). Его поломку однозначно проверять диагностикой ибо починять это дело не легко нужно быть уверенным что это он, это вам не лягуху поменять.
В интернетах в основном бытует утверждение о том что если у вас полетел этот датчик то это однозначная замена вакуумника либо езда с вечно горящим BAS.
Датчик там сам по себе простой ломаться там нечему там просто слетает пружинка и наконечник на его штырьке. Но добраться до него это полностью разобрать вакуумник, а главное потом еще и собрать. В общем многим проще заменить узел целиком))))) Просто отмечу факт что починка реальна — проверено.
д) Блок света. Если у вас загорается BAS проверьте работают ли стопы. Если при нажатии педали у вас не работают все стопы ( в том числе диодный за стеклом), то вероятно полетел блок света. Это блок с предохранителями под рулем.
Проверить чтоб убедиться можно так: жмете тормоз и постукиваете по блоку или теребите предохранитель стопов. Если загорятся стопы значит точно блок виновник.
Поменять можно не разбирая торпеду но разъемы отсоединить будет дело для настоящего проктолога.
Замена блока света заодно может избавить вас от Lamp Defective при всех исправных лампочках.
Само собой источником проблем с электрикой может быть вода, окислы и заломы в проводке, поэтому проверяйте водосливы чтобы вовремя прочищать и проверьте клемник кан шины в пороге, он легкодоступен для проверки, а при цветении может свести машину с ума. Подкапотный блок предохранителей внутри тоже цветет на ура (в той части в которой стоят релюхи и хоть там внутри довольно толстые шины если совсем запустить то сожрать может даже их).
Все вышеописанное — есть личный опыт, потому возможно какие-то причины неисправностей были пропущены, но в целом это основные и самые частые болячки.
Что такое ABS, BAS, ESP, EBD, IVD и т.д?
Что такое ABS, BAS, ESP, EBD, IVD и т.д?
Первые разработки ABS относятся к тридцатым годам прошлого века, но серийное оборудование машин началось только в середине семидесятых.
Идея работы ABS достаточно проста. Компьютер анализирует сигналы датчиков вращения колес и приводит в действие тормозные механизмы. как бы имитируя действия опытного водителя при прерывистом торможении, не давая заблокироваться колесам. С момента появления ABS между специалистами и любителями шли споры о пользе системы.
Самые полезные ее качества — сокращение тормозного пути и сохранение контроля над автомобилем во время экстренного торможения. Недостаток — сложно рассчитать тормозной путь. Аргумент, что и говорить, весомый. Однако лучше в неведении остановиться за несколько метров до препятствия, чем с точно рассчитанным тормозным путем в него уткнуться. До поры сошлись на мнении о том, что для новичка система будет полезна, а вот опытный водитель может и «переиграть» ABS. Но развитие электроники привело к тому, что в схватке «опытный водитель — антиблокировочная система» убедительную победу одержала последняя.
Современные многоканальные ABS вчистую переигрывают даже матерого профессионала. Удалось избавиться даже от такой малоприятной вещи, как вибрация педали тормоза при работе системы. Бывали случаи, когда авария происходила из-за слишком резкого ее срабатывания. Когда педаль тормоза начинала вибрировать, а автомобиль — издавать странные звуки, неопытные водители пугались и отпускали педаль… Поэтому в самых современных тормозных системах водитель почти не чувствует срабатывания ABS.
Теперь антиблокировочная система тормозов входит в стандартную комплектацию практически всех автомобилей, причем зачастую на нее опираются более сложные электронные системы безопасности.
ASR (TRC (трэкшн-контроль), STC, TRACS, ASC+T)
Дальнейшее развитие ABS привело к появлению на современных автомобилях системы электронного распределения тормозных усилий. Эти системы всегда работают в паре, поэтому чаще всего в каталогах можно увидеть аббревиатуру ABS+EBD.
Идея EBD выросла из того факта, что при резком торможении на неоднородном покрытии автомобиль начинает разворачивать. Это происходит оттого, что степень сцепления колес с дорогой разная, а тормозное усилие, передаваемое на колеса, одинаковое. Система EBD, используя датчики ABS, анализирует положение каждого колеса при торможении и строго индивидуально дозирует тормозное усилие на нем. При этом учитываются загрузка автомобиля и его положение относительно дорожного полотна.
Особенно заметна польза EBD при торможении в повороте. Думаю, многие из водителей не раз демонстрировали «высокий» уровень речевой культуры и подсознательное знание ненормативной лексики, когда в закрытом повороте перед ними оказывался автомобиль очередного «умника», вздумавшего отдохнуть на обочине. Именно EBD позволяет в такой ситуации тормозить, не теряя контроля над автомобилем. Без этой системы торможение в лучшем случае закончится сносом с траектории. Уверен, что по поводу полезности EBD споров не возникнет.
Brake assistant (brake assist, BAS)
Еще один помощник, появившийся в результате «борьбы» за безопасность, называется brake assistant. Его предназначение — максимально возможное сокращение тормозного пути автомобиля при экстренном торможении. Как система этого добивается? Специальный датчик анализирует перемещение педали тормоза и силу давления на нее в момент торможения. «Придя к мнению», что водитель пытается экстренно затормозить, или, другими словами, в панике ударил по педали тормоза, brake assistant за несколько миллисекунд увеличивает давление в тормозной магистрали. Время торможения при этом значительно сокращается, а это — выигранные метры тормозного пути.
Стоит лишь добавить, что система распознает действительно панические действия водителя, или если он долгое время давит на педаль тормоза. Даже при достаточно резких, но «прогнозируемых» торможениях BAS в работу не вступает. В первую очередь эта система адресована слабому полу. Зачастую у женщин просто не хватает сил для экстренного торможения, и в нужную секунду руку помощи им подает BAS, «дожимая» педаль для максимального замедления.
ESP (VDC, VSC, DSTC, DSC, ATTS, VSA, Stabilitrac)
Помните нашумевшую на весь мир историю с переворачиванием Mercedes-Benz A-класса? Если нет, то напомню. В 1997 году во время ездовой презентации автомобиль при прохождении маневра «переставка» перевернулся. После потока критики, обрушившейся на концерн, мерседесовское руководство во всеуслышанье объявило о том, что на все машины А-класса будет бесплатно установлена фирменная система динамической стабилизации. Именно применение электроники позволило окончательно решить проблемы с управляемостью. До этого случая ESP по заказу устанавливалась на автомобили S-класса еще в 1995 году.
ESP на сегодняшний день является высшей ступенью эволюции электронных систем активной безопасности, объединив в себе лучшие решения из перечисленных выше.
Принцип работы ESP основан на том, чтобы бороться со сносом и заносом автомобиля не только рулем и «газом», но и торможением одного или нескольких колес. Если машину сносит передней осью, система притормаживает внутреннее по отношению к повороту заднее колесо, придавая автомобилю избыточную поворачиваемость. Когда возникает угроза заноса, притормаживается внешнее переднее колесо. При сносе всех четырех колес ESP вычисляет, какое из них и в какой момент притормозить. Вместе с торможением система «сбрасывает» и обороты двигателя. Таким образом, используя исполнительные механизмы ABS и ASR, система способна притормаживать каждое колесо в отдельности.
Но для того, чтобы выполнить такую сложную работу, ESP недостаточно только датчиков ABS. Поэтому в автомобиле установлены дополнительные датчики. Один сообщает системе о том, в какую сторону и с какой скоростью вращается рулевое колесо. Еще два «жалуются» на угол поворота машины и уровень боковых ускорений. Показания этой компании датчиков позволяют моментально вычислить, что происходит с автомобилем, и привести в действие исполнительные механизмы.
Естественно, что и тут не обошлось без недостатков, если их можно назвать таковыми. Можно, например, пожаловаться на то, что система будет мешать опытному водителю, который просчитывает каждое свое движение на несколько шагов вперед. Но ESP не предсказывает будущее, а исправляет совершенные ошибки. Поэтому она не даст пройти поворот в управляемом заносе, вмешавшись в самый неподходящий момент. Но во всех остальных случаях ESP окажет действительно неоценимую помощь не только начинающему водителю.
В конце еще раз хочу обратить ваше внимание на то, что жалуются на работу перечисленных систем лишь активные драйверы. Но вспомните предназначение электронных помощников — активная БЕЗОПАСНОСТЬ, а не активный драйв. И тогда все сразу становится на свои места. И последнее, не раз уже сказанное: законы физики никакая электроника преодолеть не в состоянии.
IVD — собственная аббревиатура Форд, надстройка над ESP.
Ошибки BAS ABS ESP
Дорогие друзья! Приветствую Вас в своём бортжурнале!
Делаю свою первую зарисовку, и так вышло что о самом наболевшем за полтора года, а именно:
Злополучные ошибки BAS ABS ESP.
…В какой то момент я думал что схожу с ума… Но обо всем по порядку.
Когда покупал своего любимца, на нем при запуске двигателя загорались ошибки BAS ABS ESP.
Многим владельцам 210-го знакомая до боли ситуация: сутра садишься в машинку, запускаешь двигатель и тебе в ответ валятся ошибки. Виной этому могут послужить десятки болячек.
Думал не беда, думал это первое с чем я разберусь, думал наверно лягушка, думал может датчик АБС, думал починю и будет мне счастье. Пока первые дни после покупки катался с ошибками заменил одну закономерность, ошибки просыпаются при нажатии на тормоз. Думаю пфффф лягушенция-корень всех бед… Магазин запчастей-новый концевик педали тормоза у меня в руках. Вот он уже стоит на своем законном месте. Ошибок нет. Отделался легким испугом в 1700 рублей за оригинал.
Все лето 2016 проездил без проблем. Середина осени. Сворачиваю с МКАДа и тут ПИК-ПИК-ПИК BAS-ABS-ESP.
Немного расстроенный доехал до дома. Перезапуск. Тишина. Ошибок нет. Думал глюк.
Конец осени. На дорогах уже снег. Глюки стали появляться чаще и в разных ситуациях. То на прямой, то в поворотах, то при резком торможении. Подключаю диагностику. Ошибки:
С1140- датчик угла поворота руля
С1504- система выключена, датчик руля не обучен- сопутствующая ошибка.
Смотрю текущие данные датчика. Минус 370 градусов, рулем крутишь показания остаются на месте. Опять расстроился. Думаю отъехал в нирвану датчик угла поворота руля. Вздохнул, думаю ничего страшного. Пришел домой, друг Exist на пару с ZZAPом всегда под рукой. Подобрал, нашел цену-15000 рубасиков вынь да положь. С деньжатами как всегда туговато, даже можно сказать очень туго. Пришла в голову мысль- починить. Час в поисках хоть одной конторы которая занимается ремонтом этой детальки, в итоге в Москве не нашел( Следующая мысль- разбор. Нашел в 2 местах. Естественно далеко от меня. Времени ехать не было, пока катался так- с неработающими системами. Поясню для тех кто не в курсе: на 210-ых, если хоть какой-то элемент системы ABS и ESP отказывает, сразу отрубается все- ESP, ABS, BAS и при наличии ASR. Пока так катался ощутил все прелести 4MATICа: на снегу, на льду, на шипованной резине если не чудить вполне устойчиво и спокойно. Вот наконец выкроил время, заехал на разбор, купил датчик 3000 или 4000 рублей, точно не помню. Час на переустановку. Завожу двигатель: ошибки в наличии. Все без изменений.
Есть одна особенность проявления ошибок при неработающем датчике угла-поворота: Запускаешь двиг.- сразу только 2 ошибки BAS и ABS. Крутишь рулем на 10-20 градусов и вылетает ESP. Подключаю комп- таже ошибка по рулю- C1140. В памяти также присутсвувала ошибка по CAN-связи, на которую я в тот момент не обратил внимание. Смотрю показания в реальном времени, и о чудо датчик работает, градусы меняются при повороте руля. Дичь какая-то. Больше времени разбираться не было. Спустя несколько дней, сел в машину и о чудо все работает. Радости моей не было предела.
Середина зимы. ABS то работает, то нет. Периодически читаю ошибки, все чаще появляются ошибки по CAN-связи и злополучная ошибка С1000. Думы, интернет, профильные мерсосервисы, вывод один- откланялся блок ABS. Он в сборе с блоком управления и электромотором. Грешил на контакты на плате и на щетки в моторе. Снова разбор, 4000 рублей и «новый» блок у меня в руках.
Далее приступил к замене: снял старый, разобрал, обнаружил что щетки на месте и чувствуют себя абсолютно здоровыми. Пины на фишке так же выглядели бодренько без следов окисления, гнили, ржавчины и тому подобного. Поставил «новый», прокачал тормоза. В предвкушении завожу мотор и…, ошибки тут как тут. Вид у них был такой, как будто они ни куда и не собирались уходить, им у меня в машине очень тепло и уютно, мой сарай стал для них домом. Очень расстроился, сильнее чем раньше. Очень мне надоела вся эта эпопея с этими ошибками. На время оставил попытки победить, причиной тому- рождение второго ребенка. Времени и сил поубавилось.
Пришла весна. Потихоньку начал заниматься своим ABSом. Поехал снова на star диагностику. Приговор: электронный регулятор тормозных сил+ ошибка по датчику в вакуумнике(ошибку на тот момент не записал)- менять вакуумный усилитель. Окей. Снова разбор. 2500 рублей, и рабочий вакуумник с «распила из Японии» у меня в руках. Запасся временем и приступил к замене. Дал себе обещание победить во что бы это не встало, как оказалось не зря). Все поменяно, прокачка, пробный запуск и как вы думаете что? Ничего. Ошибки на своем законном месте. Проявляются точно также.
Вспомнил про своё обещание и решил сильно не расстраиваться. Снова диагностика и как Вы думаете что? C1140-датчик угла поворота руля. Резко заболела голова, чуть не упал в обморок как представил что мне все предстоит по новой. Я смирился с тем что очкарик надо мой просто стебется, ведь блок управления видит, что углы меняются, что датчик рабочий, как может быть ошибка снова по датчику руля?! В приступах отчаяния снимал датчик, протирал оптические датчики, прозванивал проводку, мерял напряжение, но все безрезультатно. Ошибки in da house.
Ошибки стали неотъемлемой частью моего существования. Мы с ними стали одним целым. Я уже перестал обращать на них внимание, думал что это мое наказание. Если где-то застрявал, поджимал ручник и кое-как вылезал- спасибо тебе товарищ фирматик.
Так прошла весна, лето, и вот пришла осень 2017-го. За лето голова прояснилась, ушла пелена безысходности, летнее солнце и обилие витаминов повлияли на меня благотворно- появились свежие мысли. После долгих прогулок по интернету изучил принцип работы от и до нашего злополучного датчика руля и пришел к выводу, что один из оптических датчиков просто умер и поэтому датчик показывает не совсем корректную информацию. Долгие поиски привели меня в город Щелково, датчик за 500 рублей, в придачу забрал ништяк- водительскую подушку с хромированной звездой за 1000.
Гордый собой ездил до середины января 2018. Ехал по загордной трассе, много снега+лед- все мои системы отрабатываю на 5+ и тут вдруг ни с того и с сего таже песня BAS ESP ABS. Перезапуск- не горят, трогаешься 5-10 км/ч и все снова вылетат. Сканер- ошибки C1000(блок управления), С1401(высокое давление/возвратная помпа), C1332(электронный регулятор тормозных сил-электромагнитный клапан).
Пошорколся немножко по форумам- чаще всего стертые щетки на моторе ABS или вафлит реле включения мотора. Пошел проверять- снял крышку слева под капотом(там где диагностический разъем) нашел реле (оно помечено буквой F), разобрал и принудительно включил- мотор заработал). Побежал в лабаз запчастной купил за 100 рублей релюху-поставил…
Ошибки ушли, все работает- победа человека над техникой.
Еще остался один нюанс-если понянуть сильно руль на себя- вызывает ошибку по датчику руля, лечится перезапуском и обучением руля)
BAS/ESP/ABS.Порядок поиска неисправности, без Star-а.
Решил я продать машину и тут она мне выкидывает сюрприз с ESP…
В наличии был SD connect, поэтому быстро вычислил неисправности:
-передний левый датчик абс;
— питание на блоке ESP.
C датчиком все просто — заказал QUATTRO FRENI QF00T00133, 1089 р. Работает хорошо.
Со вторым вопросом пришлось повозиться.
Проблема отказа систем ABS/BAS/ESP достаточно частая, и не все понимают как с ней бороться, тем более без Star Diagnosis.Поэтому я решил систематизировать данные по этому вопросу и написать подобие руководства по поиску неисправностей.
Для работ потребуется мультиметр, домкрат и две свободные руки)
1. Снимали аккумулятор, загорелась лампа BAS/ESP.
В данном случае нужна инициализация датчика положения руля («улитка»). Крутим руль до упора влево, потом в право и выравниваем колеса. Лампочка должна погаснуть.
2. Загорелась лампа BAS/ESP после ремонта подвески или замены колеса.
2.1 Руль повернут, а колеса стоят прямо.
Неправильно собрана рулевая система, отрегулировать и съездить на развал.
2.2 Запаска другого размера, внешний диаметр колес значительно отличается, в следствии чего система получает неправильные данные.
Заменить колесо.
3.Одновременно вылетели ошибки BAS/ESP/ABS и SRS.
Проверьте мультиметром питание бортсети, должно быть 11-14 В. Данные системы отключаются при низком напряжении. Проверьте затяжку и состояние клемм аккумулятора. Возможно вышли из строя генератор или аккумулятор.
4.Не загораются тормозные огни или горят постоянно.
Рычаг переключения передач не выходит из положения «P — паркинг»
Загорелась лампочка ASR/ESP на панели приборов
При нажатии на педаль тормоза загорается пол панели.
3.Выход из строя датчиков ABS в следствии удара/сгнил провод/глючит в дождь/…
(Для проверки сигнала с датчиков не обязательно пользоваться Star-ом, походит и лаунч. Проверял).
3.1 Проверить общее состояние и загрязненность колец ABS на ступицах.
ВАЖНО (!) Датчики ESP принципиально отличаются от датчиков ASR, различный принцип работы. Если у Вас стоит система ASR, то нужно померить сопротивление самих датчиков. должно быть в р-не 1кОм-а, потом на клемнике блока. Если сопротивление не соответствует норме, то меняем датчик.
Далее информация будет по системе ESP.
3.3.Если в движении вылетают ошибки, и АКПП валится в аварийный режим, при этом спидометр работает, то причина может быть в задних датчиках ABS.
Das предлагает следующий вариант поиска:
Выключаем зажигание, отсоединяем штекер от блока ABS/ESP и подвешиваем колеса (можно на домкрате).
Подключаем мультиметр к соответствующим контактам «6» и «7». Крутим колесо и смотрим на напряжение с датчика, если менее 0.2 В, следовательно датчик мертвый.
Аналогично проверяются и все остальные датчики.
