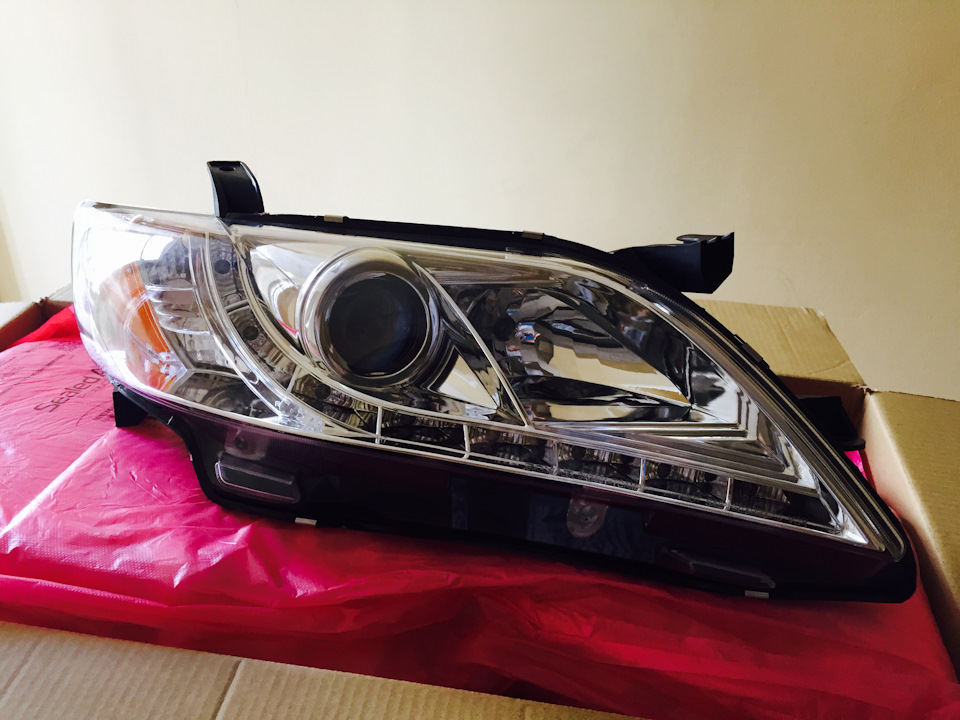

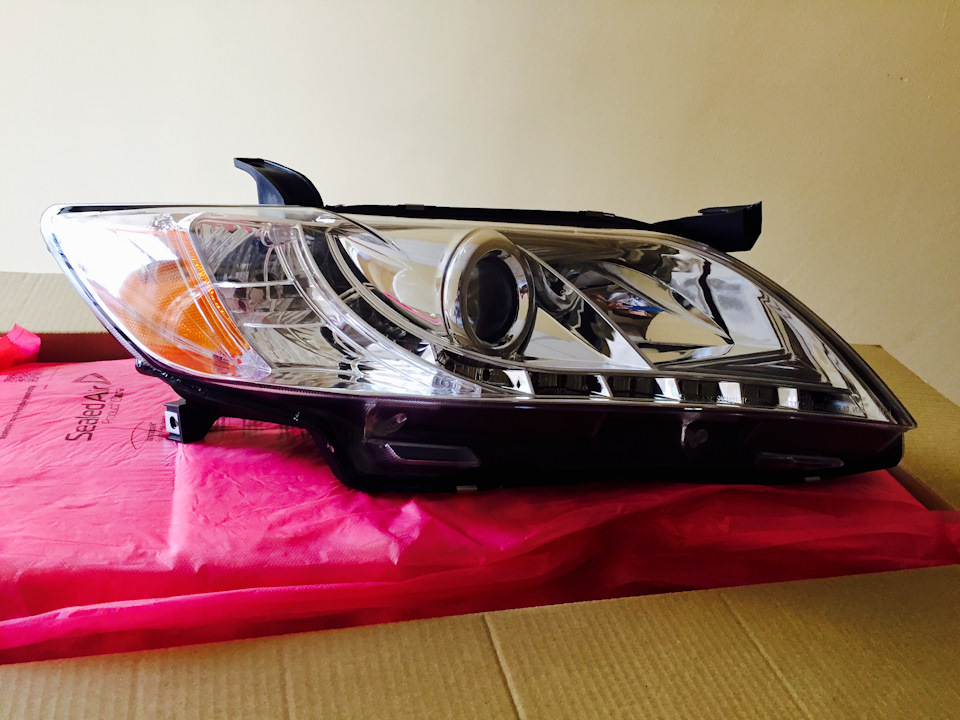

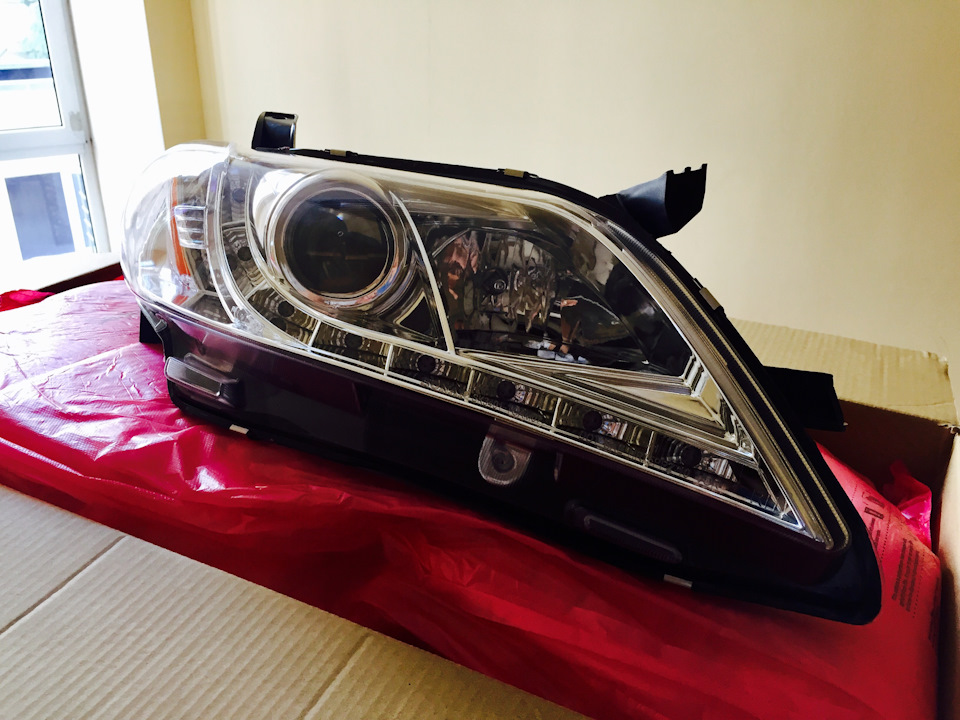

Передняя альтернативная оптика Sonar

Всем привет✌️
Наконец то приобрёл данную оптику! Понравился именно этот вариант со светлой внутрянкой, на серебре будет отлично выглядеть🔥
На следующей неделе планирую установку, так что не переключайтесь! Всем мир🙏

Toyota Camry 2008, двигатель бензиновый 2.4 л., 167 л. с., передний привод, автоматическая коробка передач — аксессуары

Машины в продаже

Комментарии 10

покажи как светит?
ксенон ставил?

Да, ставил ксенон 5000К, свет чисто белый. Сегодня-завтра сфоткаю и пришлю в л.с.

А этот вариант под ксенон идет? Корректоры?

Да, под ксенон.
Как мне сказали, корректор переставляется с родной фары.

Вот это хороший вариант. То что предлагали на камритюнинг везде писали что автокорректоров не будет.

Да, под ксенон.
Как мне сказали, корректор переставляется с родной фары.

Привет Вадим.Я на прошлой неделе переставил такие же.Скажу сразу, повозиться придется.Из всех штекеров подходит только дальний свет, все остальное надо переделывать.Так же на поворотники я подобрал от задних фонарей Лада Приора, свои туда не влазиют.Ну и с регулировкой придется помучиться, особенно ближнего света.Надо регулировать со снятым бампером.Что касается корректора, то он не подходит туда.Единственное что можно по моему сделать, это выкрутить те которые стоят, просверлить и нарезать внутри фары резьбу, куда входит корректор, только так думаю подойдет.Еще надо смотреть посадочное место, подходит или нет.Светят вроде ничего, но дальний свет мне что то не нравится.Думаю может светодиоды поставить.На ближних у меня ксеноны стоят 4300к.

Привет) Спасибо за подробности) Значит на поворотник подходит штекер от Приоры, дальний стандартный подходит, а вот с ближним и габаритами нужно колхозить, правильно?!)))
Лучше поеду к своему электрику и пусть он поставит, а то чувствую ещё нахимичу-намудрю!😂

А ссылку где брали можете кинуть?

Мне из Польши их привезли знакомые, которые часто туда мотаются. Сайта к сожалению нет! Видел такие на АлиЭкспресс, но там цена была прилично дороже!

Источник

Ремонт и замена датчиков на Toyota Camry

Как заменить или установить датчик парктроника

В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика. В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом существенно снизится её информативность. Это может привести к столкновению авто с препятствием при парковке.

Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя. Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел.

Найти его можно двумя способами:

Замена парктроников на Тойоте Камри 40 и 50 осуществляется в следующем порядке:

Подобным образом меняется задний парктроник на Тойоте Камри. Для замены передних сонаров снимать бампер необязательно — можно просто демонтировать пластиковые подкрылки, установленные в арках передних колёс.

Схема расположения датчиков парктроника на Тойота Камри

В случае повреждения электропроводки объем работ значительно увеличивается — ведь оптимальным вариантом становится замена всей проводки, от блока управления и до датчика. А для этого необходимо разобрать буквально половину салона.

Поэтому лучше доверить работу по восстановлению работоспособности парковочной системы специалистам. Особенно если машина находится на гарантии.

Также стоит учитывать и качество устанавливаемых запасных частей, лучшим выбором станет установка оригинала.

Не работает парктроник на Камри 40: признаки и диагностика

Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.

Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.

Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:

Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.

Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:

Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.

Источник

Признаки и диагностика неисправности парктроника на Камри 40

Признаки и диагностика неисправности парктроника на Камри 40

Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.

Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.

Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:

Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.

Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:

Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.

Технологические особенности замены кислородных датчиков
Датчик кислорода установлен с внешней стороны системы выпуска выхлопных газов (перед и за катализатором). Его резьба крепится в выхлопную систему, рабочий элемент находится внутри. В результате длительного воздействия климатических и высокотемпературных воздействий резьбовое соединение сильно коксуется и корродирует.

Попытка извлечения датчика чрезмерным механическим воздействием может привести к повреждению места установки. При демонтаже старого датчика следует:

I owned Toyota Camry Моя Первая Yurga, Russia Всем привет!После того как я почистил БДЗ, захотелось мне сделать диагностику “скрепкой”, почитал умную книгу по ремонту и эксплуатации и решил попробовать — дело-то не хитрое. Прогрел двигатель, замкнул перемычкой контакты Е1 и Те1 в диагностическом разъеме под капотом и пошел смотреть на приборку. Включил зажигание, чек начал моргать — я начал считать. Насчитал код ошибки 21 — неисправность кислородного датчика (по таблице из той же книги). Сбросил ошибку путем снятия предохранителя EFI в блоке предохранителей под капотом, поездил, повторил процедуру еще пару раз — результат тот же, ошибка 21.Вывод напрашивался сам собой — замена датчика, иначе повышенный расход топлива (что я и стал замечать с конца лета). Вот только долго думал оригинал (цена кусачая — 4,5 тыр у нас в городе) или универсальный (2 тыр, еще терпимо). Посоветовался с одним хорошим человеком (хорошо соображает в автоэлектрике), говорит бери универсальный, старые тойотовские двигателя не привередливы к этим датчикам.Сказано — сделано, поехал купил (какой-то вроде немецкий, название не помню, коробка в гараже, посмотрю — напишу). Но тут опять подвох: провода универсального по цветам не совпадают с оригинальным, да еще и разъем в комплекте не подходящий. Я опять к хорошему человеку, он мне рассказал какой провод куда цеплять и добавил: длина проводов должна быть как у оригинального. Я все вразумел и вечером того же дня все установил должным образом. Сбросил ошибку, провел диагностику скрепкой пару раз, результат — чек моргает очень часто и с одинаковыми промежутками, что означает отсутствие ошибок в данном режиме тестирования.

Источник

Парктроники на Тойота Камри

Большинство выпускаемых сегодня автомобилей, в особенности представительского и бизнес-класса, оснащаются продвинутыми системами безопасности и многочисленными электронными помощниками. В их число входят и датчики парковки — парктроники, благодаря которым можно легко припарковаться даже в самых стеснённых условиях, не повредив при этом бампер авто.

Датчики парктроника на Тойота Камри

Парктроник на Тойоте Камри v30, как и на модели в последующих кузовах, отличается высокой степенью надёжности и долговечностью, но и он может выйти из строя. В основном это происходит под воздействием внешних факторов.

Как работают парковочные радары

Парктроник представляет собой комплекс оборудования, позволяющего выявить препятствия, расположенные для водителя в мёртвой зоне. С их помощью новичку можно безопасно припарковаться даже в стеснённых условиях, ведь не каждый автовладелец точно чувствует габариты своего авто.

Парктроник на Тойоте Камри в 40 кузове, равно как и на большинстве моделей, состоит из нескольких узлов:

Работают парковочные датчики следующим образом:

Своевременное оповещение о находящихся в зоне движения автомобиля объектах позволяет остановиться, и тем самым избежать столкновения.

Отличительная черта парковочных систем, устанавливаемых на автомобили этой марки — высокая точность показаний, недоступная для большей части бюджетных версий, которых на рынке предостаточно. Кроме этого, сонары Toyota отличаются высокой надёжностью — основная причина их неисправности заключается лишь в механических повреждениях.

Особенности парктроника на Камри

Парктроник на Тойота Камри v40 и v50, в зависимости от комплектации автомобиля, устанавливается в различных конфигурациях.

Чувствительность каждого сонара различная. К примеру, передние ультразвуковые датчики на Camry могут определить препятствие на расстояние в 5 метров, в то время как задние сонары срабатывают с дистанции 1,5–2 метра. Но и этого вполне достаточно, чтобы предотвратить наезд на препятствие.

При обнаружении препятствия электронный блок активирует звуковое оповещение, которое усиливается (писк становится громче и чаще) пропорционально сокращающемуся расстоянию. Но важно учитывать, что датчик парктроника на Тойоте Камри в случае его загрязнения работает не так эффективно, и поэтому важно держать авто в чистоте.

В случае выхода сонара из строя стоимость его замены держится на довольно высоком уровне: оригинальный парктроник задний на Тойота Камри v40 обойдётся автовладельцам в сумму порядка 10 тысяч рублей за один датчик. Аналоги обойдутся значительно дешевле (от 1,5 до 5 тысяч рублей), но их работоспособность весьма сложно гарантировать. К тому же стоит учитывать, что уровень чувствительности неоригинальных датчиков может быть сильно занижен, а это сделает работу парктроника малоэффективной.

Как включить парктроник на новой Камри

Новое, 7 поколение Camry отличается высокой технологичностью и удобством. Но в изменившемся интерьере многие владельцы авто буквально теряются в многочисленных кнопках и переключателях, и порой не знают как включить парковочную систему.

Кнопка парктроника на Тойоте Камри 50 расположена с левой стороны от рулевой колонки. В этом блоке находятся 3 кнопки, и отвечающая за работу парковочной системы расположена правее остальных. Парковочная система активируется нажатием одной кнопки, причём активны становятся сразу все установленные в системе датчики.

Если при нажатии кнопки включения сонаров на Тойоте Камри парктроник постоянно пищит, это свидетельствует о выходе из строя одного или нескольких сонаров.

Кнопка включения парктроника на Тойота Камри v50

Проверить их работоспособность можно при помощи компьютерной диагностики — она позволяет за несколько минут выявить неисправность.

Причины повреждения парковочных датчиков

Довольно часто парктроники не работают на Тойоте Камри в 40 из-за механических повреждений. Это связанно с их расположением, делающим датчики весьма уязвимыми в случае наездов на препятствия. Причём ситуация с авто этой марки в других кузовах полностью аналогична.

Кроме этого, встречаются следующие неисправности в системе:

Нередко также причина неисправности кроется в сгоревшем предохранителе. Поменять его несложно — предохранитель парктроников на Тойоте Камри 50 расположен в салонном щитке. Для доступа к нему необходимо снять пластиковую накладку, расположенную внизу и слева от руля — под ней скрывается группа предохранителей, отвечающих за работу практически всех систем авто.

Щиток с предохранителями парктроника на Тойота Камри 50

При выходе из строя одного датчика парковочная система не перестаёт работать, но при включении будет активироваться звуковая сигнализация. И если на Тойоте Камри пищит парктроник после включения, то это является первым признаком выхода сонаров из строя. Устранить неисправность можно, только заменив неисправный датчик.

Для восстановления работоспособности парктроника после замены в ряде случаев требуется на несколько минут скинуть клеммы с аккумулятора.

Как заменить или установить датчик парктроника

В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика. В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом существенно снизится её информативность. Это может привести к столкновению авто с препятствием при парковке.

Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя. Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел.

Найти его можно двумя способами:

Замена парктроников на Тойоте Камри 40 и 50 осуществляется в следующем порядке:

Подобным образом меняется задний парктроник на Тойоте Камри. Для замены передних сонаров снимать бампер необязательно — можно просто демонтировать пластиковые подкрылки, установленные в арках передних колёс.

Схема расположения датчиков парктроника на Тойота Камри

В случае повреждения электропроводки объем работ значительно увеличивается — ведь оптимальным вариантом становится замена всей проводки, от блока управления и до датчика. А для этого необходимо разобрать буквально половину салона.

Поэтому лучше доверить работу по восстановлению работоспособности парковочной системы специалистам. Особенно если машина находится на гарантии.

Также стоит учитывать и качество устанавливаемых запасных частей, лучшим выбором станет установка оригинала.

Источник

Не работает сонар камри 40

Ремонт и замена датчиков на Toyota Camry

В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика. В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом существенно снизится её информативность. Это может привести к столкновению авто с препятствием при парковке.

Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя. Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел.

Найти его можно двумя способами:

Замена парктроников на Тойоте Камри 40 и 50 осуществляется в следующем порядке:

Подобным образом меняется задний парктроник на Тойоте Камри. Для замены передних сонаров снимать бампер необязательно — можно просто демонтировать пластиковые подкрылки, установленные в арках передних колёс.

Схема расположения датчиков парктроника на Тойота Камри

В случае повреждения электропроводки объем работ значительно увеличивается — ведь оптимальным вариантом становится замена всей проводки, от блока управления и до датчика. А для этого необходимо разобрать буквально половину салона.

Поэтому лучше доверить работу по восстановлению работоспособности парковочной системы специалистам. Особенно если машина находится на гарантии.

Также стоит учитывать и качество устанавливаемых запасных частей, лучшим выбором станет установка оригинала.

Не работает парктроник на Камри 40: признаки и диагностика

Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.

Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.

Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:

Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.

Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:

Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.

Диагностика неисправностей и замена парктроника Toyota Camry 40

Парктроник – это система датчиков, устанавливаемая на автомобилях для помощи при парковке и осуществлении маневров. Она информирует водителя о приближающемся препятствии звуковым сигналом и световым индикатором.

Чтобы разобраться, что именно из всей системы вышло из строя, нужно понимать принцип работы парктроника. Он работает таким образом: вмонтированные в бампер сонары излучают УЗ-сигналы, которые отражает препятствие. Сигнал возвращается на сенсор, а от него передаются блоку управления. Он вычисляет расстояние по разнице между временем отправления и возвращения сигнала.

Особенности работы парктроника на Камри 40

Основное отличие оригинальных датчиков, установленных с завода – точность показаний и долгий срок службы. Toyota Camry в 40-м кузове в различных комплектациях оснащается парковочной системой с разным количеством сенсоров:

Важно иметь в виду, что чувствительность у передних и боковых датчиков отличается от задних, поэтому они не взаимозаменяемые. Задние реагируют на препятствия, находящиеся на расстоянии менее 2-х метров, тогда как передние сигналят уже на 5-ти метровой дистанции. При скорости автомобиля более 5 км\ч вся система автоматически отключается.

Не работает парктроник на Камри 40: признаки и диагностика

Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.

Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:

Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.

Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:

Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.

Замена датчиков парктроника на Тойоте Камри 40

Определив причину неисправности, перед началом ремонта нужно подготовить новые запчасти.

Замена датчиков парктроника на Камри в этом кузове происходит без снятия бампера. Для того, чтобы снять неисправный датчик, достаточно поддеть его плоской отверткой и потянуть на себя. Отвертку желательно обернуть изолентой или чем-то другим, чтобы защитить бампер от царапин. Для отключения извлеченного датчика нужно выдернуть его из разъема.

Новый датчик подключается к разъему и устанавливается в посадочное место. Обязательно нужно проконтролировать, чтобы стрелки, изображенные на наклейке на корпусе сенсора, были расположены строго вертикально, а не параллельно земле. В случае установки в неправильном положении система будет постоянно издавать сигналы.

Диагностика неисправностей и замена парктроника Toyota Camry 40

Чтобы понять, что именно не так со всей системой, необходимо понимать принцип работы парктроника. Это работает так: гидролокаторы, установленные в бампере, излучают ультразвуковые сигналы, отражающие препятствие. Сигнал возвращается на датчик, а оттуда передается на блок управления. Он рассчитывает расстояние на основе разницы между временем отправления и возврата сигнала.

Особенности работы парктроника на Камри 40

Обратите внимание, что чувствительность передних и боковых датчиков отличается от чувствительности задних датчиков, поэтому они не являются взаимозаменяемыми. Задние датчики реагируют на препятствия на расстоянии менее 2 метров, а передние датчики на расстоянии 5 метров. Когда скорость автомобиля превышает 5 км / ч, вся система автоматически выключается.

Не работает парктроник на Камри 40: признаки и диагностика

Есть и другие способы определить раскол. Диагностика начинается с выявления вышедшего из строя элемента. Это может быть любой из элементов парктроника:

Если датчик парковки не «подает признаки жизни» при включенном зажигании и не срабатывает при нажатии кнопки, проблема, скорее всего, кроется в перегоревшем предохранителе. Заменить предохранитель несложно. Он расположен в салоне на крышке, которую можно найти под пластиковой крышкой с левой стороны под рулевым колесом. Если замена предохранителя не решает проблему, проблему можно найти в проводке или в блоке управления.

Если датчик парковки издает несколько звуковых сигналов при включении, один или несколько датчиков парковки неисправны. Toyota Camry, в отличие от других автомобилей этого класса, имеет функцию самодиагностики парктроника. Если система издает один звуковой сигнал и один звуковой сигнал перед переключением на задний ход, когда система включена:

Центральные задние датчики активируются только после включения передачи заднего хода, и их сигнал звучит иначе.

Замена датчиков парктроника на Тойоте Камри 40

После определения причины неисправности подготовьте новые запасные части перед началом ремонта.

Замена парктроника на Камри этого кузова осуществляется без снятия бампера.Чтобы удалить поврежденный датчик, просто выбейте его плоской отверткой и потяните на себя.Рекомендуется обмотать отвертку изолентой или чем-то еще, чтобы защитить бампер от царапин.Чтобы отсоединить снятый датчик, вытащите его из разъема.

Новый датчик подключаем к разъему и устанавливаем на месте установки.Убедитесь, что стрелки на наклейке на корпусе датчика расположены вертикально и не параллельны земле.Если система установлена ​​в неправильном положении, она будет издавать непрерывный звуковой сигнал.

Не работает сонар камри 40

Проблема была в стёршемся стержне, через который идёт контакт от рулевого колеса на рулевую колонку.
Чтобы добраться до нужного стержня, нужно снять руль, перед этим сняв подушку безопасности. Перед снятием подушки, нужно отсоединить АКБ, и подождать не менее 2-х минут, потом можно снимать.
Чтобы снять подушку понадобится шестигранник звёздочкой. Болты сидят там кажется, что намертво, но откручиваются.

Снимаем пластик, откручиваем этот болт

Так он выглядит ближе

Крутим руль и находим ещё два болта, слева и справа

Второй болт, справа

Снимаем пластик, он сидит на защёлках, снимается легко

Снимаем вот такие заглушки на руле, справа и слева, они тоже на защёлках.

Болт находится под черненькой пластмасской

Отвёрткой выковыриваем её, и вот нужный нам болт

Теперь откручиваем такой же бо лт с др угой стороны

Аккуратно снимаем подушку. В букваре написано, что ложить её на лицевую сторону нельзя, на все эти механизмы ложить тоже побоялся, поэтому просто поставил 🙂

В центре фото, стержень до которого нам нужно добраться, это фото сделано в процессе сборки, олово уже напаяно

Вот так теперь выглядит руль, после снятия подушки, делаем метки, откручиваем гайку и снимаем. Метки нужны для того, что бы потом поставить руль без перекосов

Стержень который не доставал до дорожки на рулевом колесе, тут уже напаяно

Берём паяльник, мажем стержень флюсом, и напаиваем на него припой

Собираем всё обратно, если хочется, то можно ещё подровнять немного напайку надфилем, и непоохо было бы смазать дорожку на руле графитовой смазкой (токопроводящей).

Признаки и диагностика неисправности парктроника на Камри 40

Большинство выпускаемых сегодня автомобилей, в особенности представительского и бизнес-класса, оснащаются продвинутыми системами безопасности и многочисленными электронными помощниками. В их число входят и датчики парковки — парктроники, благодаря которым можно легко припарковаться даже в самых стеснённых условиях, не повредив при этом бампер авто.

Датчики парктроника на Тойота Камри

Парктроник на Тойоте Камри v30, как и на модели в последующих кузовах, отличается высокой степенью надёжности и долговечностью, но и он может выйти из строя. В основном это происходит под воздействием внешних факторов.

Как работают парковочные радары

Парктроник представляет собой комплекс оборудования, позволяющего выявить препятствия, расположенные для водителя в мёртвой зоне. С их помощью новичку можно безопасно припарковаться даже в стеснённых условиях, ведь не каждый автовладелец точно чувствует габариты своего авто.

Парктроник на Тойоте Камри в 40 кузове, равно как и на большинстве моделей, состоит из нескольких узлов:

Работают парковочные датчики следующим образом:

Работа парковочных радаров на Тойота Камри
Своевременное оповещение о находящихся в зоне движения автомобиля объектах позволяет остановиться, и тем самым избежать столкновения.
Парковочная система актуально работает на скорости 5 км/ч. Причем на более высоких скоростях парктроник в Тойоте Камри v50 автоматически отключается.
Отличительная черта парковочных систем, устанавливаемых на автомобили этой марки — высокая точность показаний, недоступная для большей части бюджетных версий, которых на рынке предостаточно. Кроме этого, сонары Toyota отличаются высокой надёжностью — основная причина их неисправности заключается лишь в механических повреждениях.

Штатный

На части построенных автомобилей Камри 40 применяется парктроник с ультразвуковыми датчиками, смонтированными в переднем или заднем бамперах. Сенсоры излучают сигналы, которые отражаются от препятствия и принимаются встроенным в датчик чувствительным элементом. Сенсоры соединяются жгутами проводки с отдельным блоком управления, который рассчитывает расстояние до препятствия (по разнице времени между подачей сигнала и принятием отраженной волны).

Для отображения информации на панели приборов установлено специальное табло. В конструкции узла смонтирован сигнальный зуммер, частота и громкость звучания динамика усиливаются по мере приближения автомобиля к препятствию. Регулировка (яркость изображения или уровень громкости звука) панели не предусмотрена.

Устройство активируется после включения передачи заднего хода или отдельной кнопкой. Для включения оборудования на ранних V40 применяется кнопка без подсветки, которую допускается заменить на аналогичное изделие от последующей модели Камри 50 (каталожный номер 84490-33030). Встроенный диод подсветки зеленого цвета соответствует фоновой подсветке салона автомобиля, позволяя найти клавишу в темное время суток. Аналогичная кнопка встречалась и на некоторых V40, выпущенных после проведения рестайлинга.

Завод выпускал автомобили с 3 схемами парктроника:

Корпуса датчиков Toyota Camry изготовлены из ударопрочного пластика, покрытого краской в цвет кузова в заводских условиях. Устройства, располагающиеся на боковой части бампера, обладают повышенной чувствительностью. Запрещается устанавливать боковые сенсоры на заднюю плоскость бампера и наоборот, поскольку элементы не обеспечат точности измерения расстояния. Блок управления связан с датчиком скорости движения, при достижении автомобилем скорости 5 км/ч система автоматически отключается.

Блок управления поддерживает функцию диагностики установленных сенсоров. Подача двойного сигнала зуммером при положении селектора коробки передач в стояночном (Р) или нейтральном (N) положениях указывает на неисправность переднего левого или заднего правого сенсора. При тройном сигнале поломка зафиксирована на передней правой части бампера или на левой задней. Четырехкратный сигнал подается при поломке датчиков по диагонали или при неисправности всех имеющихся сенсоров.

Особенности парктроника на Камри

Парктроник на Тойота Камри v40 и v50, в зависимости от комплектации автомобиля, устанавливается в различных конфигурациях.

Парктроник на Тойота Камри v40 с четырьмя датчиками, расположенными в заднем бампере.
Чувствительность каждого сонара различная. К примеру, передние ультразвуковые датчики на Camry могут определить препятствие на расстояние в 5 метров, в то время как задние сонары срабатывают с дистанции 1,5–2 метра. Но и этого вполне достаточно, чтобы предотвратить наезд на препятствие.

При обнаружении препятствия электронный блок активирует звуковое оповещение, которое усиливается (писк становится громче и чаще) пропорционально сокращающемуся расстоянию. Но важно учитывать, что датчик парктроника на Тойоте Камри в случае его загрязнения работает не так эффективно, и поэтому важно держать авто в чистоте.

В случае выхода сонара из строя стоимость его замены держится на довольно высоком уровне: оригинальный парктроник задний на Тойота Камри v40 обойдётся автовладельцам в сумму порядка 10 тысяч рублей за один датчик. Аналоги обойдутся значительно дешевле (от 1,5 до 5 тысяч рублей), но их работоспособность весьма сложно гарантировать. К тому же стоит учитывать, что уровень чувствительности неоригинальных датчиков может быть сильно занижен, а это сделает работу парктроника малоэффективной.
В случае выхода из строя датчика и отсутствии возможности приобрести новый оригинальный сонар оптимальным вариантом для автовладельца станет покупка контрактной запчасти. Например, на авторазборах датчик парктроника от Тойота Камри 40 стоит порядка 3–5 тысяч рублей, и его приобретение станет гарантией стабильной и эффективной работы парковочной системы.

Как установить и подключить

Владелец автомобиля Камри может самостоятельно установить парктроник, выполнив алгоритм действий;

При замене датчиков демонтаж бампера не требуется, изделия снимаются специальной пластиковой лопаткой, которая не повреждает лакокрасочное покрытие автомобиля. Поддетая лопаткой деталь с усилием вытягивается из посадочного гнезда, на корпусе расположены металлические пластинки, которые используются для ускорения процедуры снятия. Разъем коммутационного шнура разъединяется руками (на узле расположена пластиковая защелка).

При установке нового изделия необходимо соединить колодки и установить датчик в бампер до щелчка. Штекер оборудован специальным направляющим штифтом, не позволяющим соединить половины в неправильном положении. На боковинах детали наклеена идентификационная этикетка с номером и логотипом изготовителя, а также двойной стрелкой. При монтаже стрелки должны быть направлены вверх и вниз. При ошибочной установке сенсор некорректно измеряет расстояние и подает на блок управления постоянный сигнал обнаружения препятствия, вызывающий работу зуммера.

Как включить парктроник на новой Камри

Новое, 7 поколение Camry отличается высокой технологичностью и удобством. Но в изменившемся интерьере многие владельцы авто буквально теряются в многочисленных кнопках и переключателях, и порой не знают как включить парковочную систему.

Кнопка парктроника на Тойоте Камри 50 расположена с левой стороны от рулевой колонки. В этом блоке находятся 3 кнопки, и отвечающая за работу парковочной системы расположена правее остальных. Парковочная система активируется нажатием одной кнопки, причём активны становятся сразу все установленные в системе датчики.

Если при нажатии кнопки включения сонаров на Тойоте Камри парктроник постоянно пищит, это свидетельствует о выходе из строя одного или нескольких сонаров.

Кнопка включения парктроника на Тойота Камри v50

Проверить их работоспособность можно при помощи компьютерной диагностики — она позволяет за несколько минут выявить неисправность.

Причины повреждения парковочных датчиков

Довольно часто парктроники не работают на Тойоте Камри в 40 из-за механических повреждений. Это связанно с их расположением, делающим датчики весьма уязвимыми в случае наездов на препятствия. Причём ситуация с авто этой марки в других кузовах полностью аналогична.

Кроме этого, встречаются следующие неисправности в системе:

Нередко также причина неисправности кроется в сгоревшем предохранителе. Поменять его несложно — предохранитель парктроников на Тойоте Камри 50 расположен в салонном щитке. Для доступа к нему необходимо снять пластиковую накладку, расположенную внизу и слева от руля — под ней скрывается группа предохранителей, отвечающих за работу практически всех систем авто.

Щиток с предохранителями парктроника на Тойота Камри 50

При выходе из строя одного датчика парковочная система не перестаёт работать, но при включении будет активироваться звуковая сигнализация. И если на Тойоте Камри пищит парктроник после включения, то это является первым признаком выхода сонаров из строя. Устранить неисправность можно, только заменив неисправный датчик.

Для восстановления работоспособности парктроника после замены в ряде случаев требуется на несколько минут скинуть клеммы с аккумулятора.

Тойота Камри 40 кузов предохранители и реле

Toyota Camry 40 шестое поколение модельного ряда Камри и выпускалось в 2006, 2007, 2008, 2009, 2010, 2011 году. Данный автомобиль поставлялся по всему миру. Так же известен под названием Daihatsu Altis. В данной публикации мы покажем расположение электронных блоков управления, описание предохранителей и реле Тойота Камри 40 кузове со схемами и фотографиями. Выделим предохранитель прикуривателя.

Количество элементов в блоках может отличатся от представленного и зависит от года выпуска и уровня комплектации. Сверяйте описание со своими схемами на крышке блока.

Блоки в салоне

Схема расположения

Блок предохранителей

Установлен слева под панелью приборов. Для доступа надо убрать защитную крышку.

Схема с крышки блока

За прикуриватель и заднюю розетку отвечают предохранители 28 и 29 на 20А.

С обратной стороны блока крепится несколько элементов реле.

Блоки под капотом

Схема расположения

Главный блок предохранителей и реле

Отдельно, вне блока могут устанавливаться дополнительные реле вентиляторов охлаждения.

«Мастера здесь не нужны»: Как на Toyota Camry 40 проверить работоспособность кондиционера рассказал владелец

Автомобилист поведал о том, как самостоятельно убедиться, что климатическая система машина пребывает в исправном состоянии.

Владелец Toyota Camry 40 на YouTube-канале Yevgeny Rublev рассказал, как проверить работоспособность кондиционера машины. По словам автомобилиста, «мастера здесь не нужны», однако необходимо знать некоторые особенности климатической системы японского седана.

Проверка кондиционера Toyota Camry 40 начинается с осмотра специального глазка, находящегося под капотом. При нормальной работе климатической системы в этом глазке будет наблюдаться движение пузырьков в жидкости. При этом стоит помнить, что пузырьки достаточно быстро исчезают после запуска двигателя, и дольше всего их видно на непрогретой машине.

Далее для проверки кондиционера Toyota Camry 40 используется электрический градусник. Он вставляется как можно глубже в дефлектор на центральной панели, после чего температура на кондиционере ставится на минимум. По словам автомобилиста, нормально заправленная и корректно работающая климатическая система выдает поток воздуха температурой 7-8 градусов по Цельсию, что должен показать градусник.

«Дастер круче Шнивы?»: Chevrolet Niva и Renault Duster сравнили на бездорожье

Проходимость французского кроссовера оказалась для блогера большим сюрпризом.

К слову, Toyota Camry 40 остается одной из самых уважаемых версий японского бизнес-седана в силу таких качеств как долговечность и надежность. Автомобиль нельзя купить новым, однако с пробегом его можно до сих пор найти в вполне приемлемом состоянии по цене в среднем в 700 000 рублей.

Подписаться:

Водители рассказали, что ничего не изменилось – «поборы» от ГАИ-шников идут своим чередом.

Мастера продемонстрировали, как из «японского старичка» сделать «посвежевшего красавца».

УАЗ уже не спасти: Наконец представлен «Русский Прадо» – оплот плагиата и безыдейности?

Как бы ульяновцы не старались – коль таланта нет, то и взяться ему неоткуда.

Компания «АвтоВАЗ» презентовала долгожданного предвестника новой «Нивы». Концепт-кар LADA 4×4 Vision дебютировал на Московском автосалоне.

О магнитоле Камри 40

Во время выпуска Тойоты Камри V40 штатное головное устройство обладало достаточным набором опций. С момента окончания производства сороковки развитие автомобильной и не только электроники продвинулось колоссально. Сегодня набор возможностей, которые дает штатная магнитола, совершенно недостаточен, поэтому многие владельцы Camry 40 задумываются о замене ШГУ. В этой статье Вы узнаете, как снять «родную» магнитолу, извлечь из нее застрявший диск, как выбрать и установить новую, как подключить камеру заднего вида, также мы расскажем о USB адаптерах.

Штатная Автомагнитола

Головное устройство, ставившееся на начальные комплектации Камри 40, не может удовлетворить потребности современного человека, оно не дает ему привычных возможностей, которые стали частью времяпрепровождения. Богатые комплектации после рестайлинга 2009г. Prestige, Luxe оснащались магнитолой с навигацией и камерой заднего вида, но и этот вариант ГУ значительно уступает по функционалу магнитолам, которые можно приобрести сегодня.

«Родная» магнитола Камри V40 часто не читает диски, происходит это из-за того, что в CD-чейнджере застревает диск. Чтобы провести ремонт головного устройства Camry V40, его нужно снять и разобрать.

Существует несколько способов расширить функционал ШГУ: подключение usb адаптера и замена магнитолы. Оба варианта подразумевают снятие «родной» магнитолы Camry V40, поэтому мы подробно расскажем, как это сделать.

Чтобы снять магнитолу

Для извлечения штатного головного устройства Камри 40 потребуется крестовая отвертка и торцевой гаечный ключ на 10. Перед демонтажем головного устройства обязательно отключите аккумулятор. Для начала откручивается ручка АКПП, отворачивайте ее против часовой стрелки. Далее снимаются боковые пластиковые накладки, просто тяните их на себя, крепятся они клипсами.

Таким же образом открепляется панель, где расположены подогревы сидений и прикуриватель, разъемы которых отсоединяются после отщёлкивания клипс. Перед демонтажем этой консоли откройте подлокотник, чтобы он не мешал.

Далее откручиваются два самореза, которые держат пепельницу, после чего она легко извлекается. Затем снимаются воздуховоды над магнитолой, тянем их на себя, отсоединяем разъем «аварийки». Остается снять магнитолу, которая извлекается вместе с блоком климата путем откручивания 4-х болтов на 10 (два наверху и 2 внизу). Удобнее отключать штекер климата, когда он еще не откручен. Отсоединяем все разъемы от магнитолы и демонтаж закончен.

Чтобы разделить блок климата и магнитолу, соединенные вместе металлической рамкой, необходимо открутить 6 болтиков (по 3 с каждой стороны). Это можно сделать отверткой или ключем на 8.

Сборка происходит в обратной последовательности.

Ремонт штатной магнитолы

Затем в верхней части откручивается по 1-у саморезу с каждой стороны, верхняя металлическая крышка снимется, если ее поддеть отверткой.

Извлекаются диски чрезвычайно аккуратно, чтобы не сломать пластины, на которых лежат диски. После извлечения необходимо вставить пластины в пазы. Не спешите собирать CD-чейнджер, перед установкой обязательно необходимо проверить его работу, подключив к автомобилю, вставив и вынув все 6 дисков.

Поздравляем вы починили автомобиль, не потратив ни рубля!

Особенности работы USB адаптеров для

Постоянно записывать музыку, аудио книги для прослушивания в автомобиле на диски не удобно. Проще пользоваться флешкой и телефоном, но «родная» мультимедиа система Camry V40 не обладает такими функциями, поэтому автолюбители устанавливают USB адаптеры.

Преимущества установки MP3 адаптера в Тойота Камри V40:

Для установки USB адаптера необходимо разобрать головное устройство, этот процесс описан выше. Далее происходит распиновка MP3 адаптера, шнур вставляется в штекер CD-чейнджера сзади, будьте внимательны в 12-и пиновый разъем (6+6). Адаптер можно спрятать за стоковым головным устройством.

Шнуры USB и AUX лучше всего тянуть в бардачок к самому далекому отверстию потому, что по-ближнему двигаются направляющие перчаточного ящика. Чтобы использовать USB-флеш-накопитель (флешку) в автомобиле, ее надо отформатировать в FAT32, создать папки CD1, CD2 и т.д. и записать в них музыку в формате MP3, WMA, AAC. (Количество папок CD…, которые будут воспроизводиться зависит только от головного устройства, на сколько дисков она рассчитана). Перескакивание между штатным головным устройством и адаптером происходит после нажатия кнопки «DISC». Переключение папок на флешке происходит, как переключение дисков в CD-чейнджере.

Плюсы использования MP3 USB адаптера:

Как правильно выбрать Андроид магнитолу для Toyota Camry 40

Замена штатной магнитолы Камри – желание автолюбителей, которым не хватает функционала «родного» головного устройства. Установка USB MP3 адаптера дает несколько удобных функций, но не решает проблему полностью. Поэтому единственный вариант – установка другой развлекательной системы.

Перед тем как приобретать новую магнитолу для Toyota Camry, необходимо понять, какие функции вам требуются. Если не хватает только воспроизведения аудио с флешки или телефона, то достаточно установки USB адаптера, но если хотите просматривать видео, серфить в интернете или необходима навигация, тогда поможет только замена головного устройства.

Одна из основных характеристик магнитолы – производительность процессора, не спешите покупать головное устройство по принципу: «Чем больше ядер, тем круче!» Это не всегда так. Второй по важности аспект – объем оперативной памяти, для автомобильной магнитолы вполне хватит 2-4Gb. Размер и разрешение экрана – следующий критерий.

Есть развлекательные системы для Camry в стиле Tesla с диагональю монитора 12.1 дюймов, которые смотрятся эффектно и предоставляют владельцу огромный список возможностей. Но магнитола в стиле Tesla в салоне Камри 40 будет выглядеть инородно, также будет стоить не дешево. Антиподом такого ГУ является развлекательная система с небольшим размером дисплея 7 дюймов, которая внешне практически идентична «родной» магнитоле.

Достоинствами головных устройств для Тойота Камри с операционной системой Андроид являются:

Распиновка магнитолы на Toyota Camry V40 может не понадобиться, если купите хорошую развлекательную систему, то на ней будут штекеры идентичные стоковому головному устройству.

Подключение камеры заднего вида к головному устройству

При выборе камеры заднего вида для Toyota Camry 40 предпочтение стоит отдать устройству, которое будет монтироваться вместе с прилагающимся фонарем подсветки номера.

Такое устройство убережет вас от нескольких неприятностей:

Для начала необходимо разобрать обшивку крышки багажника, сняв клипсы. Затем откручивается пластиковая накладка («сабля»), на которой располагается значок Тойота. Извлекается лампочка подсветки номера, и устанавливается камера.

Подключение проводки происходит следующим образом:

Заключение

Тюнинг Тойота Камри 40 поможет сделать автомобиль самобытным, установка сенсорной магнитолы с камерой заднего вида обогатит функционал головного устройства, сделает ежедневную эксплуатацию более приятной и комфортной.

Источник
