Что такое clock rate, DCE и DTE?
В лабораторных работах по курсу CCNA приходится настраивать serial интерфейсы, часто студенты не до конца понимают смысл действий вроде настройки clock rate – попробуем развеять это непонимание данной статьёй.
Итак, serial интерфейсы нужны для подключения маршрутизатора к WAN (глобальным сетям). Для подключения, провайдер предоставляет нам какое-то устройство, например, модем, либо CSU/DSU. Единственное требование в нашем случае – поддержка соответствующих протоколов второго уровня модели OSI и наличие serial интерфейса на этом устройстве. Это провайдерcкое оборудование, как правило, работает на первых двух уровнях модели OSI.
Скорость канала определяется устройством, которое выступает в роли DCE (Data Communication Equipment) – то есть тем самым провайдерским устройством. Нам достаточно подключить к нему маршрутизатор, который, в данном случае выступает в роли DTE (Data Terminal Equipment) и про скорость канала узнаёт от DCE. На маршрутизаторе надо прописать нужную инкапсуляцию, настроить ip адрес на интерфейсе и включить. Но всё это касается реальной ситуации, в лабораторных же работах по CCNA, настоящие csu/dsu не используются, и там подключается маршрутизатор к маршрутизатору. В этом случае один из них должен выполнять роль DCE и устанавливать скорость соединения.
Для начала надо взглянуть на топологию и определить, кто из маршрутизаторов будет DCE – это обычно указанно на схеме, или в сопроводительном тексте, если не указанно, то можно самостоятельно выбрать маршрутизатор на эту роль. Далее, надо подключить к serial интерфейсу нужный конец кабеля: дело в том, лабораторный serial кабель не симметричный, он состоит из двух срощенных кабелей, один конец кабеля служит для подключения к DCE, другой – к DTE. Если кто-то заранее позаботился и промаркировал концы кабеля – хорошо, если нет – то придётся гадать. Нужно подключить кабель любым концом к маршрутизатору и выполнить команду show controllers [имя интерфейса, куда мы подключили кабель]. Вывод будет выглядеть примерно так:
В третьей строчке вывода, мы видим, что к маршрутизатору из примера подключен кабель V.35 концом DTE. Таким образом, второй конец кабеля – явно DCE. Определившись с концами кабеля, можно подключать DCE и DTE в соответствии с топологией.
Теперь надо задать скорость работы канала на устройстве DCE (важно чтобы в него действительно был подключен конец кабеля DCE, иначе команда clock rate примется, но не применится, будет проигнорирована и не попадёт в конфиг).
Скорость в битах в секунду задаётся командой clock rate. В лабораторных условиях не так важно, какую именно скорость мы выберем, но выбирать надо из предложенного списка:
На этом настройка clock rate завершена, дальнейшие действия зависят от того, что мы хотим настроить. Как правило, вопрос о clock rate возникает в контексте настройки протокола HDLC во втором или четвёртом семестре CCNA.
Clock rate cisco что такое
В прошлом посте мы научились делать начальные настройки на роутере cisco. Сегодня, я предлагаю вам настроить статическую маршрутизацию на нескольких устройствах.
Всем, кому интересно, приглашаю под кат…
Для моделирования устройств и схемы я буду использовать все тот же GNS3.
Вот такую схему мы будем реализовывать:

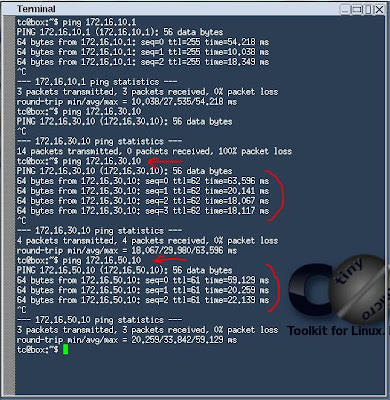

Проверим доступность роутеров с конечных хостов и убедимся, что на данный момент связи между этими хостами нет:
Как видно на картинках, у нас все получилось. Поздравляю вас. Мы настроили статическую маршрутизацию на наших роутерах :). Для самостоятельного изучения маршрутизации советую вам изучить курс Cisco Routing and Switching.
На этом я хочу закончить этот пост. Надеюсь, мой пост был интересен и полезен.
Пишите коменты, задавайте вопросы, высказывайте пожелания. С радостью отвечу всем.
Жду вас в следующих постах.
С уважением, Ant0ni0n.
