Tuning Exhaust — Downpipe / Y-Pipe / H-Pipe — что это такое?!
Знай, о чем говорят мастера, когда делают тебе тюнинг выхлопа ☝
Pipe или «пайп» переводится на русский язык как «труба». Под словом «пайпинг» при этом понимается трубопровод или система из труб. Собственно «exhaust system» — ( выхлопная система) любого автомобиля состоит в первую очередь из труб и каждый отрезок этих труб имеет свое название. И если некоторые из них, вроде «даунпайпа» плотно вошли в обиход российских тюнеров, то всё остальные никто не использует.
А еще хуже, когда используют колхозные понятия, вроде » трасса или тракт «…
Итак, сразу после головки блока цилиндров у нас находится первое изделие из труб — «exhaust manifold», он же «header», он же «collector», он же русский «выпускной коллектор» он же «паук». Как в русском так и в английском языке в случае турбомотора коллектор тоже имеет приставку «турбо».
Раннеры от слова «runner» — это трубы, которые идут от каждого цилиндра к тому месту, где они объединяются вместе. Если раннеры одинаковой длины — коллектор называют «равнодлинным».
«CatBack» или «КатБэк»
Сatback в переводе с английского почти похоже на что-то схожее с котом или кошкой, но увы это не так. КатБэк — это выхлопная система, идущая либо от катализатора, то есть позади его ( CAT — catalyst — катализатор ) и ( Back — задний — позади ). КатБэки пользуются популярностью на двигателях, которым нужно максимально свободно отводить выхлопные газы и чтобы этому процессу ничего не мешало.
Важным частным случаем коллектора являются кат-коллекторы или «manifold converter» — 90% современных автомобилей имеют коллекторы, в которые сразу интегрирован каталитический нейтрализатор. У них короткие раннеры, часто примитивный дизайн из штампованной стали а замена катализатора возможна только в сборе. Такая деталь при этом совсем не дешева и часто весьма «затычна» с точки зрения продувки, не столько из-за катализатора, сколько из-за не оптимального сечения и длины раннеров.
Названия труб после коллектора будут отличаться, в зависимости от того атмосферный мотор или турбированный. В тубо-моторе сразу от турбины начинается всеми любимый «downpipe» ( даунпайп ) дословно «труба идущая вниз», прямого аналога в русском нет, но «приемная труба» вполне подходит.
Еще одна труба со своим предназначением и названием — «dump pipe» или «dump tube» — трубка отвода газов от Вестгейта (перепускного клапана турбины). Присутствует в тех случаях когда вестгейт внешний или имеет на фланце турбины свой собственный отдельный выход. Если Вестгейт встроенный и не имеет своего отвода, то газы идут сразу в даунпайп и отдельной трубы не требуется.
В случае атмосферного мотора сразу за коллекторами следуют «front pipes» ( фронт пайпы ) или по-русски приемные трубы. В приемных трубах обычно установлен один или несколько каталитических нейтрализаторов или универсальные пламегасители.
Заменой фронт пайпам часто становятся «cat delete pipes» — приемные трубы без катализаторов, в которых один или несколько катализаторов удалены а на их месте прямая труба.
— Прошу заметить, что никаких «искрогасителей» и «стронгеров» при этом ни в «даунпайпах» ни в «фронт пайпах» нет и не бывает. Вы не найдете их аналогов в английском языке и не найдете этих изделий в ассортименте зарубежных компаний. Однако, если нужно снизить резонанс или вибрацию выхлопа ( звука) то иногда устанавливаются спец-компоненты, такие как спортивные катализаторы с увеличенным сечением или пламегасители спортивного типа. Устанавливаются эти компоненты в разрез пайпов.
После приемных труб (даунпайпа в турбо моторе или фронт пайпа в атмосферном моторе) начинается «middle section» — средняя часть выхлопа, она же » mid-pipe» Она обычно включает в себя первичный глушитель и части труб, идущие до заднего моста.
В атмосферных моторах с двойным симметричным или асиметричным выхлопом, на стыке приемных труб и средней части, появляются новые герои — всеми любимые H-pipe или X-pipe или их сочетания Y-pipe. В зависимости от конструкции и компоновки Х-pipe или H-pipe могут быть объединены с приемными трубами или быть отдельным элементом в средней части системы. Они могут быть как до так и после резонаторов, а то и вовсе интегрированы в сам резонатор или первичный глушитель. Эти компоненты отвечают в основном за смешивание выхлопных газов и их точный расчет дает уникальный бурлящий звук выхлопа типа АMG ( на моторах V-6 и более )
Заканчивает выхлоп всегда глушитель или «Muffler». Он может быть прямоточным, камерным, дипассивным ( управляемым с помощью заслонки ), круглым, овальным или плоским. Если он не нужен — то устанавливается «muffler delete pipe» — труба с насадкой без глушителя.
Теперь Вы все знаете) Понравилось? Ставьте лайк 👍 а можно и Reпост )
Удачного тюнинга exhaust system, Бро 😊
P.S. Мы что-то упустили или накосячили — гоу в комменты, критика воспринимается 🙂
ГлушакоФФ в СПБ: 8 (812) 988-77-91
Читайте наш БЛОГ на ДРАЙВ2
Заходите к нам на сайт: Тюнинг и ремонт глушителей — ГлушакоФФ
Вступайте в нашу группу VK: ГлушакоФФ
Приезжайте к нам в автосервис: Схема проезда
Сustom DownPipe 76мм (создание, установка)
Сегодня без красивых фото машины, сегодня больше фото из подкапотного пространства и снизу))
Вот и настало время залезть окташе на подъемник и засветить вид снизу. Сегодня мы будем заниматься заменой части заводской выхлопной системы, а именно удалением катализатора и установкой downpipe.
Катализатор устанавливается для соблюдения экологических норм и является фильтром, который снижает количество вредных веществ в выхлопных газах, выбрасываемых в атмосферу. Он установлен сразу за турбиной. Вот этот боченок и есть катализатор.
Смысл доработки увеличить пропускную способность выхлопной системы при помощи удаления фильтра (катализатора) и увеличения диаметра трубы. В заводском исполнении диаметр трубы равен 65 мм.

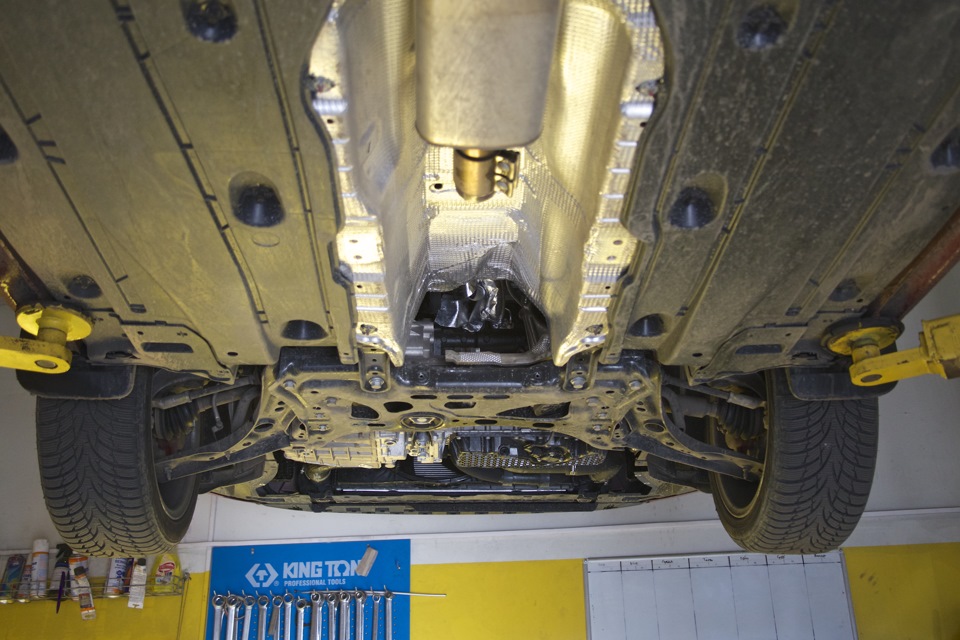

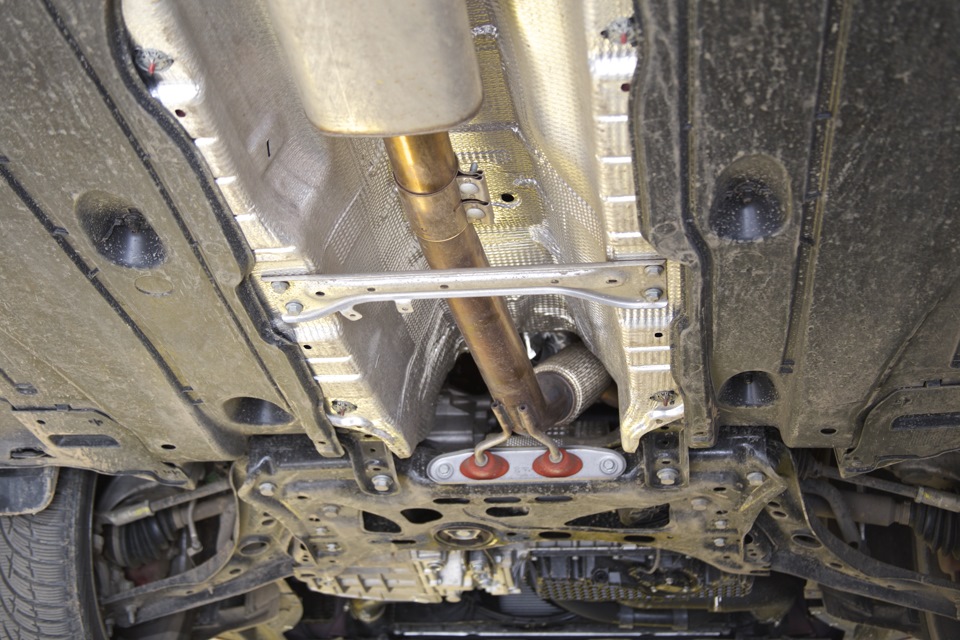

Вот так выглядит машина с катализатором.

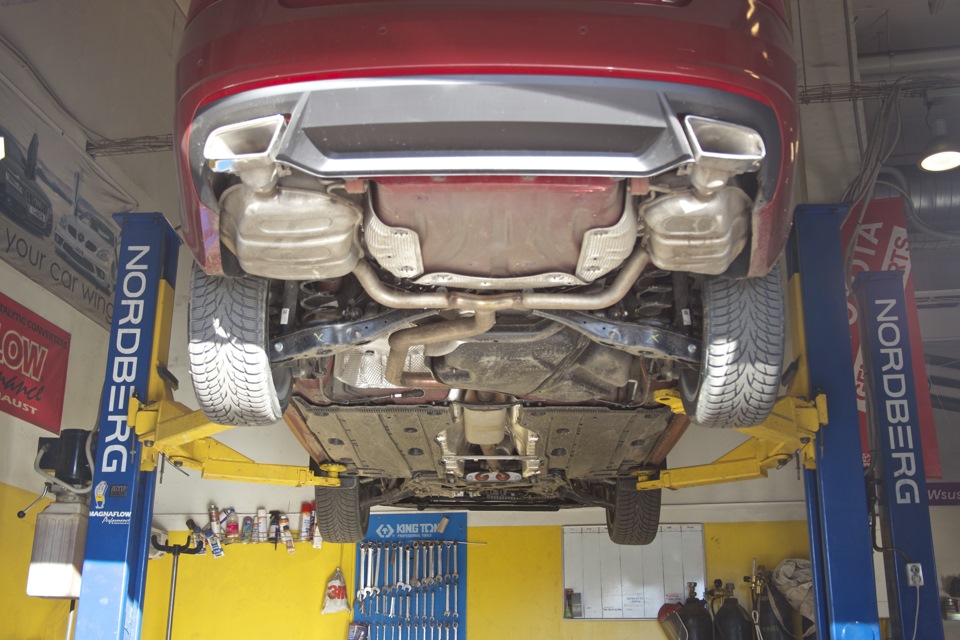

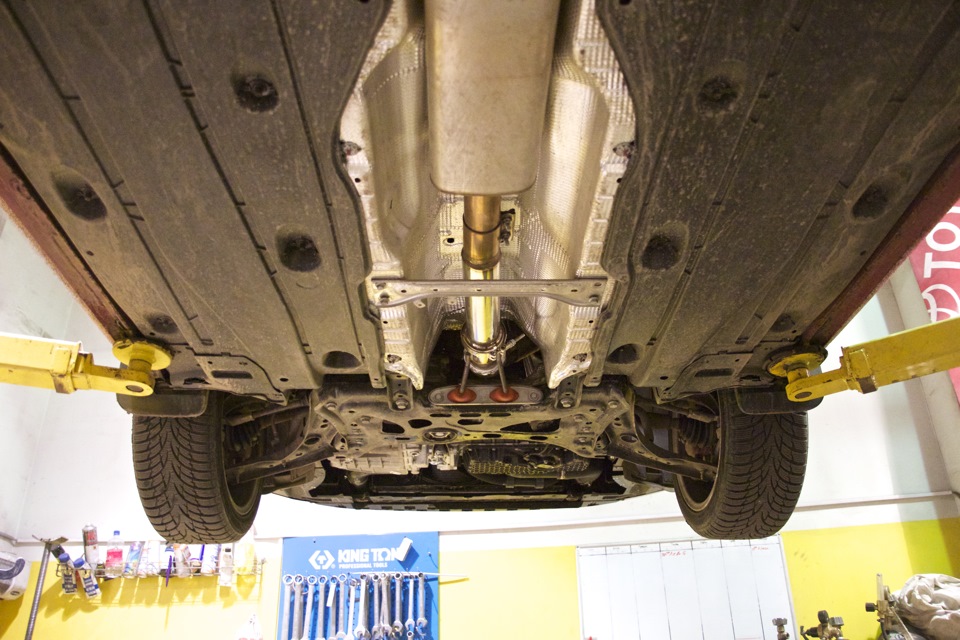

А вот так выглядит машина без катализатора и части выхлопа.

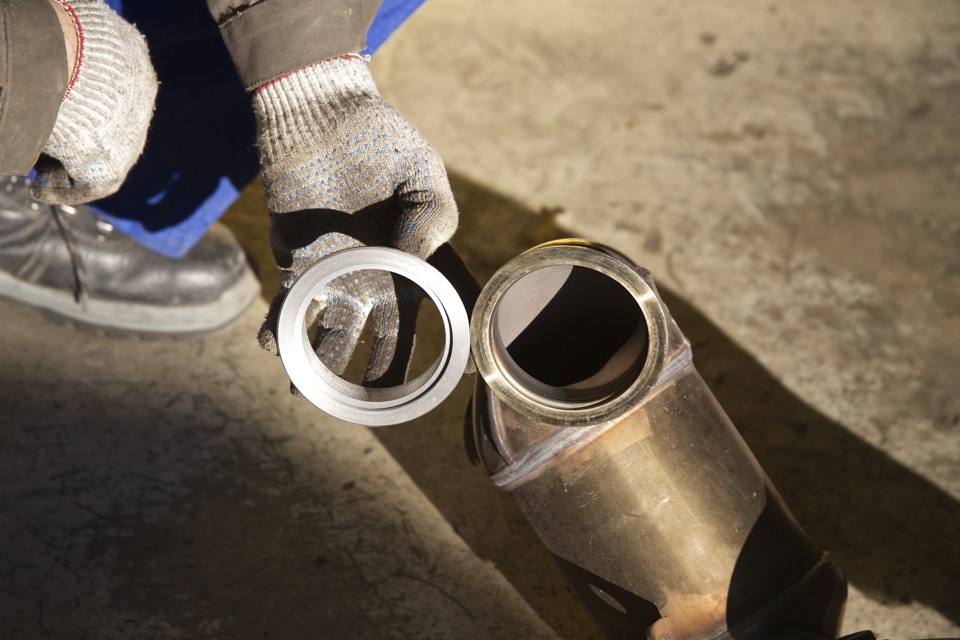

Одиним из главных условий исполнения downpipe было сделать все bolt-on, т.е. без внесения изменений в заводскую комплектацию трубы и креплений. Это делается для более простой замены тюнинга на заводские компоненты перед посещением ТО или во время продажи автомобиля, если данная доработка не нужна будет новому владельцу. Для этого были изготовлены крепления к турбине с одно стороны и продолжению выхлопа с другой.
Для создании custom downpipe я не секунды не задумываясь выбрал хорошо известную в Москве компанию Madexhaust, в которой многие драйвовчане делали выхлопные системы, впуски и периодически закупают комплектующие для тюнинг-проектов. Ребята из этой компании мои хорошие друзья и являются партнерами Dynatek Russia, чей чип я установил (можно подробно почитать об этом здесь) на свою RS. Короче, рекомендую с чистой совестью.

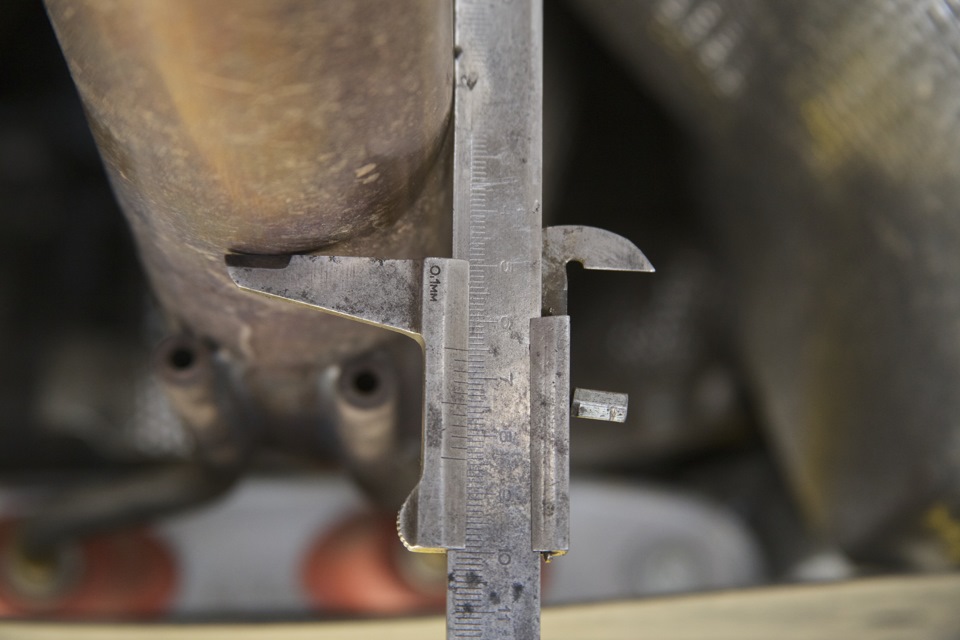

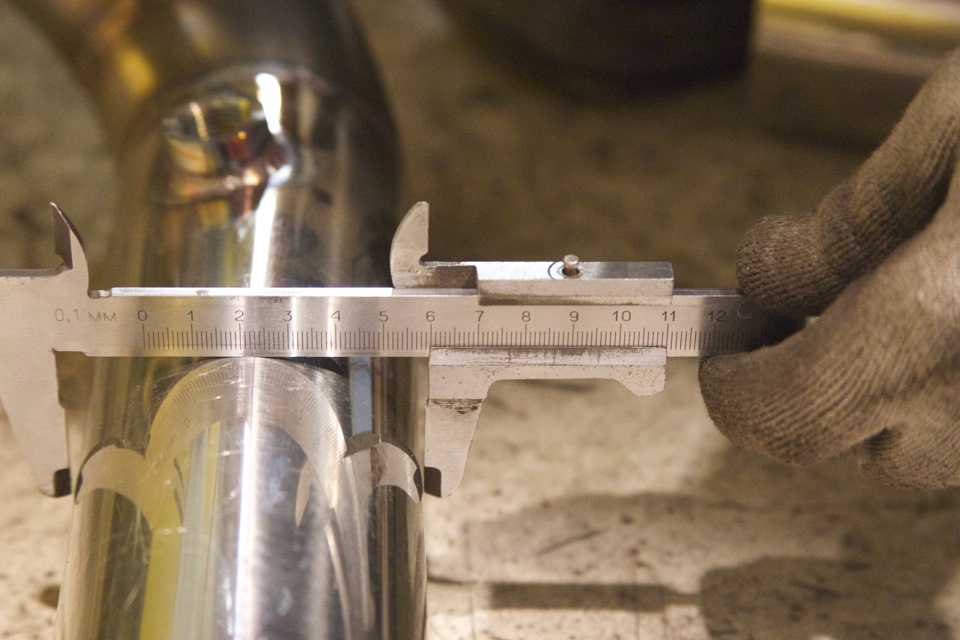

Как я уже сказал, для большей пропускной способности была выбрана труба большего диаметра размером 76 мм.

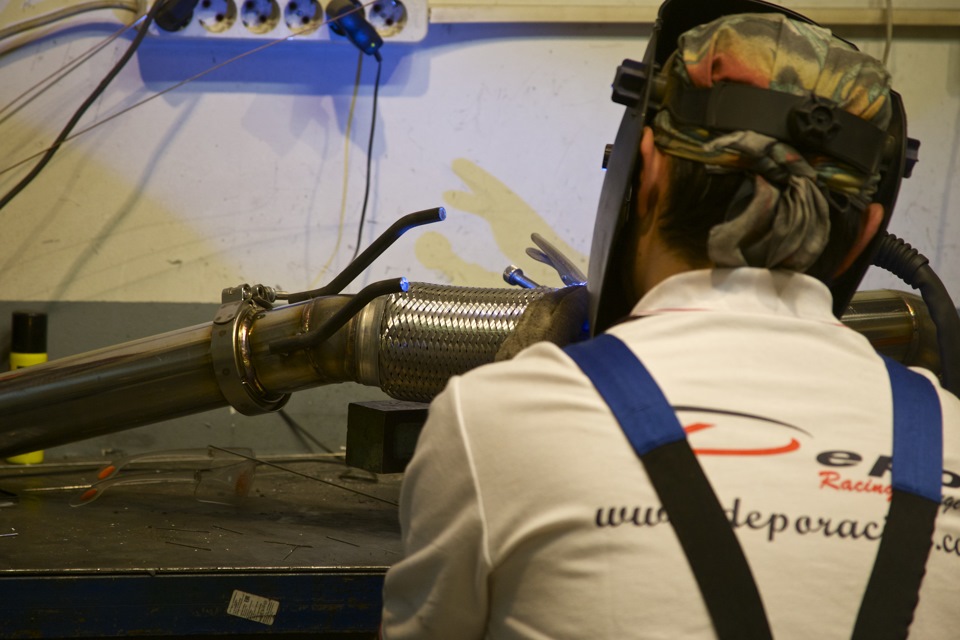

Работа закипела, а точнее начала вариться…

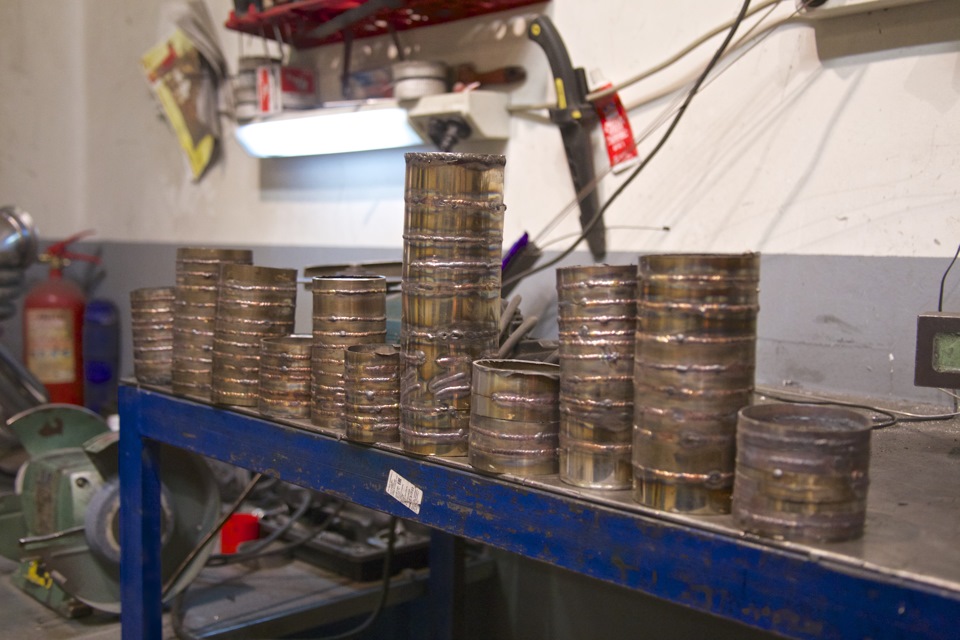

Сварка аргоном — это целое искусство, которое можно отточить только на практике. Вот к примеру «тотемные столбы» одного из новичков, на которых он день за днем отрабатывает мастерство.
Даже не смотря на то, что красивые швы сварки аргоном не будут видны практически никогда и никому, но общий вид детали до установки и мысль о эстетики даже в мелочах греет душу))

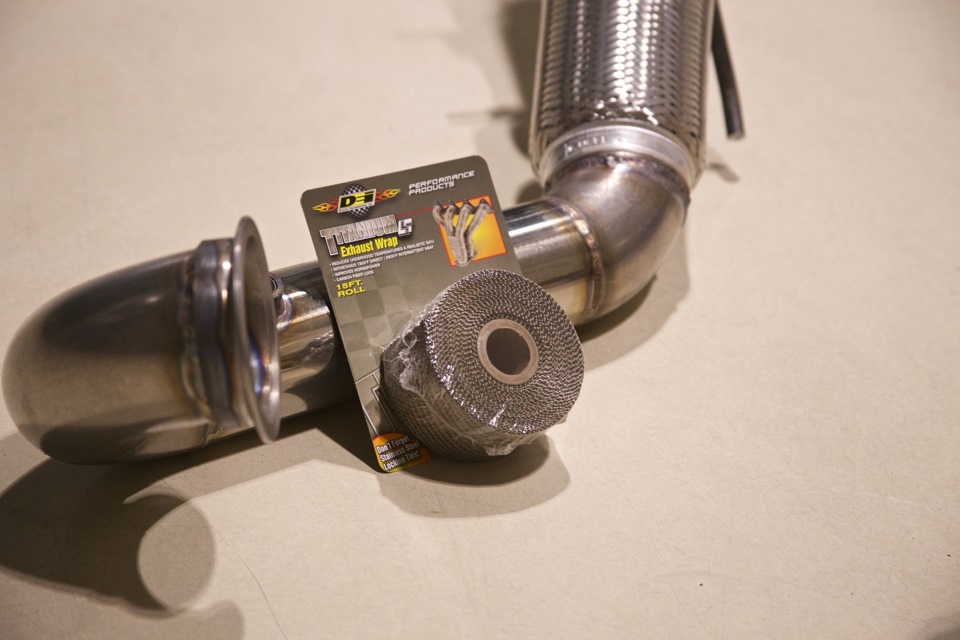

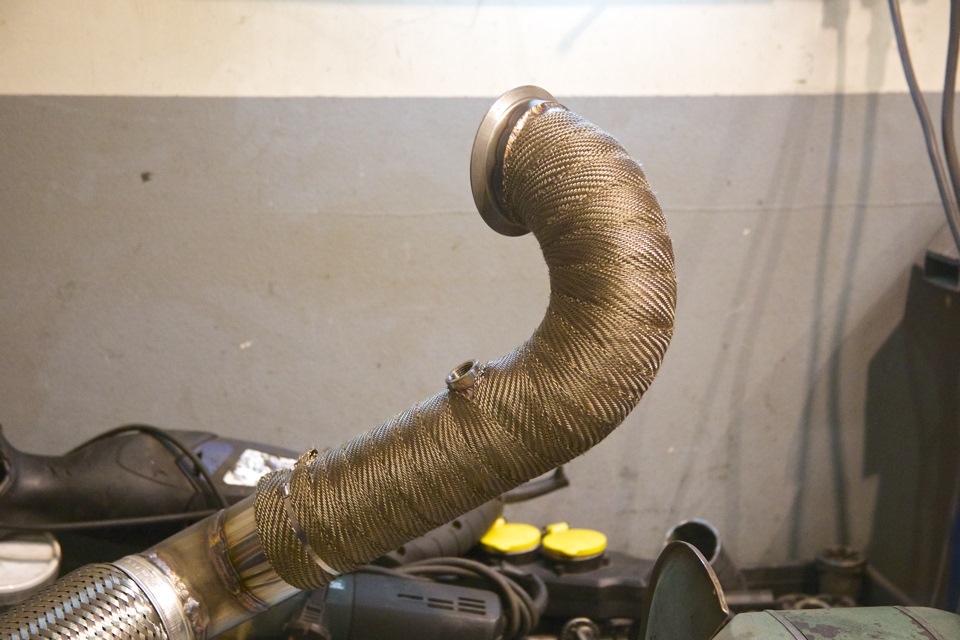

Downpipe готов, но для более безопасной установки следует замотать его термолентой. Особенно на том участке трубы, где она проходит сразу от турбины. Использовали надежную термоленту DEI серии Titanium.

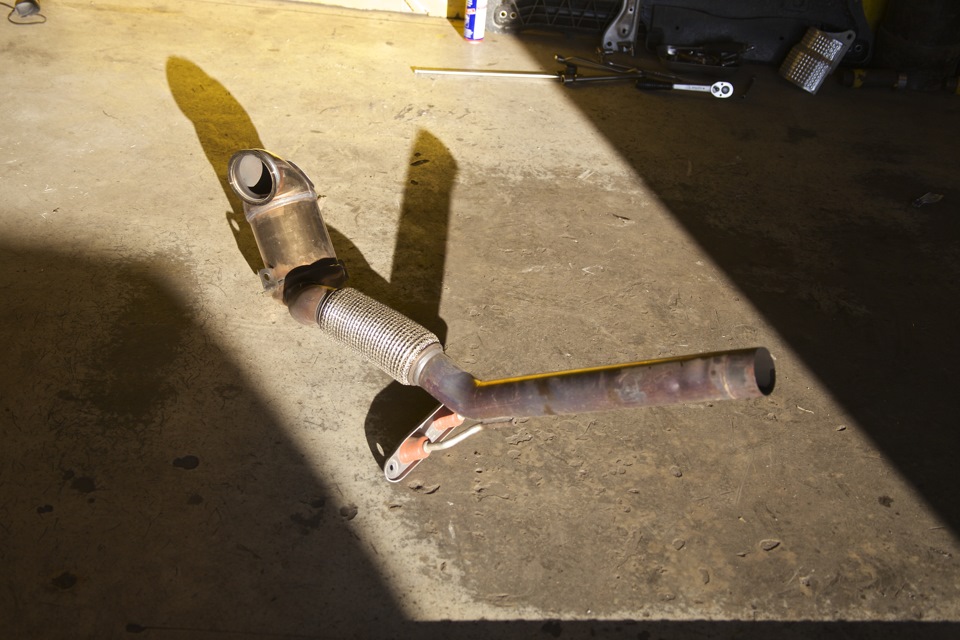

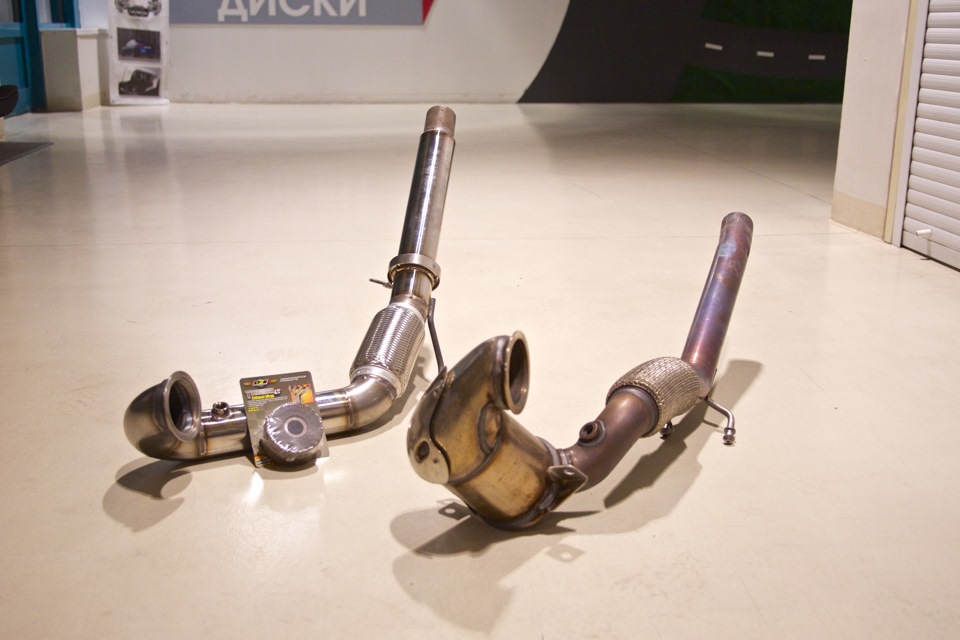

Вот так выглядит новенький downpipe и заводской с катализатором вместе, снятые с автомобиля. Разница на лицо.

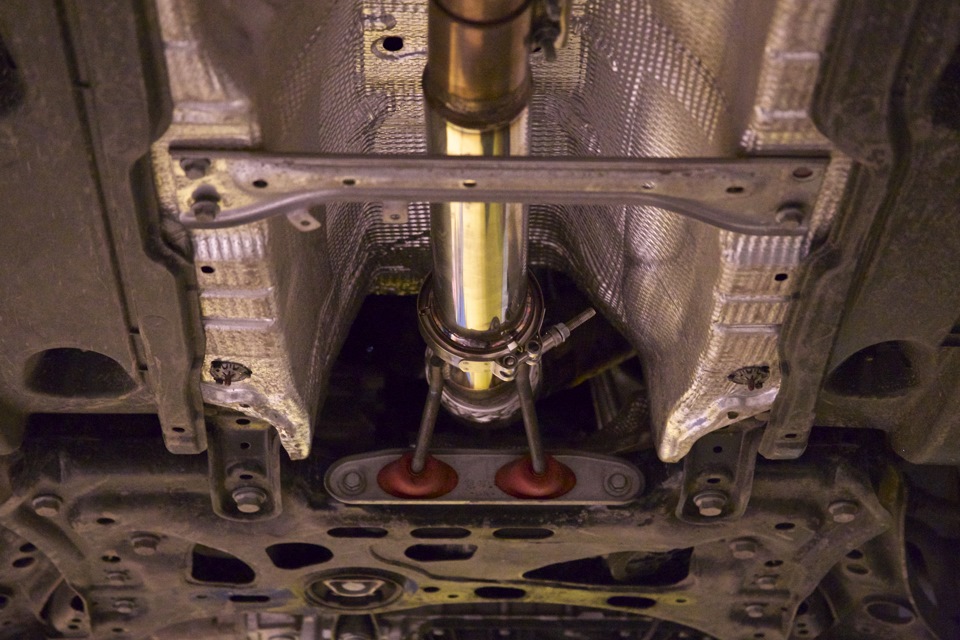

Вот и изготовлен downpipe на Skoda Octavia RS 76мм и вот так он выглядит установленным на машине.

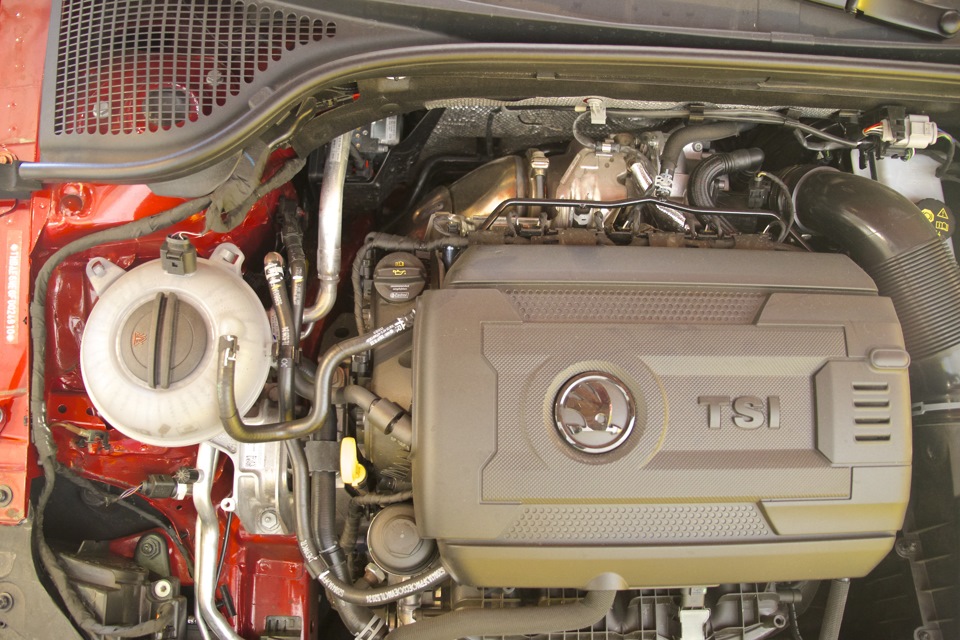

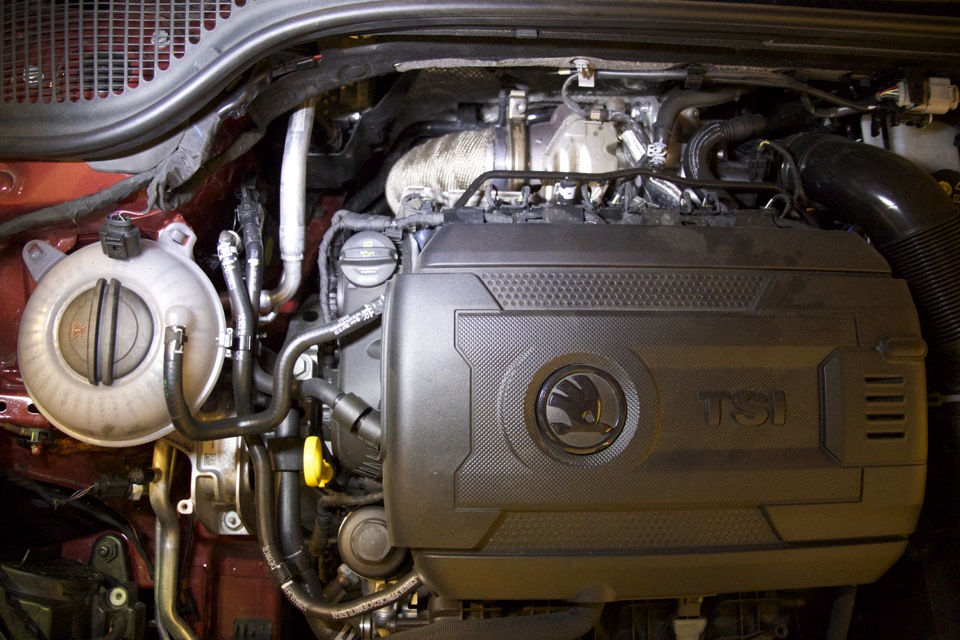

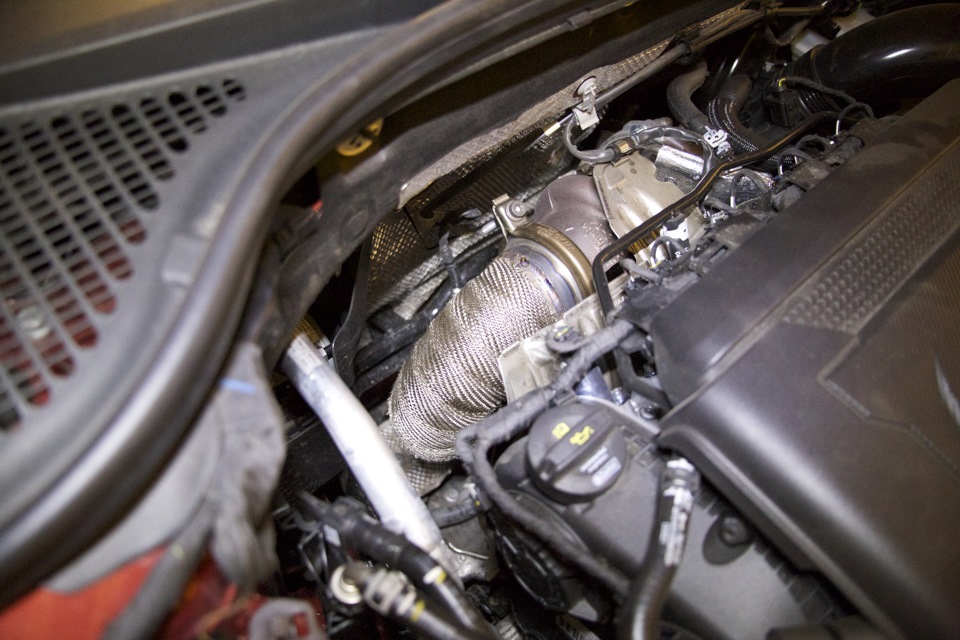

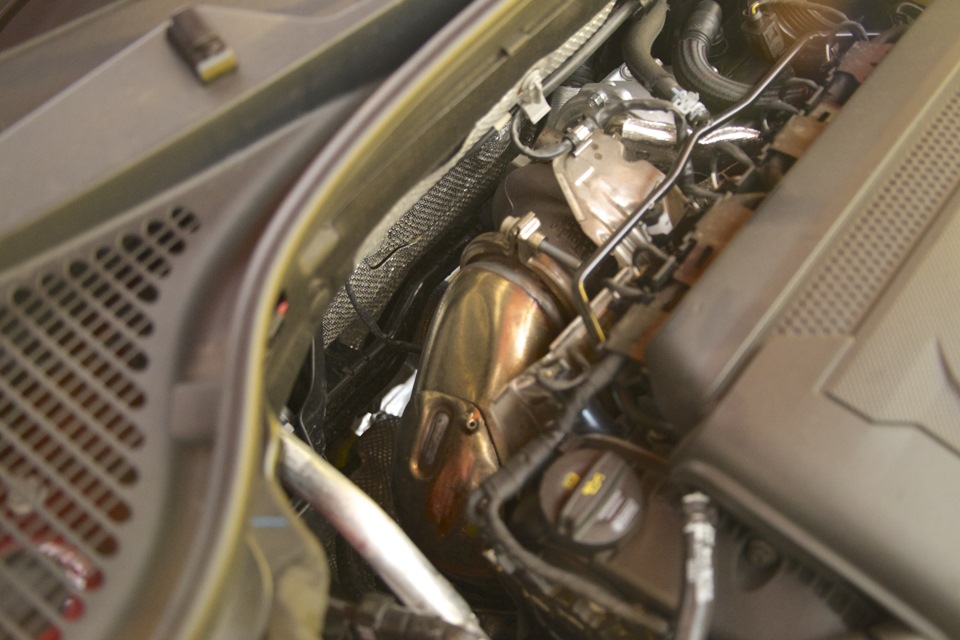

Вид сверху из подкапотного пространства.
Удаление катализатора так же требует программного вмешательства или установки обманки, т.к. лямбда начинает принимать сигнал, который выходит за рамки допустимых показателей стока.
О прибавке мощности только от одной установки данной тюнячки сказать точно не смогу, т.к. замеры на стенде не делал, но сил так 10 и момента 15 честных точно можно ожидать, при установки полного выхлопа прирост ожидается больше конечно же. В общей массе чип + впуск + полный выпуск дают больше прибавки мощности, чем в отдельности.
Совсем скоро будет готов полный выхлоп — продолжение от downpipe до самых насадок. (начадочки сток оставлю)) )
Купил Downpipe (даунпайп) на A4B7. что такое, для чего, что дает? часть 3
Что такое Downpipe?
Это просто кусок трубы которая изначально выглядит так;
Ее изгибают или переваривают под правильным углом и с 2 сторон к нему приварены 2 фланца вот таких
И так берем трубууууууууууу берем 2 фланцаааааааааааа аааааааа даунпайп. Волшебная штука тюнинг была труба за 100 рублей и 2 куска железа с дырками за 50 и стал Downpipe. за 8000.
Для A4B7 Именно мой выглядит вот так:
Это даунпайп от компании d2racing. Поставляется он вот в такой коробке с наклейками. Анбоксинг не снимал.
Цена лота: 7550. Диаметр 76 труба. Я его украл из магазина так что норм.
Для чего нужен Downpipe (даунпайп)?
На стандартной машине у всех с завода стоит Катализатор (кат) и сделан он на основе трубы меньшего диаметра. Может как нибудь простым языком расскажу о том что это такое, для чего он нужен и как он устроен. Главное, что он благоприятно влияет на экологию и негативно на пропускную способность выпускной системы. С возрастом он забиваетcя и все становится cовсем фигово. И вот нам надо выкинуть этот предмет из тачки, придуманный ЛГБТ сообществом с содружестве с зелеными. И поставить туда нашу водопроводную прямую дорогую за 8к трубу.
Мы поняли, что downpipe устанавливается для увеличения пропускной способности, и для того что бы быстрее отводить выхлопные газы. Труба больше — отверстие больше- выхлоп выходит лучше. Турбина крутится, кайфует ей больше не мешает кат.
Что дает Downpipe (даунпайп) /i>
На a4 b7 он выглядит вот так:
Сейчас я напишу, что нам загоняет производитель:
Безкатализаторная приёмная труба (даунпайп) выполнена из высококачественной нержавеющей стали T304 с применением аргоновой сварки.
Диаметр 76мм (3.0 дюйма), в комплект поставки входят обе прокладки для установки.
Ориентировочный прирост мощности 7-12 л.с.
Может быть установлен на автомобили с передним или полным приводом Quattro:
Audi A4 B7 2.0T 04-07
Audi A4 B7 2.0T Quattro 04-07
У меня к тексту вопросов нет. За исключением прибавки мощности 7-12 %
И так мы переходим к главному вопросу
1700 кг
Делим 1700 на 8.4 получаем 202 лс. это примерная мощность автомобиля. Нам обещают прибавить +10 сил в среднем и того 1700 разделим на 212 получаем? 8.0 до 100 должна ехать машина. Вооружаемся Dragon лоджиком и едем замеряться с даунпайпом.
Итог. Я плакал и рыдал на взрыд и я даже не знаю, что сюда выложить.
РЕЗУЛЬТАТ НЕ ИЗМЕНИЛСЯ.
Машина поехала 8.3. Это погрешность измерений. Даже выкладывать не вижу смысла.
ВЫВОД: Если у вас сток железо и вы наслушавшись профи хотите на свою машину поставить downpipe, и прибавить ей динамики, то это не будет иметь смысла. Лучше она НЕ ПОЕДЕТ.
P.S. Диванные критики у кого downpipe на сток железе и эбу прибавил +100500 сил предоставьте пожалуйста замеры рейслоджика а лучше замеры на стенде. И да Васю слушать не надо. Нужно все самому проверять.
Итог : потрачено 7550. Если бы не планировал дальнейший тюнинг, то продал бы нафиг.
Что такое даунпайп и для чего он нужен
Даунпайп (downpipe) переводится с английского языка как «водосточная труба». Используется в автомобильном тюнинге при установке турбины или замене старой на более мощный и производительный аналог. Часть системы выхлопных газов двигателя. Изготовляется из прочных и жароустойчивых материалов (чаще из нержавеющей стали) на заказ, в зависимости от мотора, модели турбины, конструкционных особенностей выхлопной системы и др.
Конструкция и назначение
Даунпайп состоит из следующих частей:
О назначении
Видео: Что такое даунпайп? Просто о сложном
Установка даунпайпа
Монтаж даунпайпа проводится в следующей последовательности:
Есть ли смысл устанавливать даунпайп?
Сам по себе даунпайп не даёт улучшения ( прироста мощности, спортивного выхлопного звука и т.д.) Но он является важным элементом при проведении комплексных мероприятий по модернизации силового агрегата и выхлопной системы.
В некоторых случаях даунпайп незаменим: при превращении «атмосферника» в «злой» турбированный двигатель или монтаже новой высокопроизводительной турбины. При таком тюнинге нельзя оставлять заводскую выхлопную систему, так как она не сможет эффективно решать поставленные задачи.
Возможные трудности при монтаже
Основные проблемы при установке даунпайпа связаны с откручиванием крепёжных элементов (гаек) с горячей части турбины. Автомобильная система выхлопа работает в тяжёлых условиях. Подвержена воздействию высоких температурных нагрузок, сталкивается с водой и агрессивными веществами (реагентами на дорогах). Неблагоприятные эксплуатационные условия ускоряют коррозионные процессы.
Поэтому перед монтажом даунпайпа будет не лишним запастись следующими крепежами:
Самостоятельный тюнинг выхлопной системы и автомобиля в целом проводится при наличии знаний и определённых умений. В противном случае потратите большое количество времени и денежных средств впустую, но не добьётесь желаемого результата. Поэтому беритесь за самостоятельное изготовление и установку даунпайпа только тогда, когда уверены в своих силах. В остальных случаях лучше обращаться в специальные тюнинг-салоны и техцентры.
Даунпайп — что это за зверь такой, и так ли уж нужно его устанавливать?
Толчком для создания очередной статьи послужил резонный вопрос. А именно: с турбинами очень часто применяется даунпайп. Что же это за устройство такое и для чего он так необходим? Этот вопрос заинтересовал и меня тоже, потому и появилась в конечном итоге данная статья. В ней я постараюсь объяснить все тонкости как можно проще. Позволю себе отметить, что информация будет не хуже, чем в самой Википедии. В статье представлены, также, фотографии, а в конце размещено еще и видео. Все, для вашего максимального удобства.
Итак, начнем с расшифровок.
Downpipe (что в переводе с английского означает «водосточная труба») — это деталь выхлопной системы, которая применяется в «неофициальном» тюнинге. Основное предназначение даунпайпа — объединение турбины с системой выхлопа. Говоря проще, если стандартный глушитель не справляется со своей задачей, а обычно при турбировании движка это так и происходит, оптимальным выходом будет взять подходящую «трубу» с более высокими параметрами. Она-то и поможет нам подключить турбину. При этом, она лучше выполнит функцию глушителя, и гораздо лучше сможет сопротивляться горячим газам.
Структура и нюансы
Отсюда ясно, что даунпайп, это всего лишь труба, функция которой — подводить к турбине газы, направляющиеся от движка (а именно, горячие). Обычно она крупнее по размеру, чем родная система. Ее использование требует удаления таких деталей, как катализатор. В общем, состояние экологии никого, похоже, не волнует.
Возможно потребуется «изгнать» резонатор тоже. По сути, здесь делается все, чтобы максимально облегчить для газов выход.
Обратите внимание, что если вы решили установить даунпайп, потребуется улучшить и весь глушитель следом.
Структура имеет еще одно важное отличие — труба, так или иначе, должна быть оснащена гофрой, чтобы та заглушала вибрации.
Ниже представлены снимки уже готовых вариаций.
Есть ли в нем необходимость?
Можно ли не устанавливать даунпайп? Легко. Достаточно лишь не ставить на движок нештатную турбину. Потому что, как уже было описано выше, основная ее функция — соединить систему выхлопа с неоригинальным агрегатом.
Постараюсь объяснить на примере:
Итак, вы пожелали оснастить турбиной двигатель какой-нибудь модели Lada. И не компрессор, а самую, что ни на есть, настоящую турбину. И вы даже ее поставили. И что теперь? Ведь ей нужно иметь подвод уже отработанных газов от мотора. Заводской глушитель вам вряд ли удастся найти. По той простой причине, что АвтоВАЗ просто не создает их. Хотя бы потому, что не рассчитаны машины производства АвтоВАЗа под подобные улучшения. Что в итоге? Вы лезете в интернет в поисках решения своей внезапно возникшей проблемы.
А решение тут самое простое — даунпайп. В наше время работает множество предприятий, которые занимаются его изготовлением.
Разве заводские можно отыскать?
Разумеется. К примеру, большое распространение это имеет на американских, японских и европейских машинах. Причем на одну и ту же модель может быть до нескольких видов системы выхлопа.
И снова упрощенное пояснение:
Принцип таков. Вы уже являетесь счастливым владельцем мощного авто с турбированным движком, но в какой-то момент вам становится мало уже имеющейся мощности, и вы хотите еще больше. Это означает, что нужно поставить другую турбину. Следовательно, под нее требуется совершенно иной даунпайп. И за этим вы направляетесь в ближайший подходящий магазин запчастей. Где, вероятно, вы и сможете найти все необходимое.
Как создается, и главное — из чего?
На самом деле, все куда легче, чем кажется. Материалы используются высококачественные и, разумеется, не из дешевых. К примеру, жароустойчивая сталь или сплавы. Следует понимать, что это очень редкий материал, создающийся для автомобилей ручными методами.
Получается, так, что, вы приходите в данную компанию и говорите, к примеру: я приобрел турбину вот этого бренда для своей такой-то машины и мне нужно подключить ее. Рабочий снимает мерки и создает даунпайп конкретно под ваши нужды. Конечно, пример утрированный, но общую суть он показывает.
Делаем скидку на то, что вы вероятно приобретете в дополнение к даунпайпу коллектор более хорошего качества. К примеру, типа «паук».
• снять родной коллектор и заменить на новый;
• поставить турбину, подключить — настраивать на моторе;
• установить от коллектора даунпайп;
• от даунпайпа подключить выход горячих газов к турбине.
Вот, собственно, и все. Система готова к работе. Надеюсь, что мои пояснения были для вас понятны. И у вас таки сложилась в голове общая картина того, что же это все такое, и с чем его едят. Если же нет — посмотрите, пожалуйста, видео, прикрепленное ниже.
Что ж, на этом, пожалуй, все. Выражаю надежду, что информация оказалась вам полезна.
