hardware kit для видеорегистратора что это такое
Ставим 70mai Dash Cam Pro Plus через Hardware Kit
Долго я не мог решить, нужен ли мне видеорегистратор или нет. Но в один не очень прекрасный день, всего за каких-то полчаса меня попытались протаранить, жестко подрезать, и перестроиться в меня как в пустое место раз 10. Обычно я к таим вещам спокойно отношусь, но тут была повышенная концентрация неадекватов на километр пути, видимо луна не в той фазе была.
И вот приехав домой, я понял, что пора!
Был заказан регистратор 70maicompany Dash Cam Pro Plus. Ранее такой же покупал папе. Посмотрев видосы с папиного регистратора, решил брать такой же.
Также, чтобы не занимать прикуриватель, взял сразу Hardware Kit для подключения непосредственнов проводку. Благодаря этой приблуде, регистратор умеет снимать в режиме парковки. Алгоритм такой: с выключенным зажиганием в состоянии покоя снимается таймлапс 1 кадр в секунду, по датчику удара начинает писать нормальное видео. При включении зажигания начаинает писатся нормальное видео. При просадке аккума до 11,4в регистратор выключается. Но он в таком режиме потребляет очень мало, и просадить так аккум, это надо постараться.
Обзор самого регистратора делать не хочу. Этого на ютубах полно.
Только немного про характеристики:
Разрешение 2592×1944
GPS встроенный (отображение скорости и координат на видео)
WiFi-соединение 2.4GHz
Датчик удара
Парковочный режим (Таймлапс 1 кадр в секунду (доступен только при подключении через hardware kit).
ADAS: предупреждения о прямом столкновении, о выезде с полосы, о начале движения объекта впереди
Для упрощения установки были закуплены разветвители предохранителей и клемки.
Обжал дома провода, пошел вечером устанавливать.
Снял обшивку левой стойки, просунул провод за торпедо, запихнул под потолок.
Сам процесс подключения простой, вынимаешь предохранитель, втыкаешь его в развитвитель, и туда же еще один, уже для регистратора, и на место вынутого предохранителя ставишь развитвитель. И потом соединяешь клемки. У Hardware Kit три провода для подключения: черный — минус, красный (VCC) — постоянный плюс, желтый (ACC) — плюс появляющийся при включении зажигания.
Я подключил так: красный на салонный свет, желтый на магнитофон. Задолбался искать радом с блоком предов болт для минуса, пришлось обшивку у левой ноги снимать, еще и не удобно расположен был, еле подцепил туда шайбу.
Потом помучался с рассовыванием и подвязыванием проводов. Уж больно много всего напихано в этом углу, и сигналка и рация.
Мониторинг парковки на 70mai Dash Cam 1S(международная версия) и кабель hardware kit.
Эта запись как продолжение одного из недавних разговоров/обсуждений,
www.drive2.ru/l/597359995…age=0#a597420193781656718,
вкратце,
разговор был про режим «наблюдение за припаркованным авто»
при помощи фирменного кабеля питания hardware kit для всех регистраторов фирмы 70mai.
-кто не вкурсе,
регистратор в режиме ожидания не потребляет (сотые доли Ампера) практически заряд АКБ,
при срабатывании G сенсора,
стукнули, задели машину (также настраивается чувствительность)
пишет минутный ролик и снова в режим ожидания.
Подключив фирменный кабель к своему регику 70mai Dash Cam 1S,
перепробовав (понаблюдав) все возможные настройки (международной прошивки)
и углубившись в тему, стало понятно
что нужный режим не заработает на стоковой (с такой купил) прошивке даже с hardware kitом.
Пришлось на международную прошивку накатить китайскую (модифицированную),
сразу скажу — это не сложно,
со всем известного 4pda
4pda.to/forum/index.php?showtopic=958833
.
Почему кетайцы вырезали из международной прошивки, именно у модели Dash Cam 1S (самой доступной),
пункты «мониторинг парковки» и «ускоренное видео»(time-lapse) — неизвестно.
Но как видите, поправить это легко.
Проверил, слегка стукнув пальцем по лобовому — заморгал боковой/круглый светодиод (он же кнопка).
сев в машину и включив зажигание рег сказал что есть новая экстренная запись.
(ролик появился во вкладке «видео наблюдения за припаркованным авто»)
Hardware Kit для видеорегистратора: что это?
Чтобы видеорегистратор мог спокойно работать в режиме парковки или Time-lapse, когда зажигание в автомобиле отключено, необходимо использовать специальный кабель прямого подключения — Hardware Kit. Чип, встроенный в устройство, будет следить за зарядом аккумулятора и отключит режим записи в случае низких показателей ёмкости батареи.
Зачем нужен кабель Hardware Kit
Кабель Hardware Kit подходит ко всем современным моделям видеорегистраторов, оснащённых системой парковки и с установленным микро-USB соединением.
Как только вы припаркуете автомобиль и выключите зажигание, автоматически подключится режим парковки, который будет фиксировать все подозрительные движения вокруг транспортного средства.
При помощи гравитационного датчика и кабеля устройство окажется подключенным напрямую к аккумулятору, и видеорегистратор в случае столкновения или сильной вибрации включит запись, сохраняя в памяти ценные доказательства несанкционированного вторжения. Просмотреть видеоролик можно будет с помощью приложения или непосредственно извлечь его из памяти записывающего устройства.
Сразу после подключения кабеля Hardware Kit к регистратору следует настроить режим парковки вручную.
Как происходит запись с помощью Hardware Kit
Записывать видео во время стоянки можно разными способами:
В первом случае вы приехали, скажем, в офис, припарковали машину, и камера прилежно записывает все 8 часов стоянки, хотя вокруг не происходит ничего экстраординарного. Но даже если кто-то подбежит и стукнет по колесу, отсмотреть этот кусок видео будет проблематично среди 8-часовой записи. Не говоря уже о том, какая нагрузка идёт всё это время на записывающее устройство.
Запись по датчику движения в этом плане намного удобнее. Ведь камера видеорегистратора пребывает в «спящем режиме», пока вокруг статичная картинка. А включается только в случае, если происходит какое-то движение: пробегает собачка, проходят люди или затрепыхалась на ветру веточка дерева. Все эти изменения будут чётко зафиксированы на видео.
G-сенсор — штука хорошая. Но далеко не всегда работает на отлично из-за слишком тонких настроек датчика чувствительности.
Интервальная съёмка записывает в секунду 2 кадра в формате 720p вместо привычных тридцати. Time-lapse позволяет создавать компактные видеоролики. И необходимость записывать их поверх тех, что были сделаны во время перемещения авто, отпадает. Но для подобной записи во время длительной стоянки понадобится специальный кабель с адаптером Parking Guard Hardware Kit.
Принцип действия парковочного кабеля
Как только вы отключаете зажигание, в USB кабеле формируется сигнал, позволяющий подключиться системе парковочного мониторинга. А питание к регистратору поступает от аккумулятора.
В более продвинутых Hardware Kit присутствует адаптер, защищающий аккумуляторную батарею от полной разрядки. Если напряжение падает ниже условленной нормы, видеорегистратор отключается. А водитель сможет завести автомобиль, воспользовавшись остатками заряда.
Оставляя автомобиль в гараже, вы не сможете отключить парковочный режим с помощью адаптера.
А когда утром надумаете запустить двигатель, напряжение сядет, и защита сработает, отключив регистратор. Также Hardware Kit способен включить защиту во время прогрева машины.
Как установить Hardware Kit
Проблем с подключением кабеля для парковки возникнуть не должно. Всё делается легко и просто. Этапы установки:
Обратите внимание, что красный провод предназначен для подключения к аккумулятору, а жёлтый — для цепи ACC. При правильном подключении питание к прибору будет подаваться только при выключенном зажигании. Именно вытаскивание ключа станет сигналом для системы о постановке на стоянку.
Если вы передвигаетесь с помощью автомобиля значительно меньше, чем он стоит на стоянке, то есть смысл приобрести кабель Hardware Kit, чтобы обезопасить транспортное средство во время парковки от посторонних посягательств.

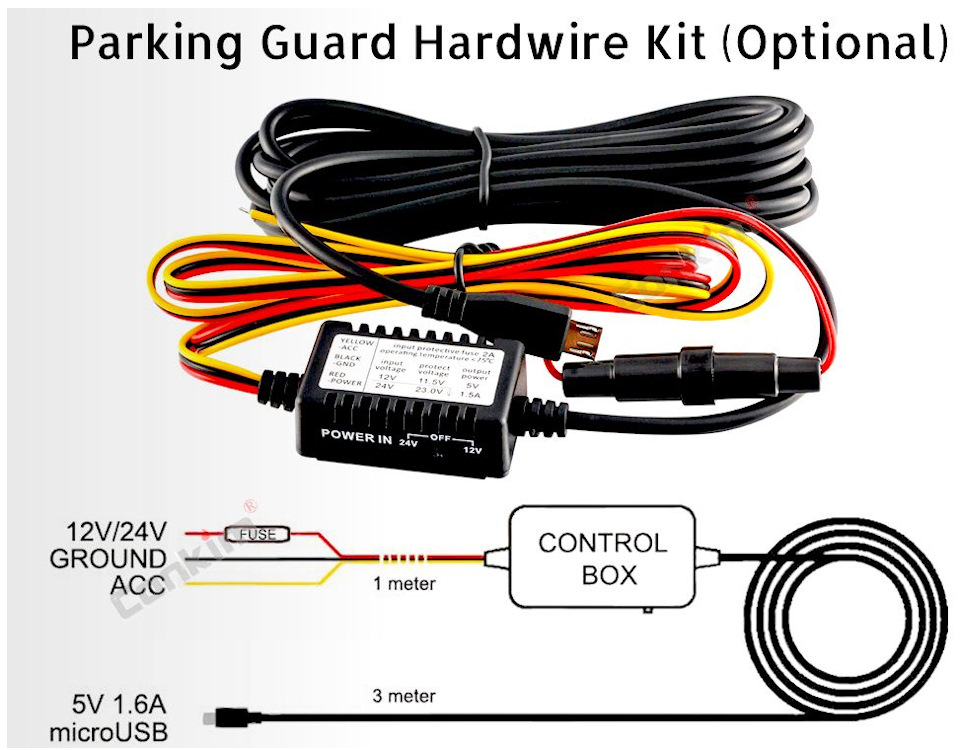

Видеомониторинг на парковке. Parking Guard Hardware Kit
Предыдущая статья была направлена на поиск способа как защитить автомобиль на парковке (Как защитить себя в движении и на парковке?).
Сделана пробная инсталяция (Установка видеорегистратора. Режим видеомониторинга на парковке)
В данной статье я подвожу итоги, делаю выводы и строю дальнейшие планы на базе полученного опыта.
Из того, что применяется можно выделить следующие способы:
1. Постоянная запись обычными камерами/регистраторами — нагрузка на аккумулятор, большой объем данных. К примеру вы едете на работу 20мин и 8 часов он на стоянке. За это время формируется очень большой объем данных. Его и просматривать/отыскивать что-то тяжело и хранить.
2. Запись по датчику движения — сильно зависит от внешней обстановки. Качающаяся веточка, оживленное движение людей
3. Запись по G-сенсору. Не для всех случаев это подходит и не у всех это хорошо работает. Настройки датчика чувствительности
4. TimeLapse или интервальная съемка. От обычной записи отличается тем, что в секунду делается не 30 кадров, а 2. При этом запись осуществляется в 720p. Не нужна логика по определению криминального случая. Видеоролики, сделанные в парковочном режиме компактны и не затирают записи, сделанные во время движения, на длительной стоянке
TimeLapse и показался наиболее удачным для реализации режима мониторинга на парковке. Модельный ряд регистраторов, с поддержкой этого режима, гораздо меньше, но они есть и есть чего среди них выбрать.
Не для всех очевидно, что для того, чтобы эта функция правильно работала, видеорегистратор должен быть подключен через «правильный» кабель и «правильный адаптер», который называется Parking Guard Hardware Kit
Самый простейший вариант такого, адаптера занимается тем, что если автомобиль находится на парковке (зажигание выключено), формирует в USB кабеле Parking Signal, который выводится на ногу #4 разъема. Регик видит сигнал и включает режим, предусмотренный для мониторинга на парковке
Более продвинутые варианты такого адаптера способны защищать аккумулятор от переразряда. Как только напряжение на аккумуляторе падает ниже предусмотренного специальным переключателем (расчитан на 4-ре напряжения), адаптер отключает видеорегистратор, отключает мониторинг, но оставляет возможность завестись штатно
К сожалению, адаптер не предусматривает возможность отключить регистратор в запираемом гараже. Чтобы обеспечить это, пришлось сгородить дополнительную схему.
В процессе эксплуатации выяснилось, что это не идинственная проблема, которая виделась вначале. Добавилось еще:
1. Автозапуск. Во время работы стартера автомобиля, просадка напряжения приводит к срабатыванию защиты и отключению регистратора
2. Взаимодействие с Вебасто. Во время прогрева автомобиля, напряжение аккумулятора снижается, приводит к срабатыванию защиты
Обзорность обычного двухканального регистратора тоже может быть улучшена, если дополнительные камеры использовать для бокового наблюдения. Получается меньше слепых зон

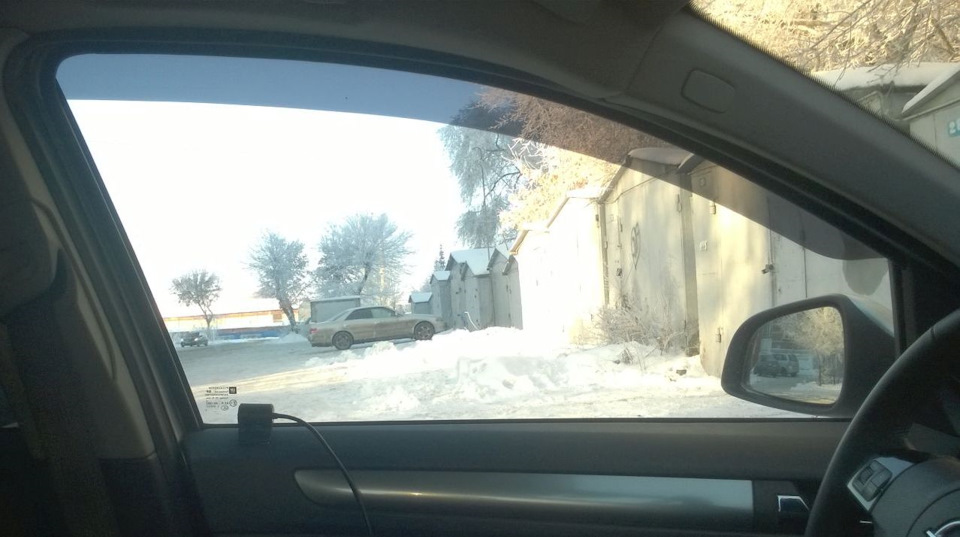

Дополнительные камеры, которые идут в комплекте с двухканальным регистратором, достаточно миниатюрные и будучи установленными на боковую дверь, не выглядят громоздко и не привлекают внимания.
Обычно такая камера ставится назад, но качество записи ночью несколько хуже, чем у головной камеры, поэтому хорошим решением было бы установить основные модули на перед и зад, а дополнительные на боковые стекла
С готовыми решениями, способных решить проблему, не удалось ознакомиться из-за отсутствия таковых, поэтому запланировал разработку собственной схемы Parking Guard Hardware Kit
Реализована в виде этакой материнской платы с дополнительными модулями, которые нашлись на алиэкспрессе
1. Как и обычный (китайский) адаптер — имеет прямое подключение к аккумулятору и прикуривателю
2. Для задания и перестройки логики отключения/переключения используется модуль Arduino Nano.
3. Дежурное питание схемы на 5v используется для питания Arduino. Потребление очень маленькое
4. Непосредственно для питания видеорегистраторов используется внешний преобразователь 12v->5v. 3A должно хватить для питания 2-х регистраторов
5. Уже из платы реализованы выводы на USB разъем с парковочным сигналом на #4-ом пине разъема.
6. Предусмотрены входы (центральный замок/дополнительный выход сигналки). Исходя из этого система будет понимать, что если авто в закрытом гараже, то работа регистратора не требуется
7. Датчик тока на ACS720-20A (датчик холла) опционален. На тот случай если в автомобиле предусмотрены потребители, которые могут вызывать длительную просадку на аккумуляторе. Через такой датчик можно завести webasto. Ардуино сообразит, что если вебасто запущено, то реализует специальную логику работы
8. Датчик тока на MAX471-3A опционален. Позволяет определить, что регистратор не работает (раз ток не потребляет). Допустим перегрелся от температуры и сам выключился. Можно попробовать его перезапустить автоматически.
9. Дополнительно предусмотрен цифровой датчик температуры на DS18B20 для определения времени года — зима/лето. У аккумулятора существует зависимость остаточного заряда (30%, 40%, 50%, …) в зависимости от напряжения и температуры окружающей среды. В китайском устройстве необходимо в начале сезона двигать переключателем. Тут как бы есть возможность сделать автоматическую коррекцию.
10. Дополнительно есть возможность выбирать пороги отключения в зависимости от остаточного заряда в процентах. Возможно задать 4-ре порога, например 30%, 40%, 50%, 60%.
Кабель подключения к аккумулятору автомобиля Xiaomi 70mai Hardware Kit для видеорегистраторов 70mai
Платите, как удобно!
Кабель подключения к аккумулятору автомобиля Xiaomi 70mai Hardware Kit – универсальный переходник для видеорегистраторов
В первую очередь шнур предназначен для соединения аккумуляторной батареи авто с регистраторами Сяоми 70mai. Однако он свободно подходит ко всем распространенным моделям фиксирующей аппаратуры. Главным условием для нормального подключения считается наличие режима парковки и разъема для micro-USB.
Назначение
При помощи прямого подсоединения можно наладить питание непосредственно через бортовую электросеть. В результате стандартные возможности фиксирующей камеры ощутимо расширяются. Теперь вы можете записывать видео во время стоянки. Это означает, что в припаркованном автомобиле ведется фиксация всего происходящего вокруг при ударах либо других подозрительных воздействиях. Другими словами, машина надежно защищена на протяжении 24 часов. Именно настолько хватает объема встроенной памяти, чего вполне достаточно для активной защиты.
Гравитационный датчик кабеля Xiaomi 70mai Hardware Kit
Последние версии регистраторов работают на основе сенсора-гироскопа с тремя осями. За счет такой конструктивной особенности электронная начинка моментально распознает любые механические нагрузки, столкновения или повышенные вибрации. При выявлении даже небольшой угрозы запускается съемка. Экстренная видео-фиксация позволяет получить уверенные доказательства и факты правонарушения.
Режим Time Laps
Соединив АКБ и фиксатор посредством провода Сяоми 70маи Хардвэйр Кит, вы сможете пользоваться функцией «тайм лэпс». При активации специального режима аппарат автоматически переходит в состояние экономной съемки. Записывается один кадр в секунду, после чего файлы сшиваются в единый ролик. Это открывает возможность ощутимо экономить место на флеш-карте.
Безопасность
В середине кабеля находится особый конденсаторный блок, в который встроен надежный предохранитель. Он отвечает за своевременное отключение подачи питания при критическом понижении параметров напряжения в аккумуляторе авто. Такая функция помогает не допустить полной разрядки аккумуляторной батареи. Поэтому вы можете быть уверены, что машина будет готова к эксплуатации в любой момент времени.
Практичный кабель Сяоми 70маи Хардвэйр Кит
Общая длина электрического шнура составляет три метра, что позволяет осуществить комфортное и быстрое подключение, без использования дополнительных удлинителей. Специалисты компании-производителя тщательно подошли к выбору материалов. Использованы огнеупорные волокна и полимеры, формирующие изоляционную оплетку. В середине провода находятся жилы из высококачественного медного сплава. Благодаря такому подходу удалось повысить пропускную способность, а также наделить изоляционный слой стойкостью к частым, резким перепадам температур.
Кроме того, кабель выглядит стильно и привлекательно. Корпус ферритового цилиндра имеет обтекаемую форму с плавно закругленными краями. На черной матовой поверхности боковых сторон расположен аккуратный логотип с названием модели.
