Фары Ichikoh. Убираю японскую «галку»
Начиная этот пост,
В первую очередь хотелось бы поздравить
Всех с Наступающим Новым Годом!
Пожелать Всем удачи и всяческих успехов и исполнения ваших мечтаний!
Ну а теперь по делу:
Как Вы наверное знаете, недавно я приобрел себе японские фары Ichikoh.
И наверно как многие сразу подумали, раз они японские, значит будут светить на встречку… Абсолютно верно!
Вчера решил подключить их чтоб понять как именно они светят и увидел «галку» слева.
Не порядок…

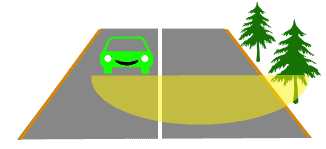

Как мы все знаем, «галка» должна быть справа, для освещения обочины.
Далее я покажу как убрать «галку» со встречки!
Оговорюсь сразу, Данный пост не является побуждением к действию по решению похожих проблем! Делал все исключительно из своих соображений!
Итак, берем фару и видим следующее:
Я обозначил красным то место на отражателе, которое как раз таки дает засвет на встречку!
Что бы убрать этот засвет нам надо убрать (закрыть) пучок света, что бы он не попадал на отражатель в этом месте.

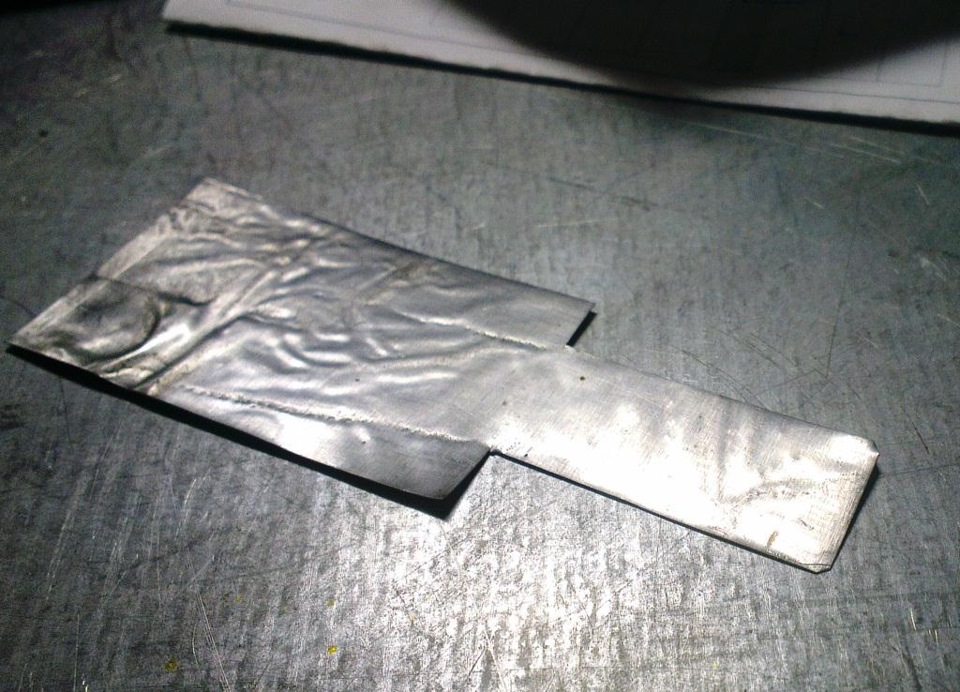

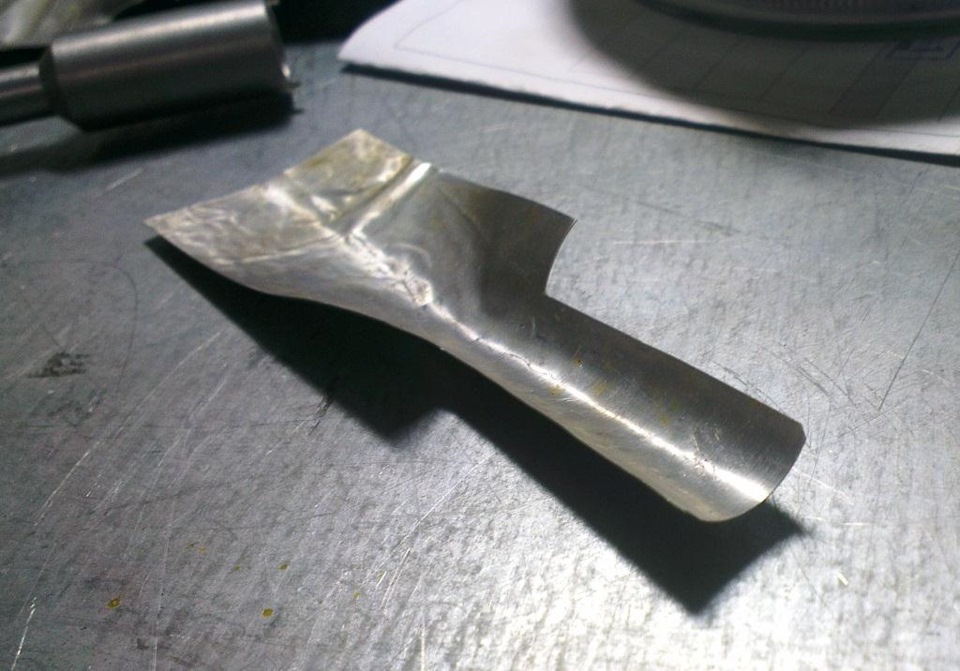

Для этого я взял кусок довольно тонкого металла, вырезал из него кусок необходимой мне формы.
Ширина «шторки» подбиралась опытным путем, прямо по месту.

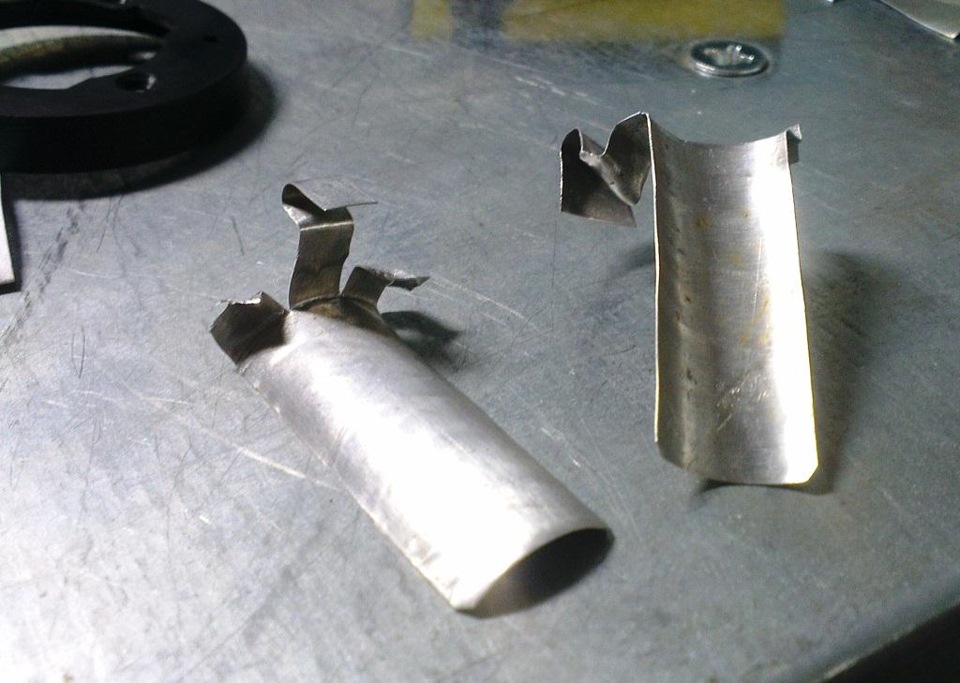

Далее загибаем шторку.
Вставляем шторку в корпус фары и подгоняем усики крепления по месту.
Фиксироватся шторка будет самой лампой и пластиковым кольцом, которое держит лампу в фаре!
В итоге получаем следующее:
Как вы можете заметить шторку если не присматриваться практически не видно!
Далее я еще слегка полирнул шторку пастой ГОИ для более блестящего эффекта.
Ну вот в принципе и все.

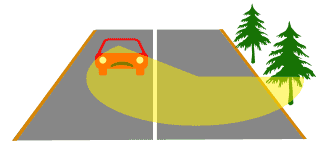

В итоге мы имеем Американский свет. Т.е. свет, ограниченный горизонтальной прямой!
Как сделать «галку» на обочину, я пока не в курсе…
Если кто поделиться подтвержденной инфой, буду рад!
Но цель переделки — убрать засвет со встречки, выполнена!
П.С. свои фото Свечения фар к сожалению пока приложить не могу, т.к. банально не хватало рук, во время опытов в гараже…
Как все поставлю на машину, настрою фары и отфоткаю!
Прокачка Mono Koito / Ichikoh
Я кажется созрел болтать, это конечно мой первый опыт, так что не судите шибко, кому привычнее старый формат подачи материала — листайте ниже.
Вообщем на всемизвестном сайте появились светодиодные чипы о шести секциях как в бишке който версии 3А. Я заказал парочку и тут Игорь SHTIRLIZnid подлил маслица в огонь показав как эти чипы светят в моно който:

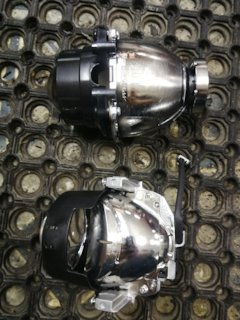

Я же передумал пробовать их в бишке и решил повторить, но мне совершенно за недорого подвернулись пара модулей Ichikoh у Андрея Naa-Stav с таким же чипом, но со стеклянной линзой 3″ и весьма развитым радиатором.

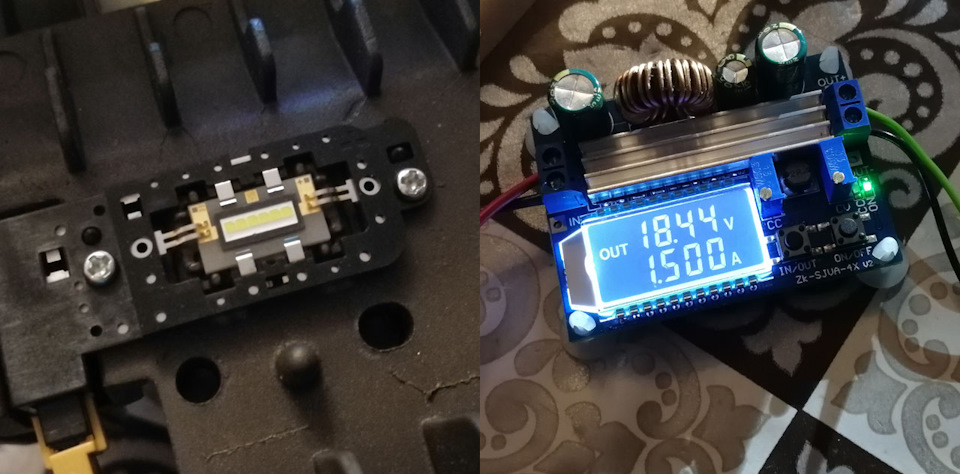

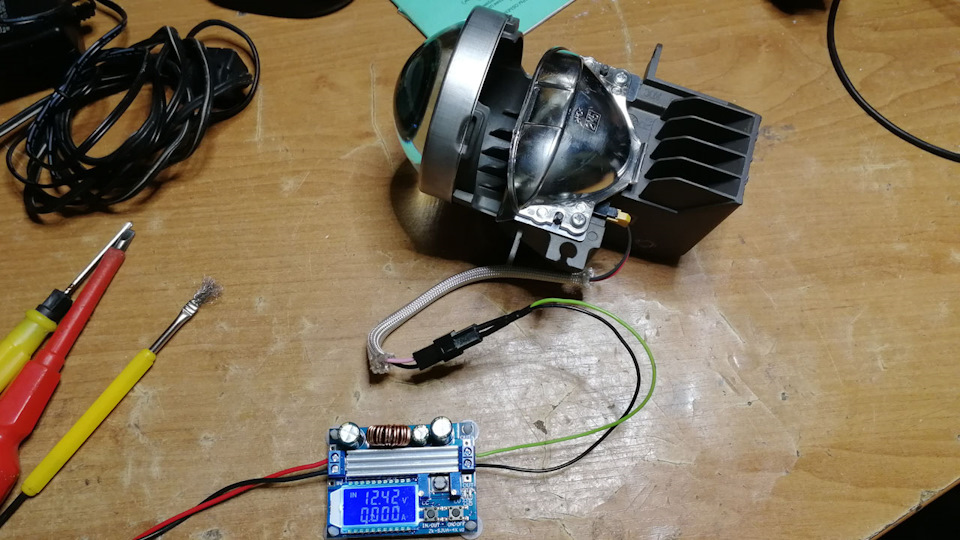

Для экспериментов использую повышающий/понищающий драйвер тоже с али — вот такое потребление выставлено штатному чипу.

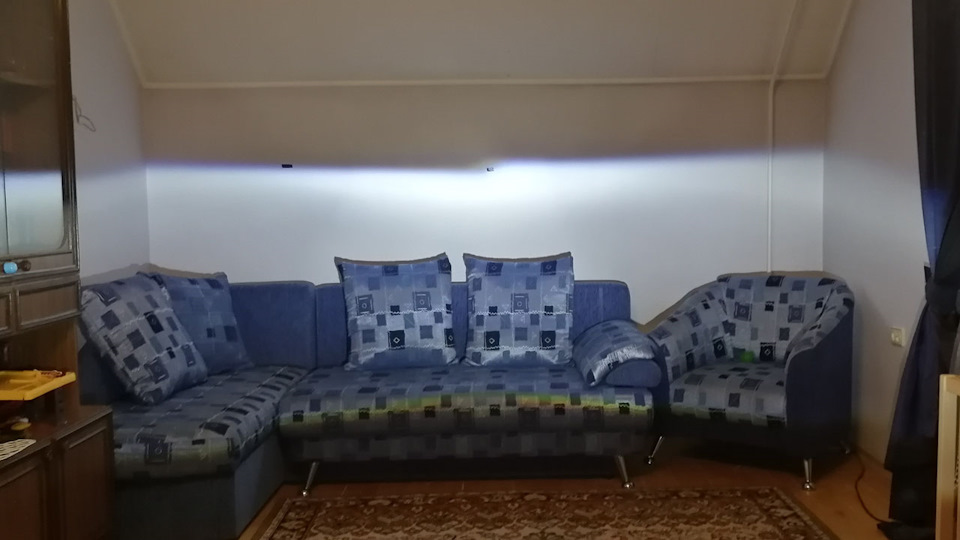

Ну и просто фото на стенке с телефона, как-то светит линза.
Китайские чипы приехали с интересной накладной где почему-то написано что чипы Osram.

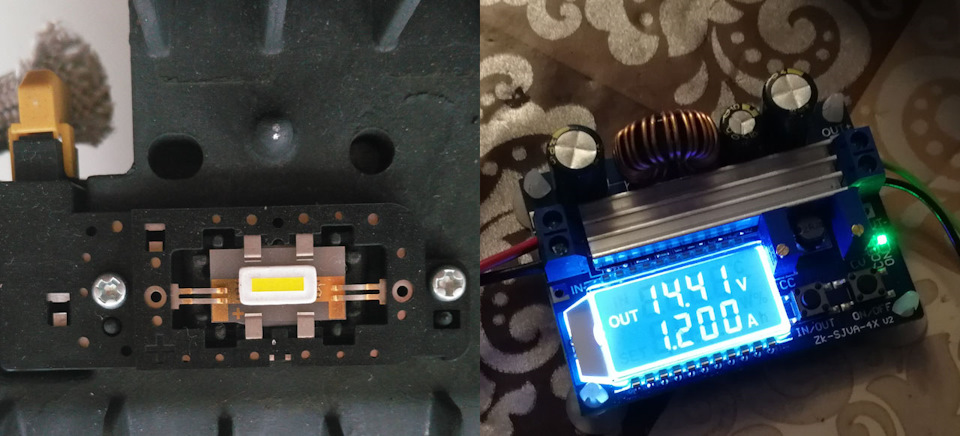

В одной линзе заменил чип и выставил следующее питание для него.
И так поехали, для начала посмотрим всю эпичность модификации на стенке.

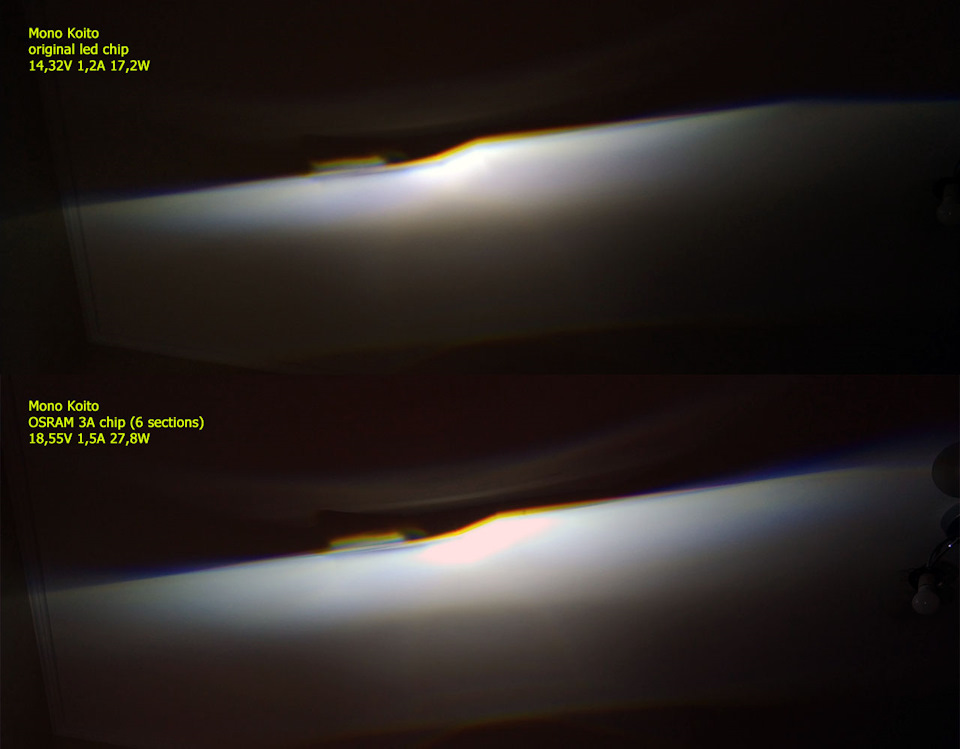

После обработки вот такой результат. Забавно что на средней части прямо очевидно заметны секции светодиода, впрочем как и сверху — явно проглядывается именно светящаяся часть по центру.
Бишка конечно вне конкуренции — её свет ярче и это при меньшем потреблении и как стало ясно — ставить подобный чип именно в бишку смысла нет, скорей всего света станет меньше.

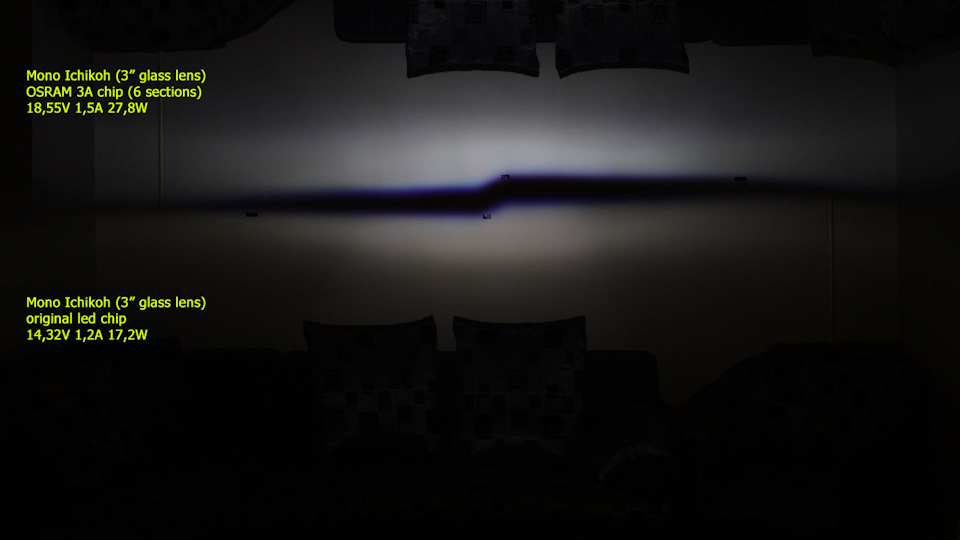

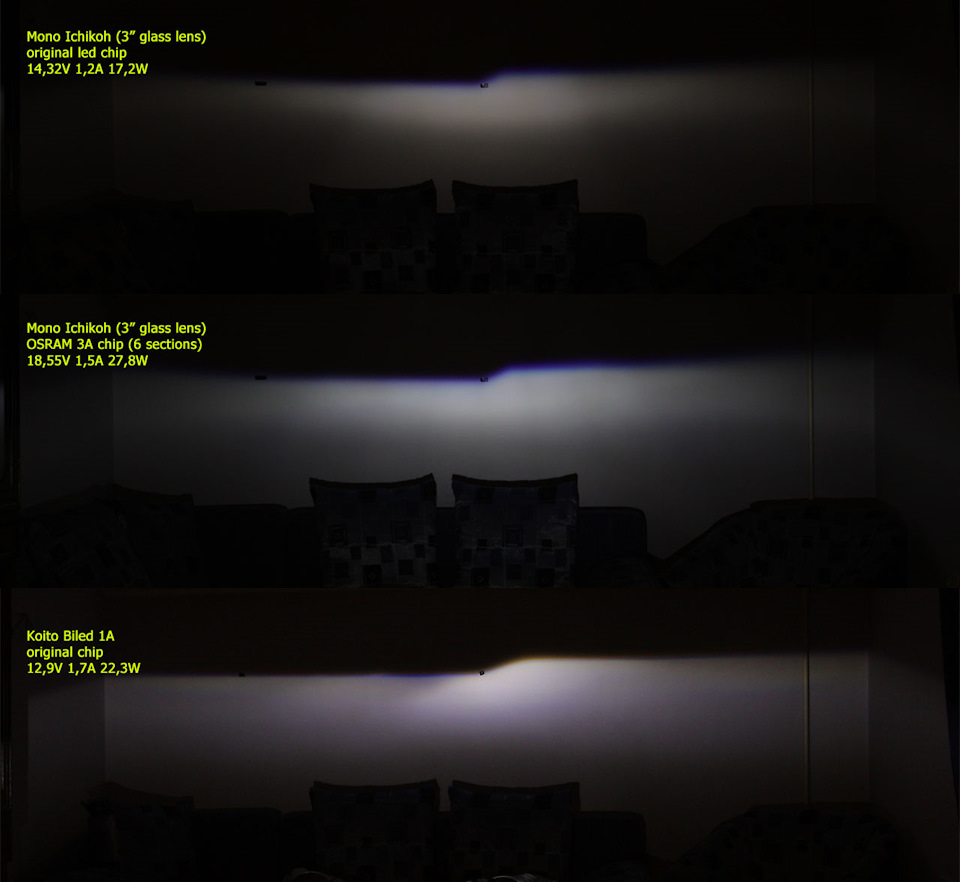

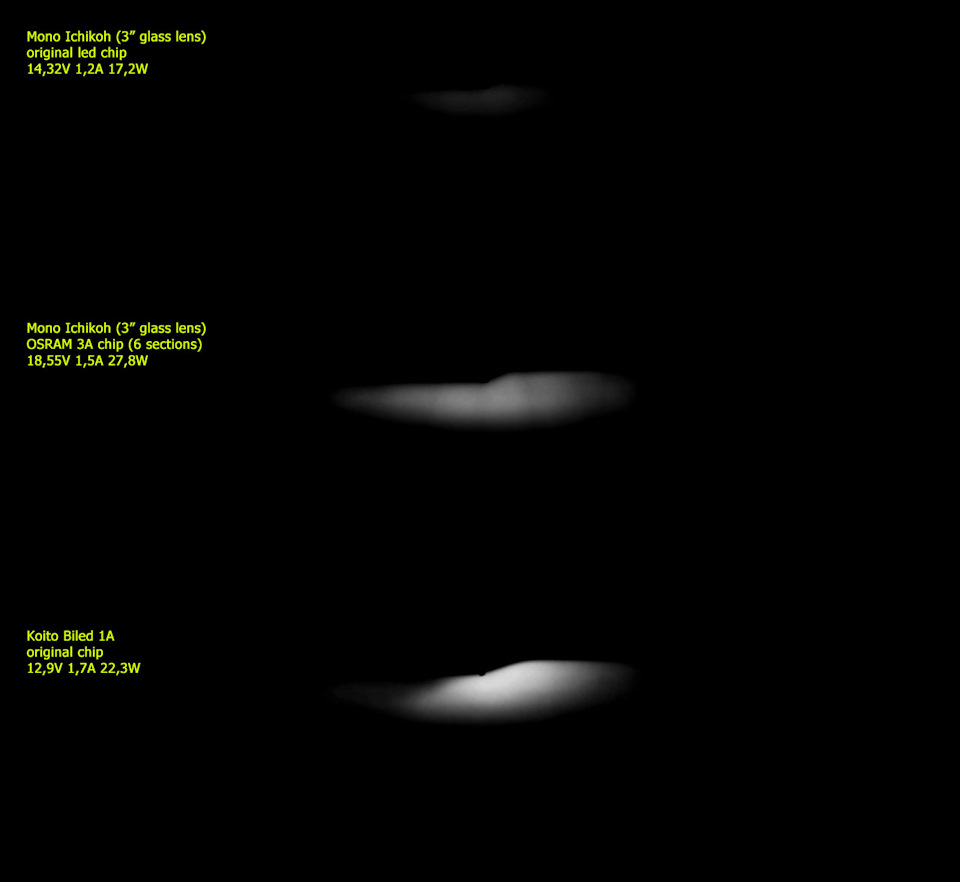

Если сложить две фото видна наглядная разница в свете и цвете чипов.

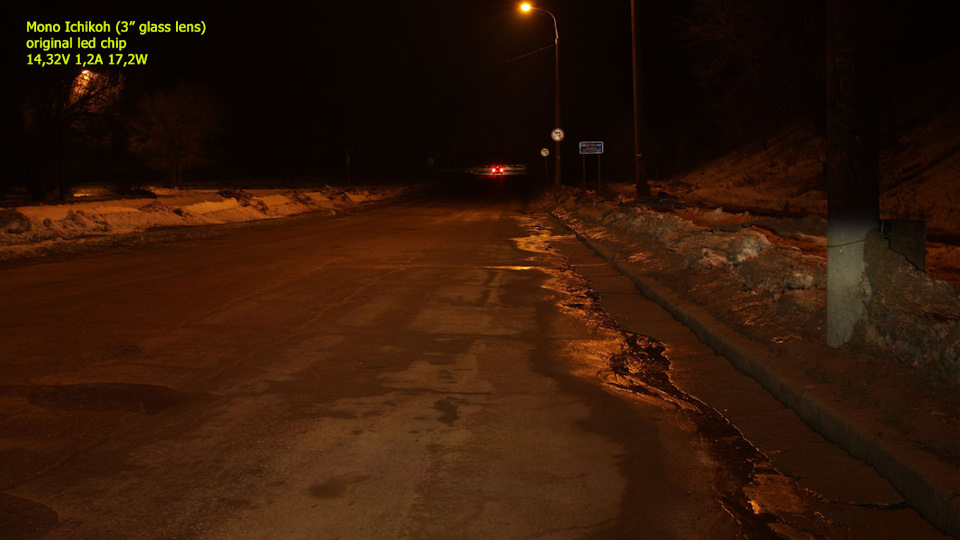

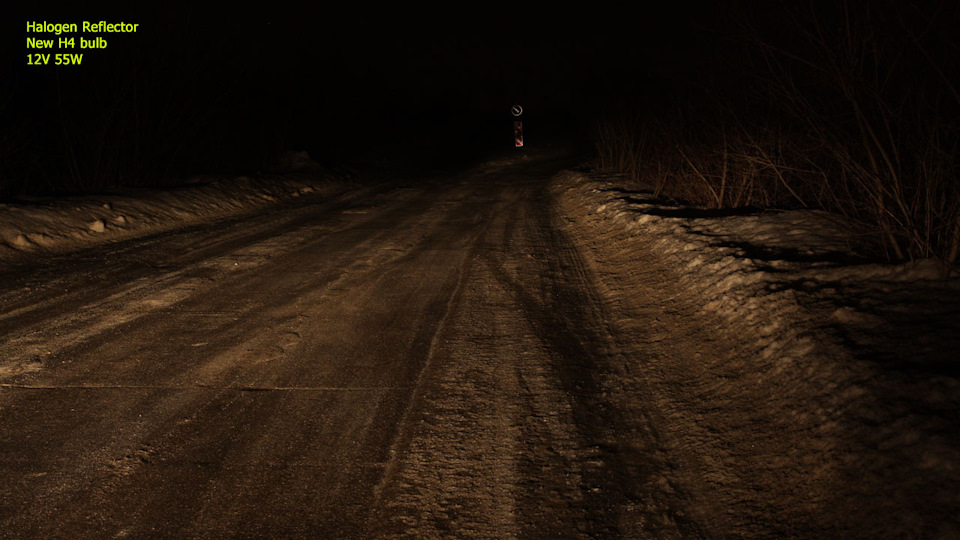

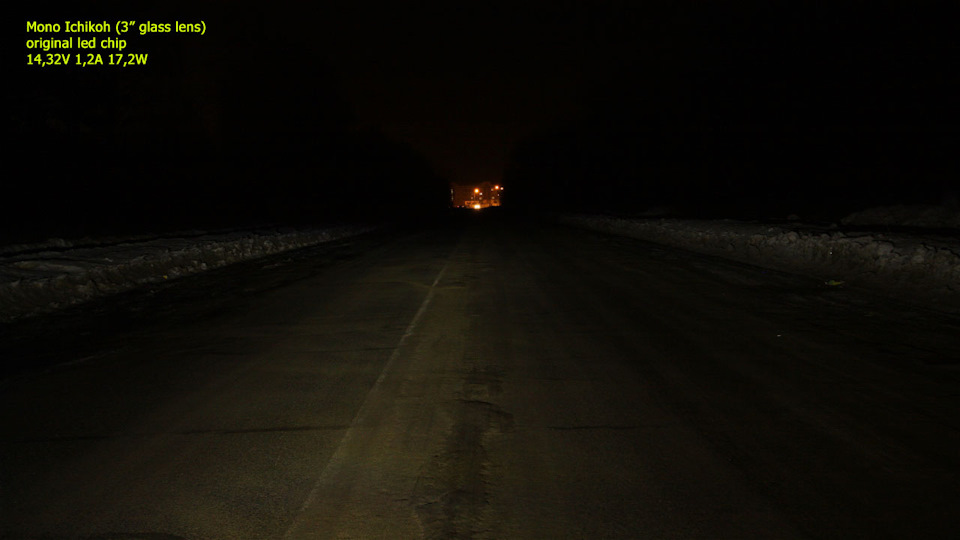

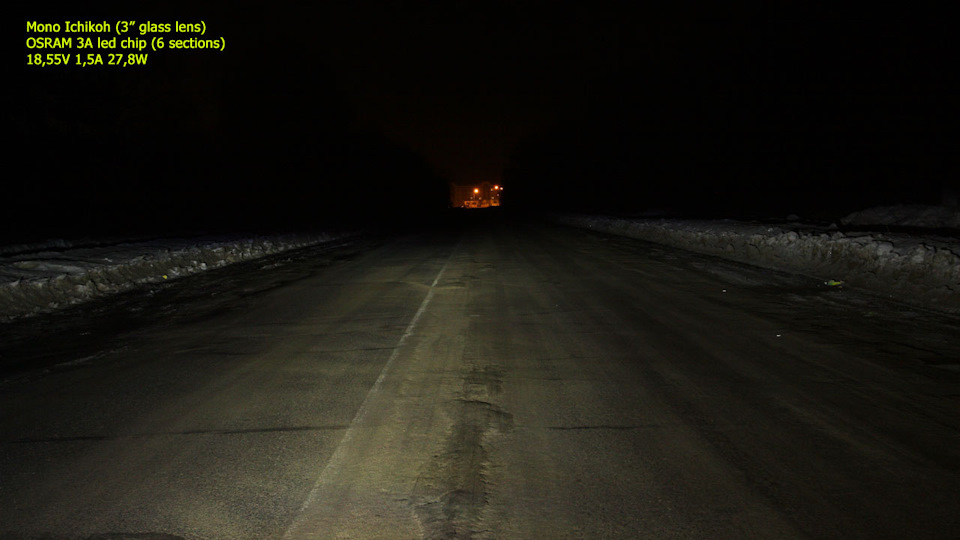

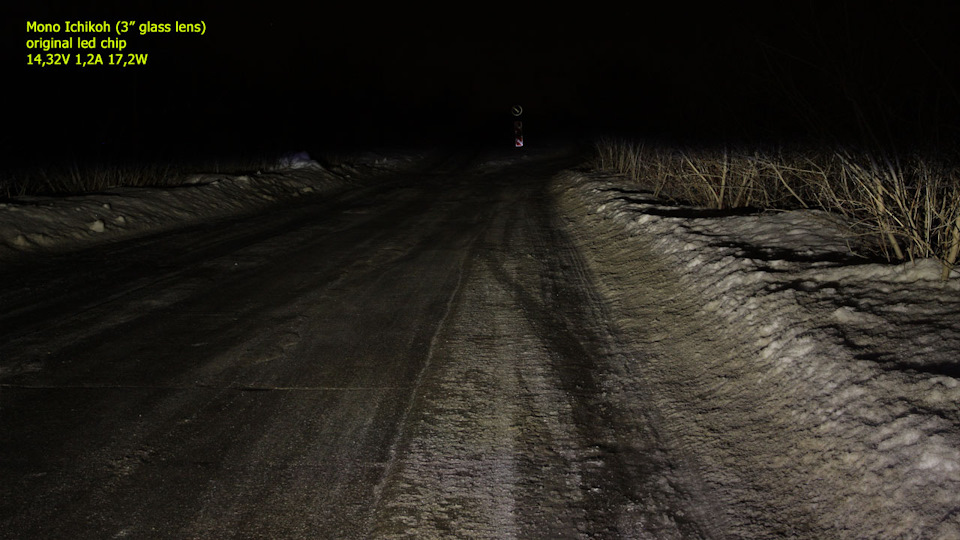

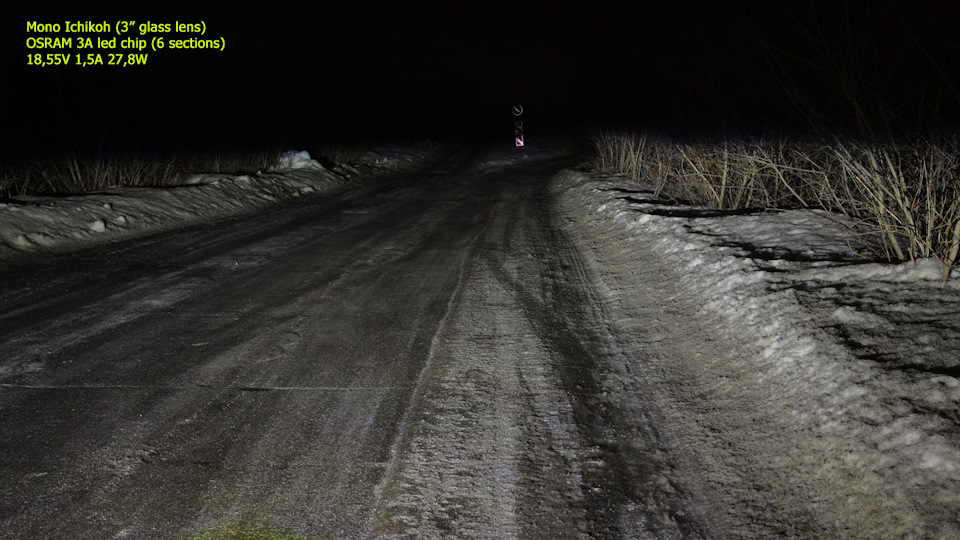

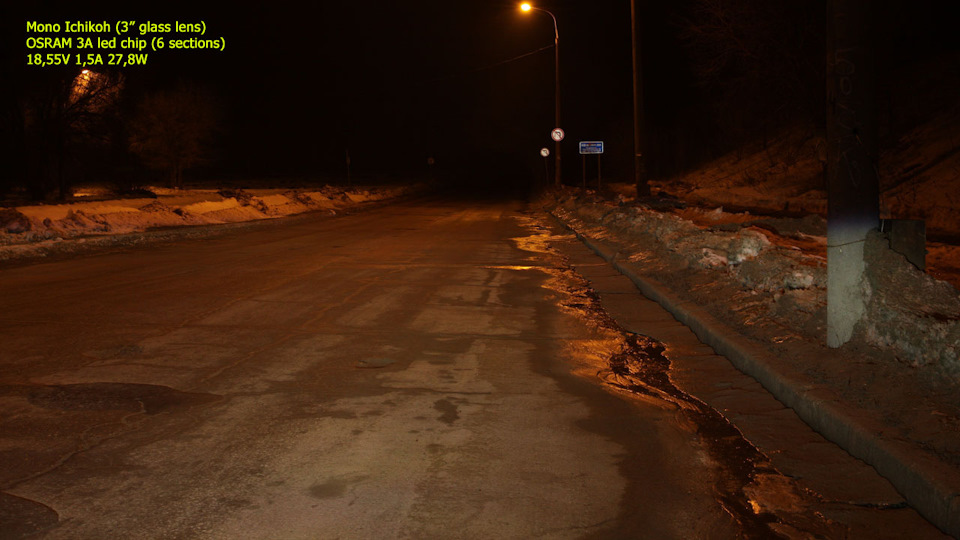

Теперь сравнение на дороге.
Я конечно догадывался, но мягко говоря был в лёгком недоумении что моно който, или как у меня ичикохи, являются аналогом галогенового света и не сильно его превосходят, их свет еле заметен на фоне городского освещения, полностью понимаю недоумение владельцев прадо и иных автомобилей где стоит mono koito.

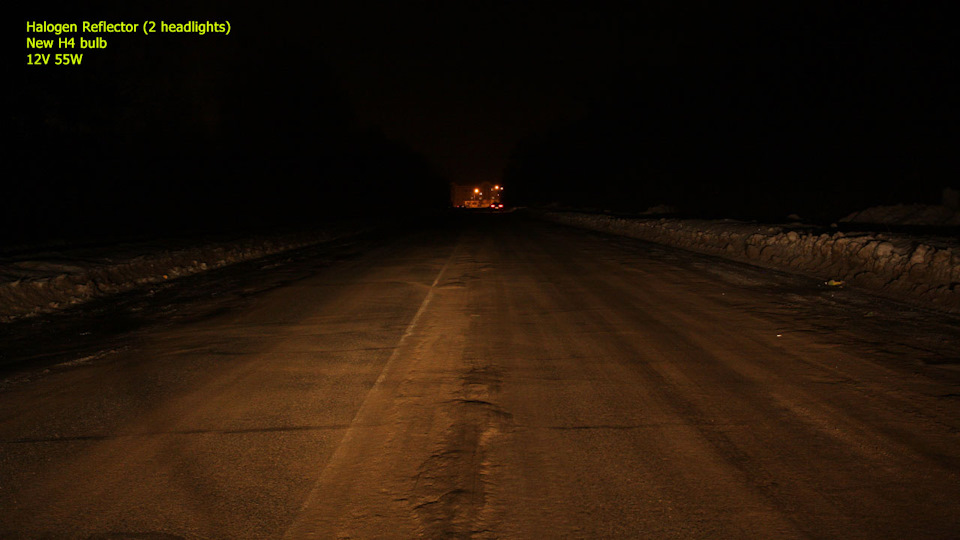

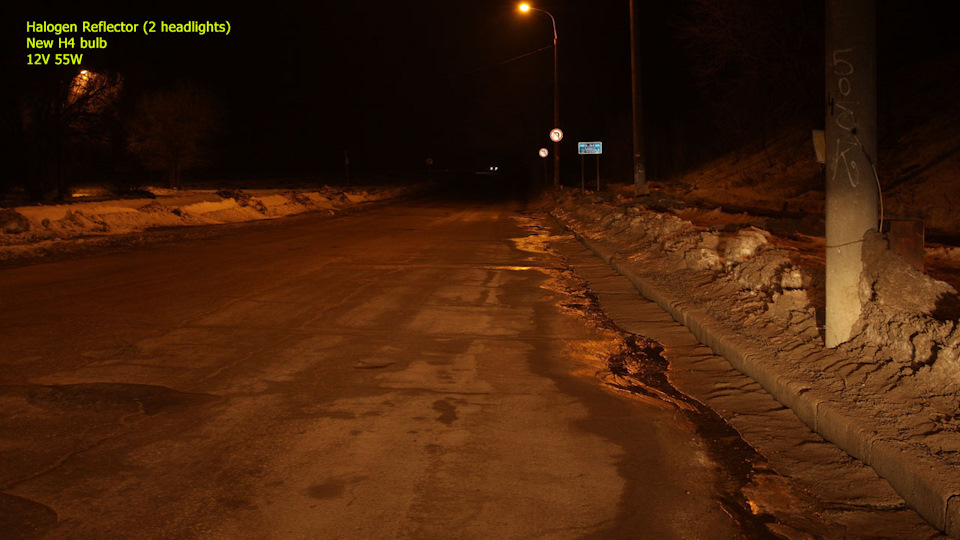

На неосвещённой дороге ситуация конечно получше за счёт более широкого света.
А одна модифицированная линза уже прилично добавляет по свету по всей площади освещённости.

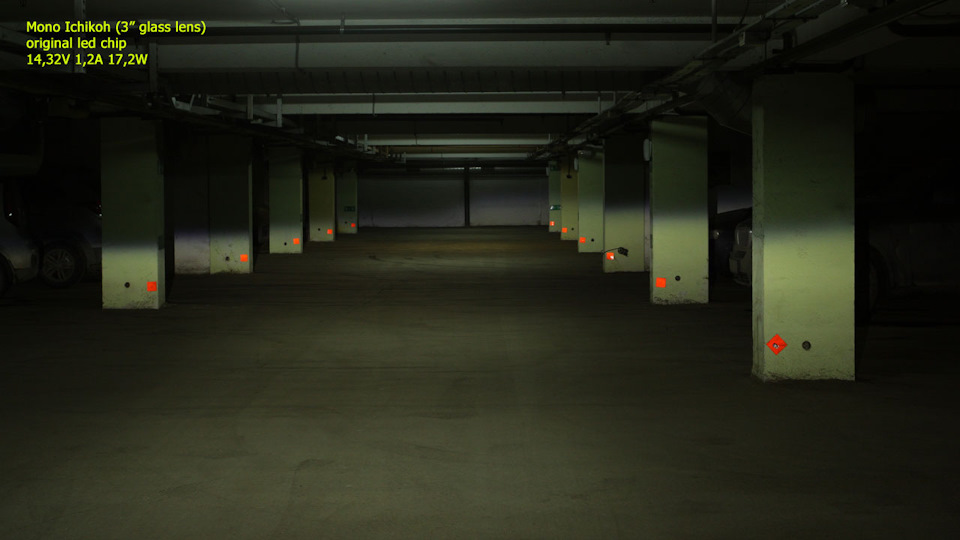

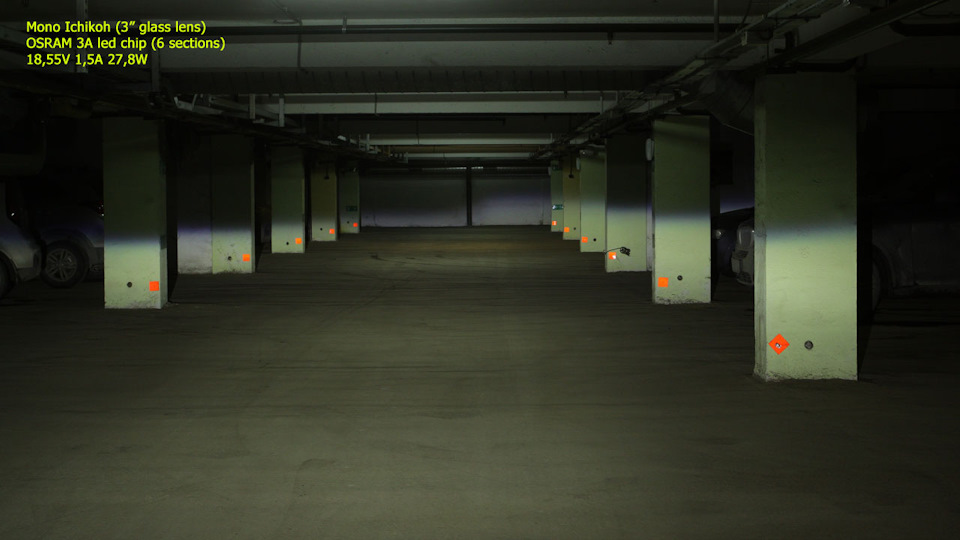

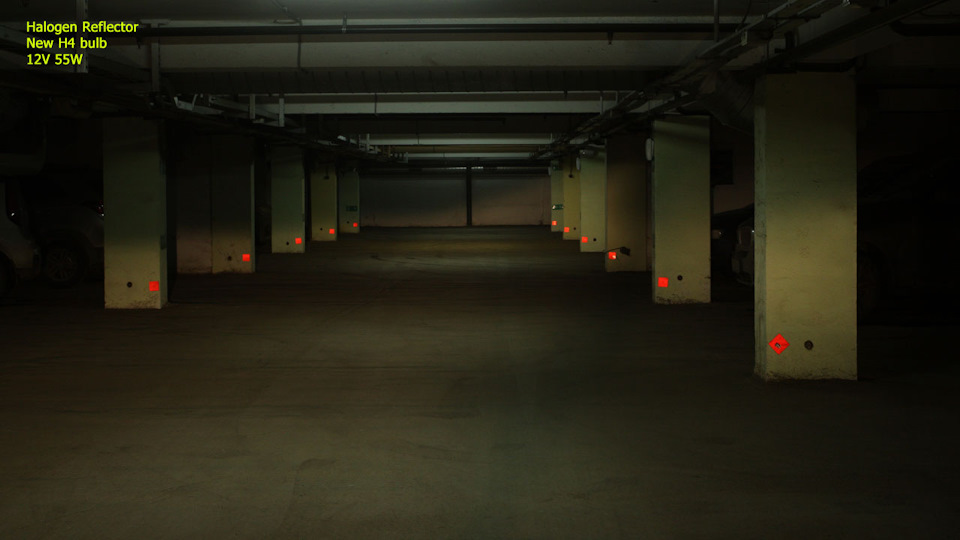

Финальное сравнение в моём паркинге.
Вообщем такой тюнинг имеет место быть, вам конечно придётся разбирать фару, модифицировать или заменять штатный драйвер (я надеюсь что энтузиасты сделают правильный, не китайский драйвер для этого) и обязательно придётся проверить как ваш модуль нагревается и не скорей всего, а точно придётся модифицировать систему охлаждения с пассивной на активную, к примеру у меня в селе в электронных компонентах продаются вот такие вентиляторы на двойных шарикоподшипниках, да не дёшево, но как видно результат этого стоит чтобы получше видеть.
Где купить:
1. OSRAM 3A LED чип;
2. LED драйвер с экраном;
3. LED драйвер без экрана — для первичной настройки необходимо будет два мультиметра для контроля напряжения и потребления чипа.
LED: Ichikoh, бимодуль

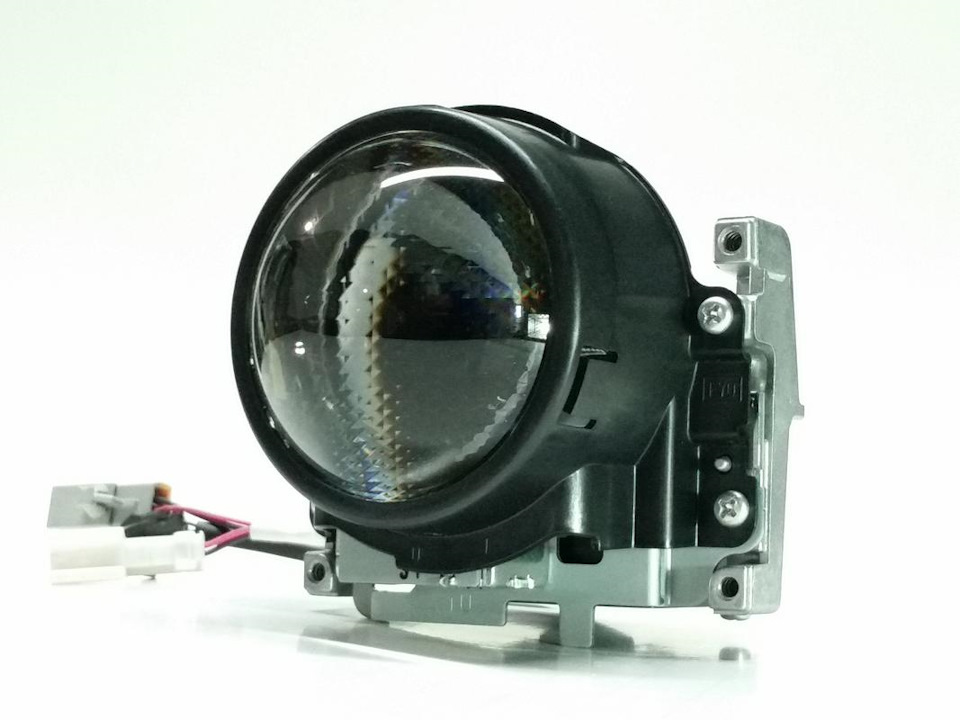

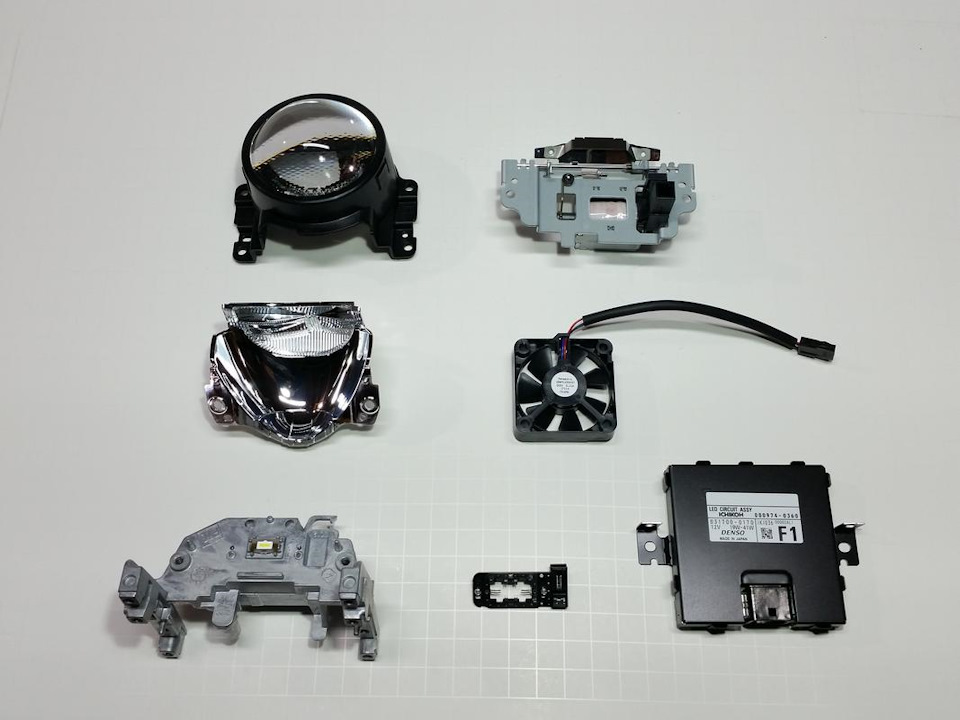

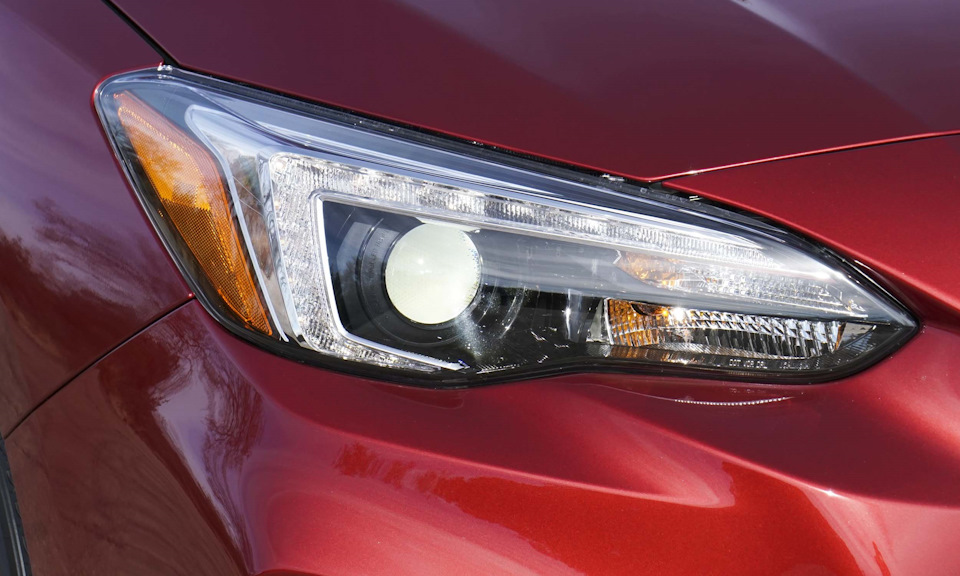

Еще одна заводская бишка, интеллектуальную версию фар форестера разбирал Naa-Stav и даже запускал её, а теперь посмотрим на простой бимодуль, такие идут в импрезе, в камри 2018 года

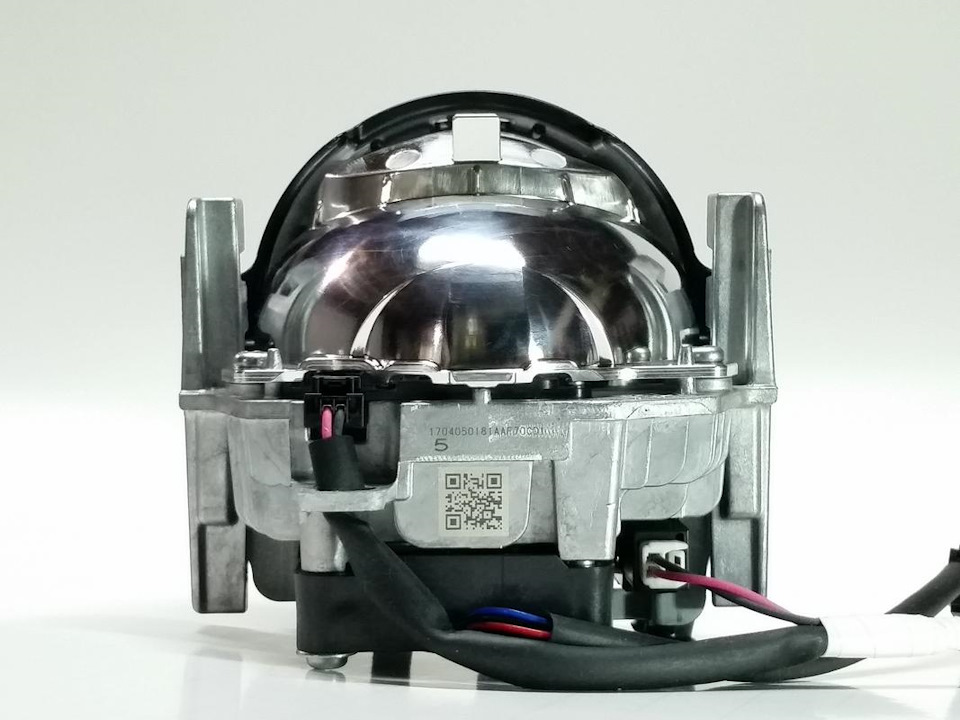

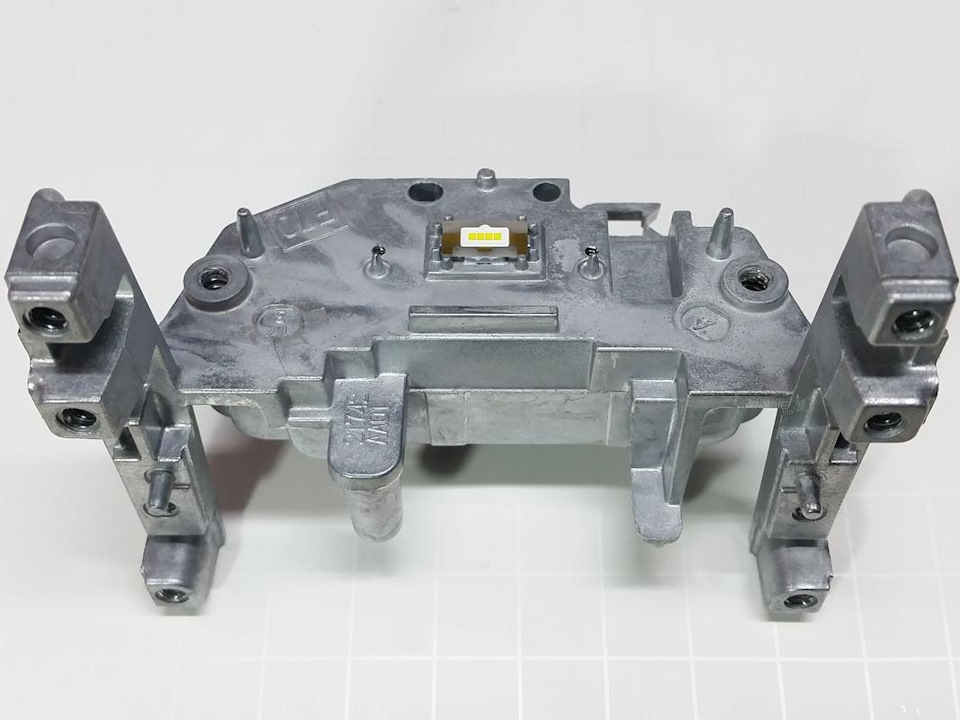

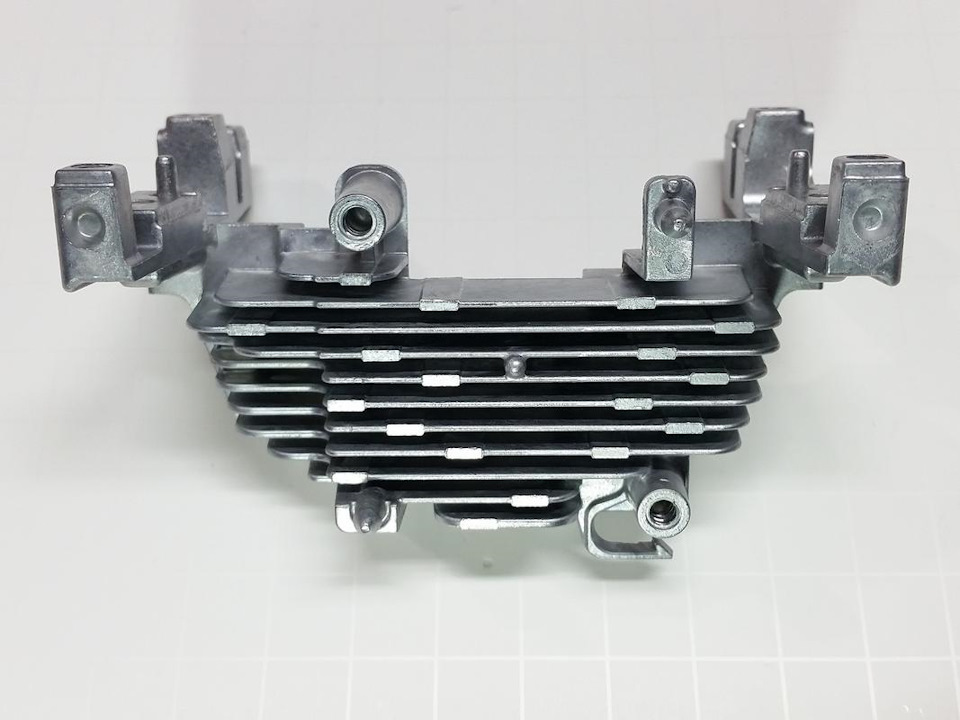

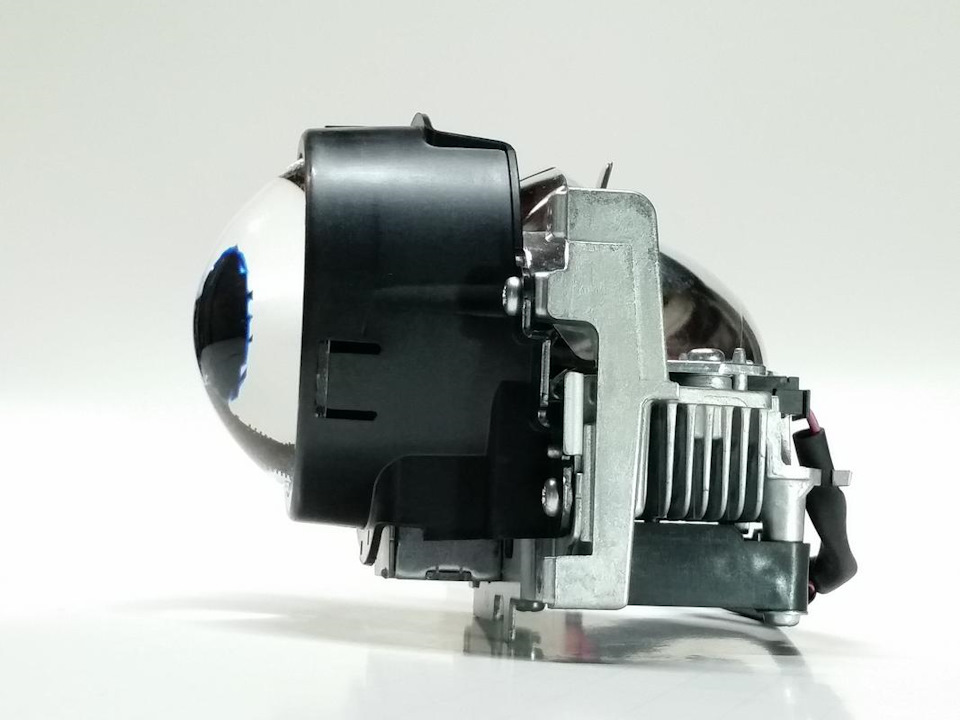

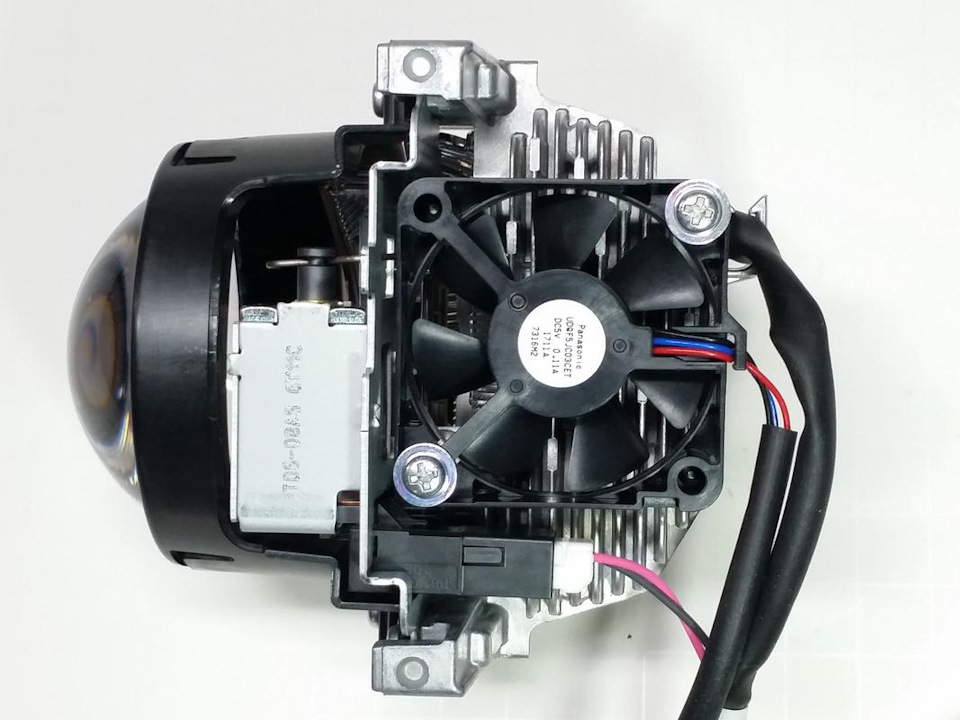

Визуально модуль очень похож на Koito — но размером от меньше, а за счёт активного охлаждения — радиатор достаточно компактный. Разбирается линза на следующие части:

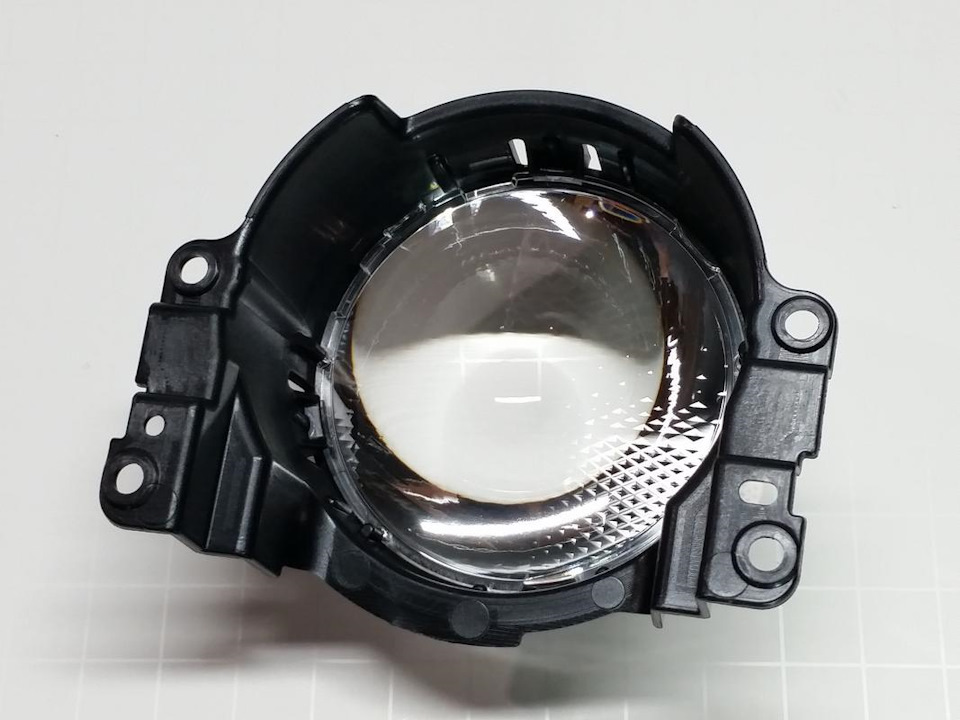

Линза 2,5 пластиковая с интересной насечкой — снаружи фары можно будет без проблем определить.

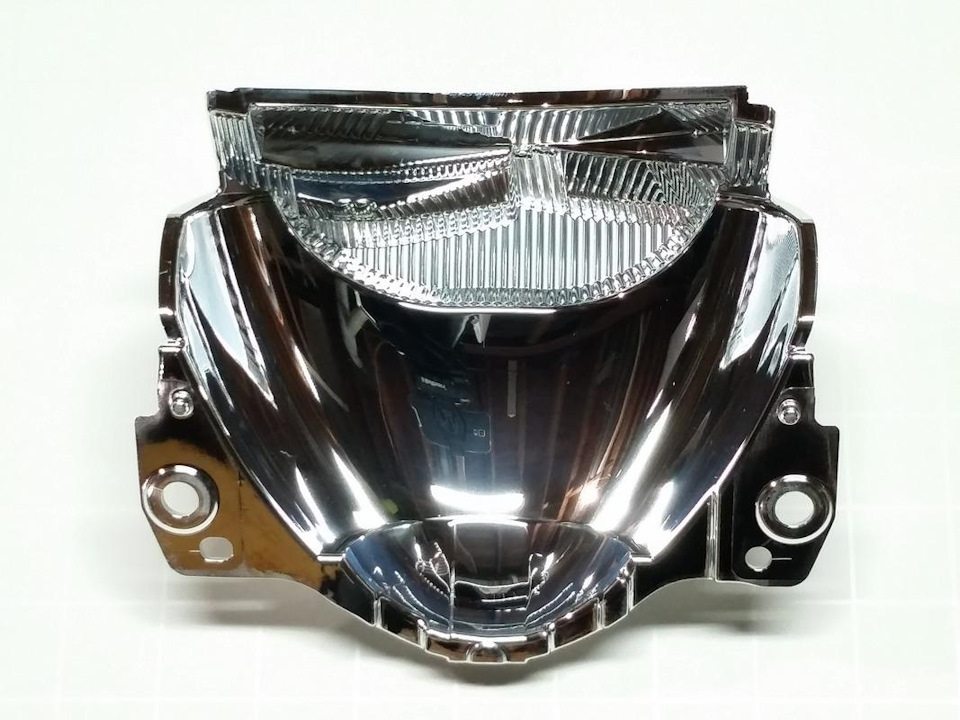

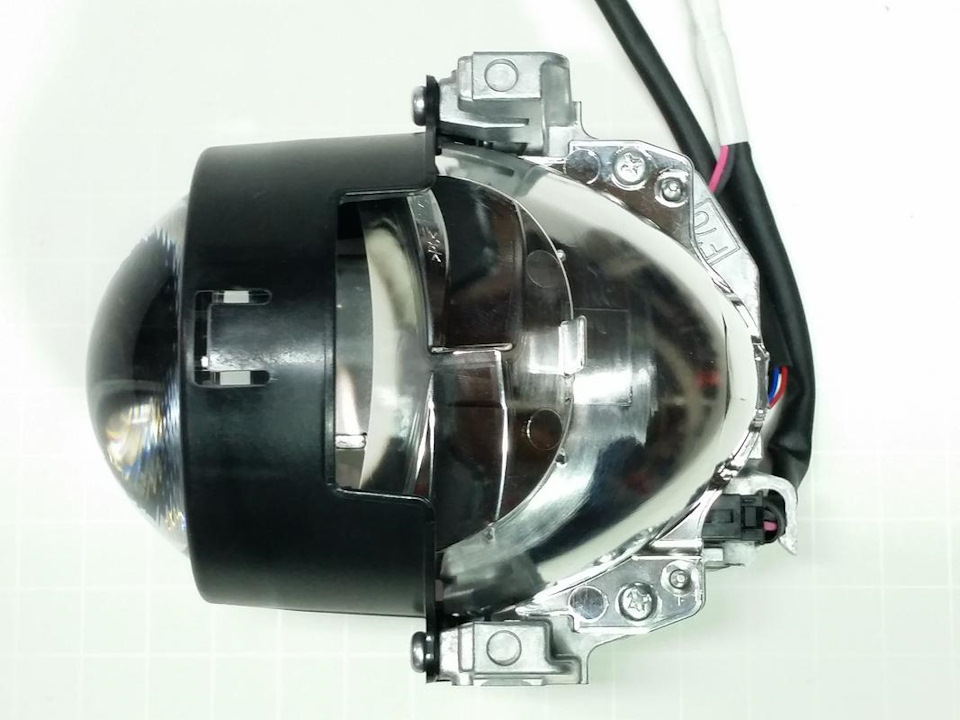

Отражатель развитый, с очень хитрой частью на выходе.

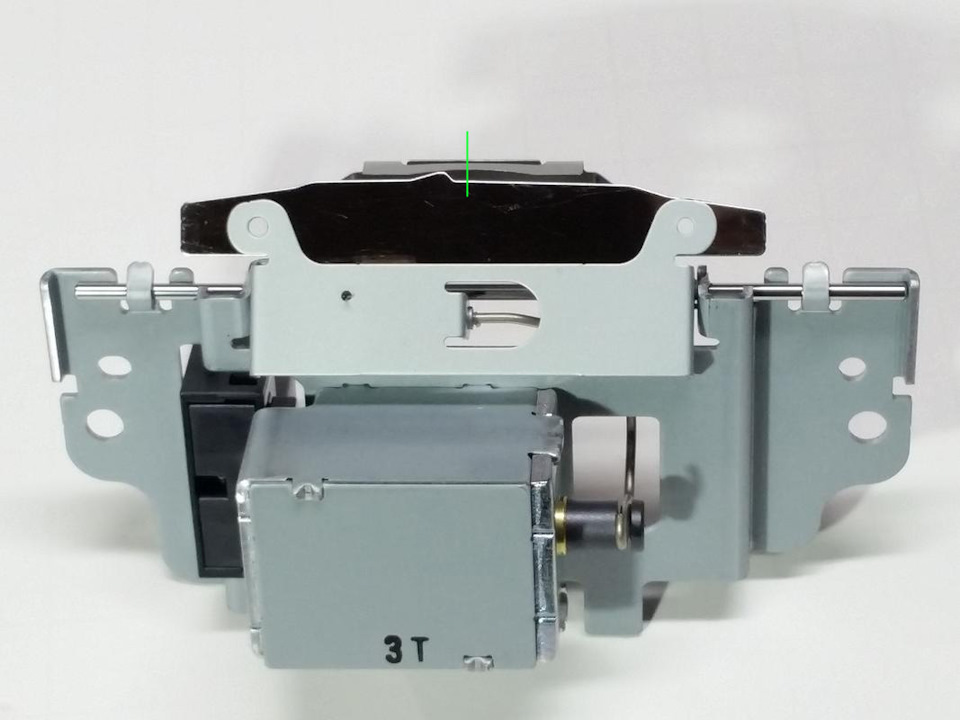

Поскольку фара для американского рынка — то шторка выполнена в соответствии со стандартом US DOT. Заметно смещение «галки».
Рама-радиатор охлаждается 5В вентилятором Panasonic.

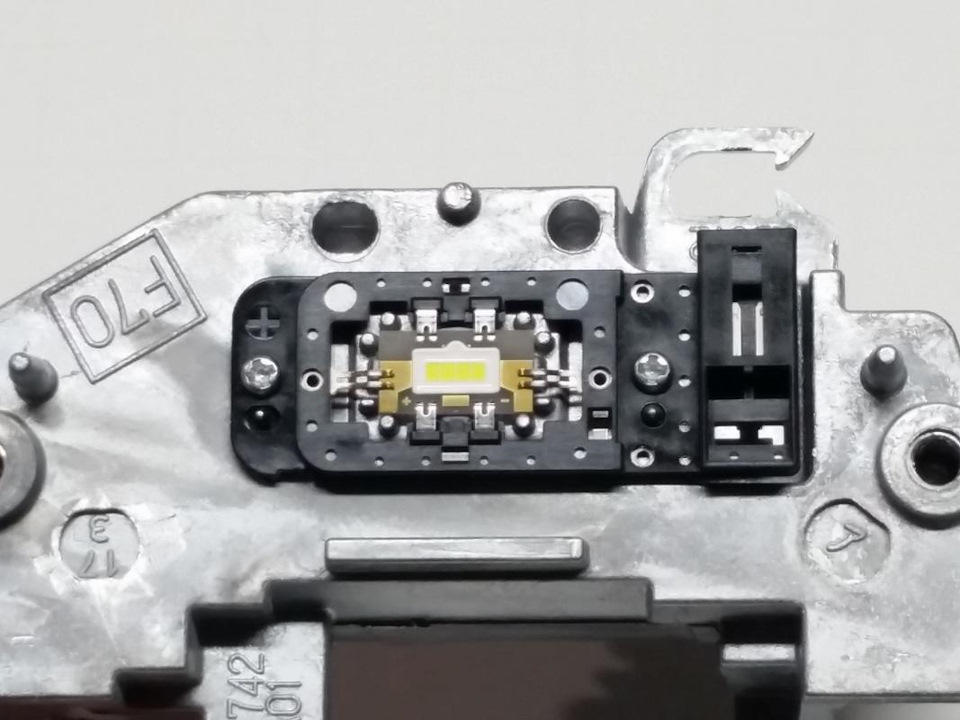

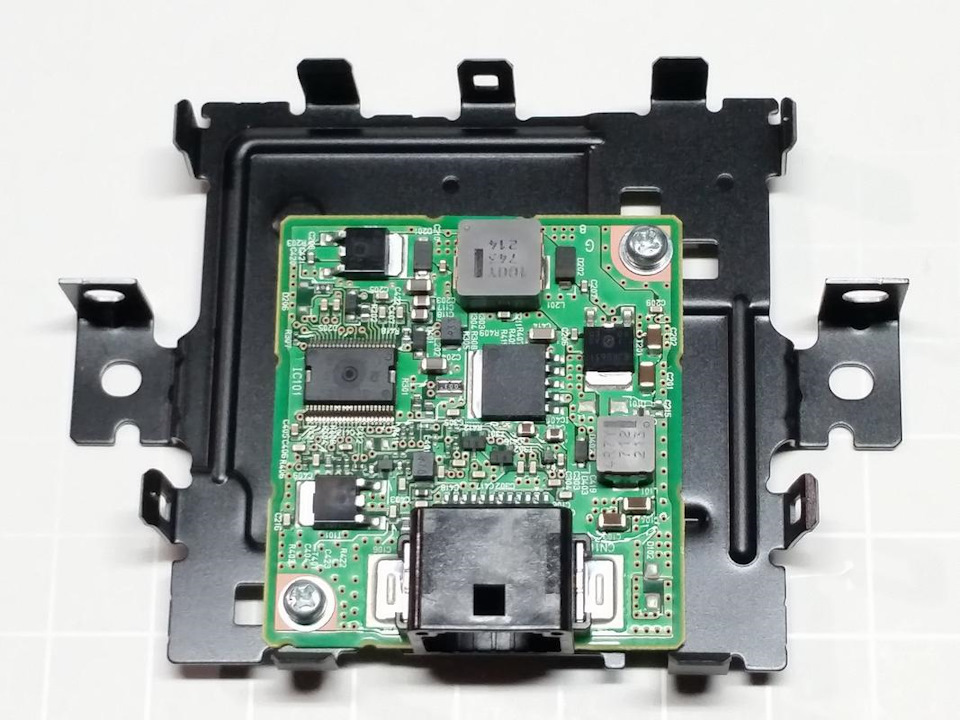

Чип закреплён рамкой с контактами.

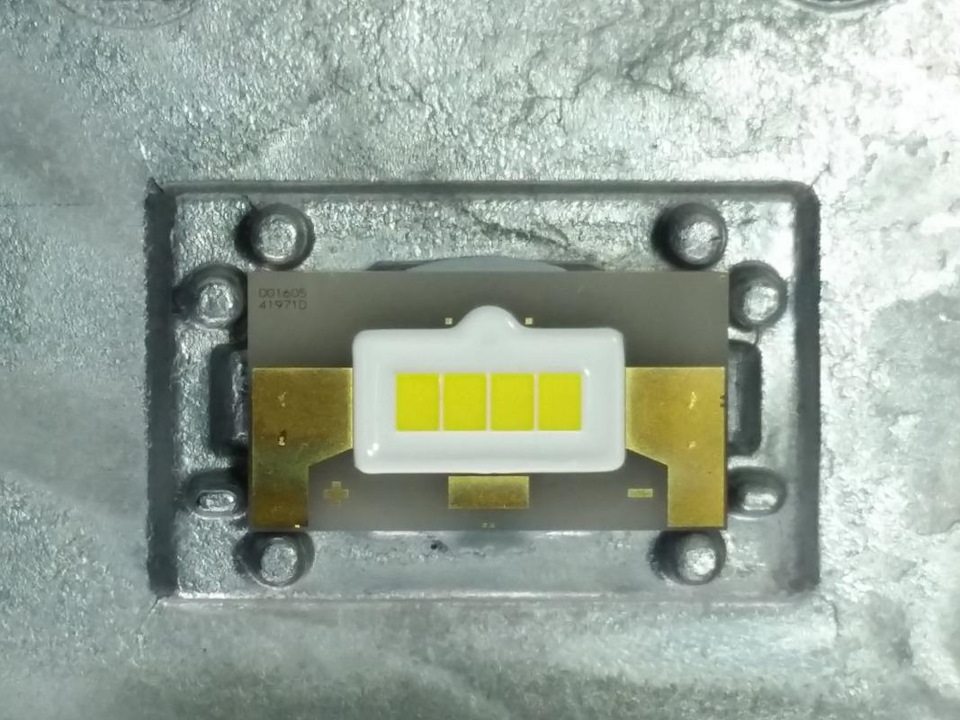

Сам чип производства Toyoda Gosei, он кажется похожий на чип Nichia, которые используются в линзах от Koito, за исключением силикона, в котором выполнены матрицы. Модуль потребляет на ближнем свете 28Вт и 33Вт на дальнем.

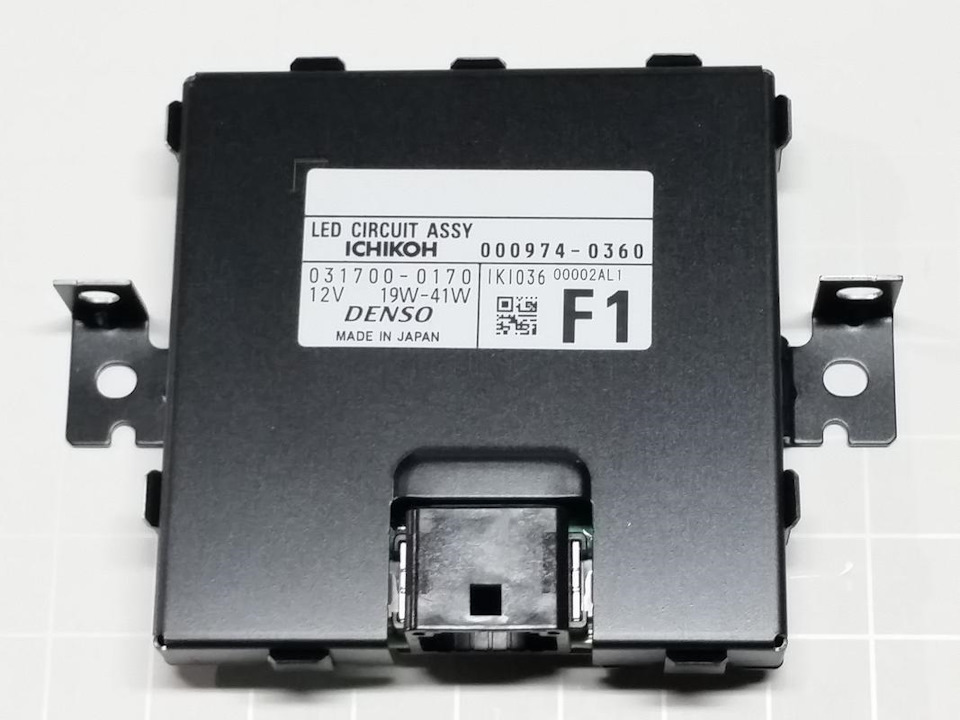

Еще одна приятная новость — драйвер выполнен внутренним в фаре, а значит на разборках билинза будет в основном попадаться с ними.

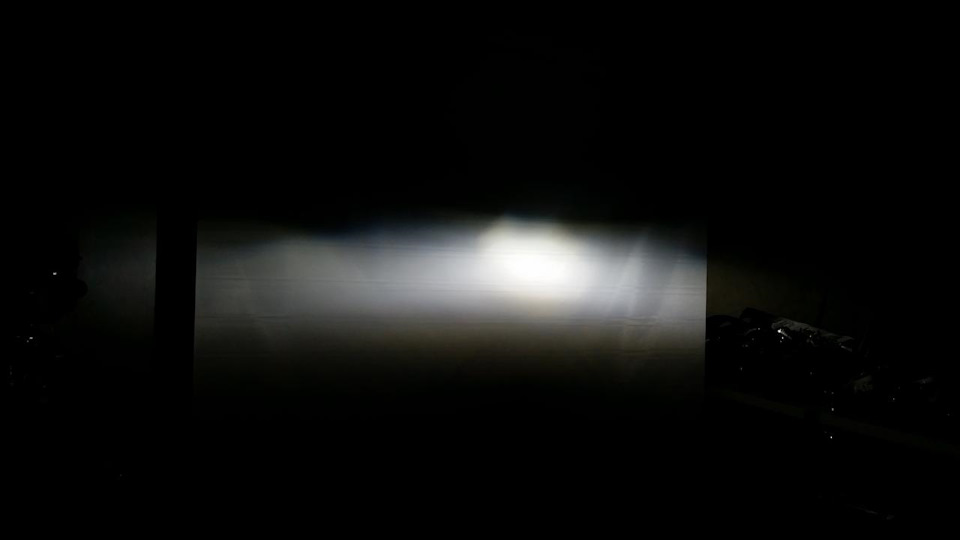

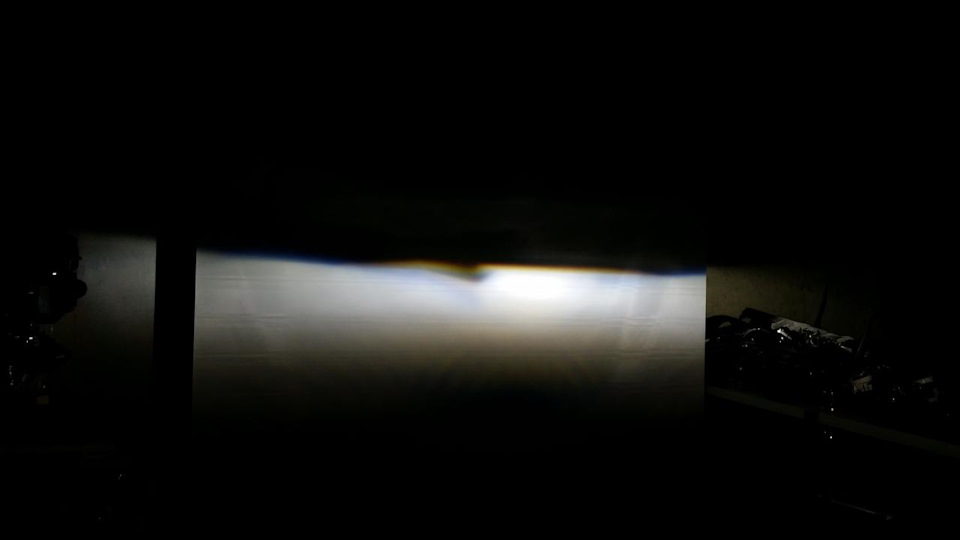

Свет с меньшей выдержкой, еще раз напомню что это американская СТГ. Самое яркое пятно смещено на право относительно галки, то есть если фары настраивать прямо относительно галки то светить они будут с упором на правую часть дороги.
Это отлично видно по дальнему свету.

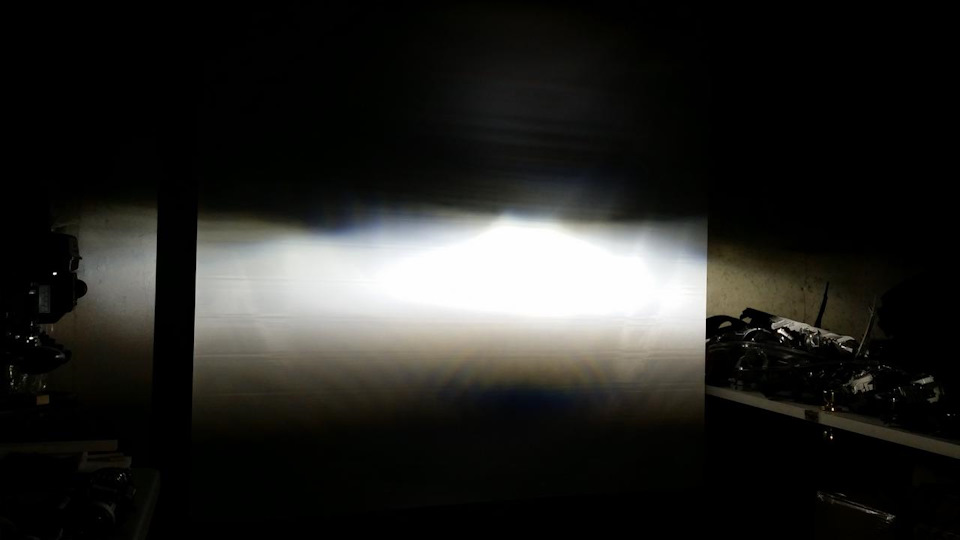

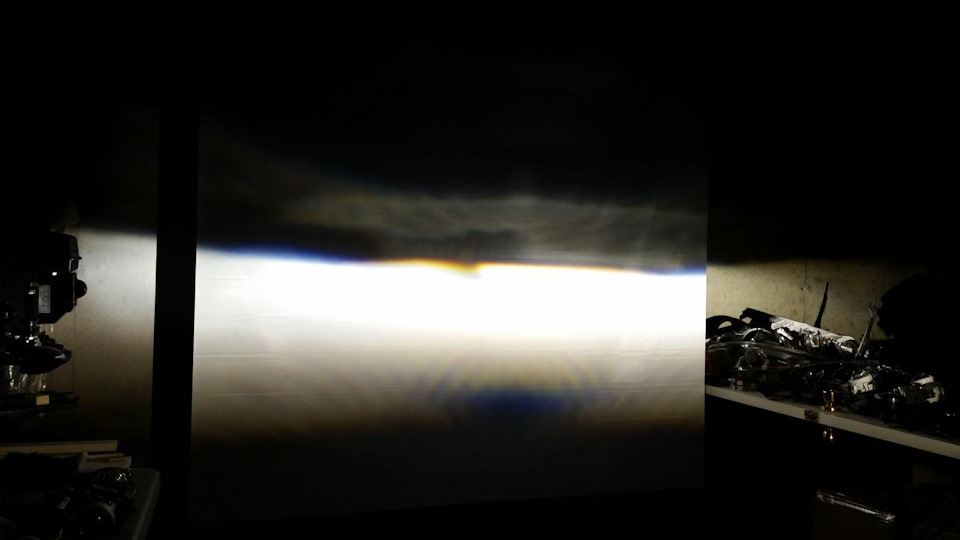

Свет с длинной выдержкой — прямо над центром СТГ сформирована хитрой рифлёной частью отражателя направленная засветка для знаков и других участников движения.
Основной свет практически весь используется в ближнем. Дальний всего лишь небольшой засвет вверх на треть высоты общего света.
Свет по центру на расстоянии 3-х метров:
Hella 223 lx
Koito 192 lx
AL Bosch 263 lx
Ichikoh Bi-led 327 lx
Комментарии 28
Денис, а подключение драйвера по каким проводам, не запомнилось? Там коричневый и оранжевый в левой части разъема друг над другом, и белый справа снизу.
К сожалению это не я подключал, источник где взял информацию указал в начале.
Подскажите, вы описывает чтотлинза имеет два режима, ближний и дальний! Как активировать функцию увеличение мощности при дальнем! Провод питания шторкой подключаются, шторка ккоацает а увеличение — прибавление света не вижу ( линзы от xv
С чего это светодиодная линза должна увеличивать мощность? не встречал такого. Приподнимается корректором мозгами машины свет — возможно, но мощность на светодиоде остаётся так же.
Возможно надпись на драйвере 19W-41W вводит в заблуждение.
Установил данные модули в Рав4 3 поколения 2007 год, доволен, результат превзошёл все ожидания, штатные модули галоген были в плохом состоянии, хотя пробег на авто 97 тыс. км. родной. но не чего не вечно, хром сверху лампы стал слазить на отражателе, в следствии чего упало качество света, что зимой на тёмных трассах совсем не радовало. Сверху на фото штатная линза H11 от Рав4 2006-2008 год(дорест).
Здравствуйте! А не пробовали данный модуль прокачать путем замены светодиодного чипа?
нет, такой бимодуль в руках не держал, но чувствую что алюминия не хватит нормально отвести всё тепло. одно дело когда прокачивается пассивный модуль с весьма объёмным радиатором.
А если что-то придумать с активным охлаждением, разогнать вентилятор?
Пробуйте, не забудьте рассказать потом
День добрый! Как запускали данные модули? Просто подали +12 на родные драйвера?
ездил больше года с этими модулями в качестве второй пары ближнего дальнего (подробности тут www.drive2.ru/l/513598649960235191/ )
общем, Денис, где-то у тебя ошибка в показаниях люксметра, ибо би-модули DM008 от Koito по центрам давали чуть больше освещенность. На стене с двух-трёх метров это было заметно. Либо в твоей сводной таблице обычные моно Който и точно не хватает би-шки DM008. Что не совсем справедливо
Пара вопросов относительно этих модулей, хотел бы поставить дм008, но банально не влазят.
1) эти ичикохи бывают с евросветом? На тех же свросубарях или российских камри
2) цветовая температура примерно какая? Хотелось бы более желтючие биледы (поближе к заводскому ксенону без синевы?
3) в целом какие сейчас порекомендуете биледы? Нужна относительная компактность, максимально широкая равномерная заливка и высокая яркость освещения по центру перед стг 🙂
1. Бывают
2. 5000k ±
3. х.з. (главное, чтоб не клоны китайские)
В конце показания люксметра на расстоянии 3м в самой яркой точке?
На модуле bosch al3 с лампой osram d1s xnb на 3,1м замерил 4800 lux ближний и 6200 дальний.
Прувет!
Фары с такими модулями Ichikoh куплены, как приплывут, затестим этот чип на 2300 люменов в сравнении с старыми и новыми версиями Koito…
у американцев всегда свет был редкостным го.ном. А тут ещё и диодные модули под их свет делать начали. Считаю что конкретно по этому модулю для американского рынка не стоит считать что модуль плохой. Надо его с нормального евро авто снять и там уже оценивать. Потому что будут совсем разные картины света на этих модулях в сравнении.
Поподробней)) тоже хочу ))
Не понимаю фишки американского света — а зачем смещать основной пучок на обочину?
Зеркала от sf9, нужна помощь

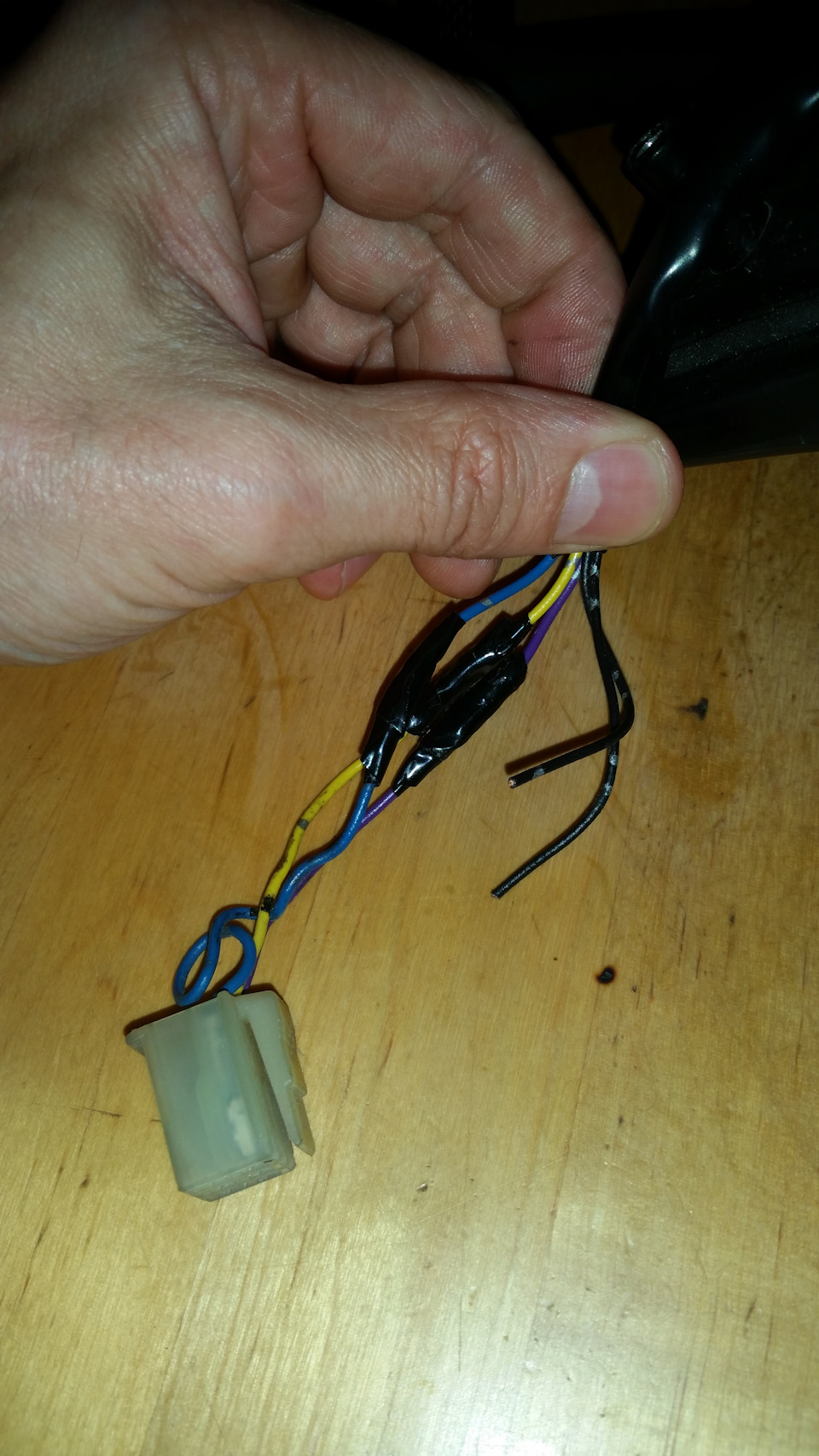

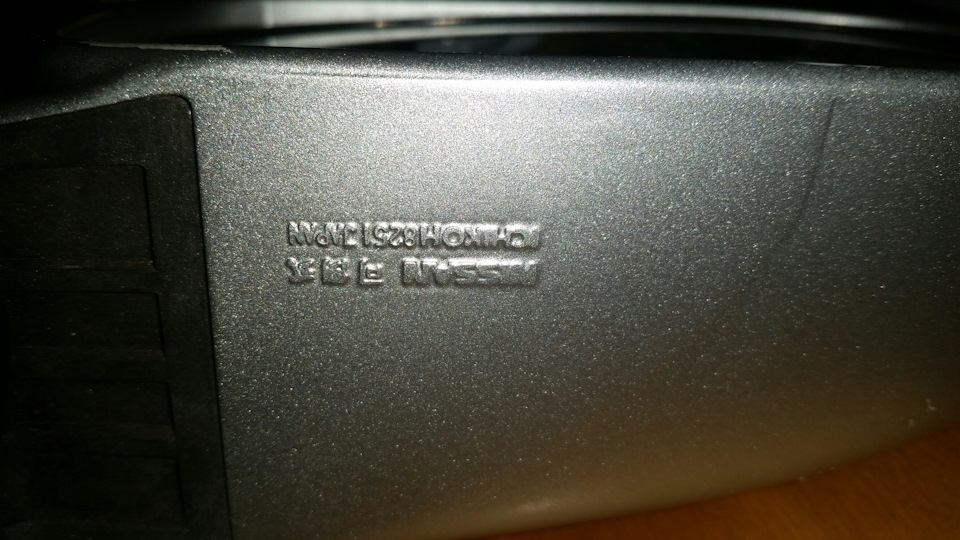

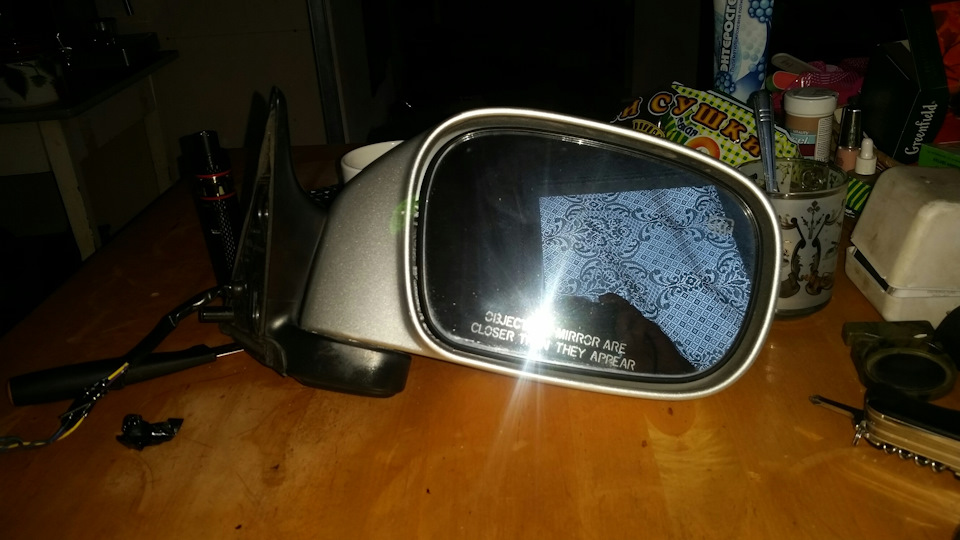

Купил зеркала Nissan Ichikoh8251, а вот с подключением чет разобраться немогу. Парни кто знает, проводов всего 5, куда какие, а то чет боязно, сжечь не хочеться.
