ЛИТЕЙНОЕ ПРОИЗВОДСТВО

1.1 Основные понятия и определения

Литейное производство, или литье – это способ изготовления заготовки или готового изделия путем заливки расплавленного металла в полость заданной конфигурации с последующим его затвердеванием.

Заготовки или изделия, получаемые методом литья, называют отливками.

Полость, заполняемая жидким металлом при литье, называется литейной формой.

Назначение литейной формы состоит в следующем.

1.Обеспечение необходимой конфигурации и размеров отливки.

2.Обеспечение заданной точности размеров и качества поверхности отливки.

3.Обеспечение определенной скорости охлаждения залитого металла, способствующей формированию требуемой структуры сплава и качества отливок.

По степени использования формы делят на разовые, полупостоянные и постоянные.

Разовые формы служат для получения только одной отливки, изготавливают их из кварцевого песка, зерна которого соединены каким-либо связующим веществом.

Полупостоянные формы – это формы, в которых получают несколько отливок (до 10-20), такие формы изготавливают из керамики.

Постоянные формы – формы, в которых получают от нескольких десятков до нескольких сотен тысяч отливок. Такие формы изготавливают обычно из чугуна или стали.

Стоимость литых изделий нередко намного меньше, чем изделий, изготовленных другими способами, однако для литья применимы не любые сплавы, а только те, которые обладают хорошими литейными свойствами. Основными литейными свойствами являются.

1. Жидкотекучесть – способность жидкого металла заполнять литейную форму, точно повторяя ее конфигурацию.

Чем выше жидкотекучесть, тем литейный сплав лучше. У стали и чугуна это свойство уменьшается с увеличением содержания серы и повышается с увеличением содержания фосфора и кремния. Перегрев сплава выше температуры плавления повышает его жидкотекучесть.

Жидкотекучесть оценивают по длине пути, пройденному жидким металлом до затвердевания. Высокую жидкотекучесть (>700 мм) имеют силумины, серый чугун, кремнистая латунь, среднюю жидкотекучесть (350-340 мм) имеют углеродистые стали, белый чугун, алюминиево-медные и алюминиево-магниевые сплавы, низкую жидкотекучесть имеют магниевые сплавы.

2. Усадка – уменьшение размеров отливки при переходе металла из жидкого состояния в твердое. Чем меньше усадка, тем литейный сплав лучше. Различают усадку объемную (уменьшение объема) и линейную (уменьшение линейных размеров). Это свойство зависит главным образом от химического состава сплава. Ориентировочно линейная усадка составляет 1% для чугунного литья и 2% – для стального и цветного. Разумеется, каждая конкретная марка литейного сплава имеет свое значение усадки.

3. Склонность к ликвации. Ликвацией называют химическую неоднородность по объему отливки. Чем меньше склонность к ликвации у литейного сплава, тем он лучше.

В литейном производстве применяют много самых различных сплавов. Наиболее распространенным является серый чугун, из которого в отечественном машиностроении делают около 75% отливок (по массе), из стали – около 20%, из ковкого чугуна – 3% и около 2% литых деталей изготавливают из сплавов цветных металлов.

Существует два способа заливки металла в формы.

1.Обычная заливка, при которой металл заполняет литейную форму свободно под действием силы тяжести. К этому способу относится литье в песчано-глинистые формы.

2.Специальные способы литья, их существует около 15, основными из которых являются:

· литье под давлением;

· литье в кокиль (в металлические формы);

· литье в оболочковые формы;

· литье по выплавляемым, выжигаемым или растворяемым моделям.

Литье в песчано-глинистые формы – основной метод производства отливок. Этим методом получают литые детали как простой, так и сложной формы, наиболее крупные отливки, которые нельзя получить другими способами.

Применение специальных способов литья позволяет уменьшить брак в литейном производстве. При литье в металлические формы, центробежным литьем обеспечивается получение отливок высокой точности. Наряду с этим специальные способы литья применимы лишь для изделий сравнительно небольших размеров (масса до 300 кг).

Для изготовления литейной формы необходимо иметь модельный комплект. В общем случае модельный комплект состоит из модели, стержневого ящика и моделей элементов литниковой системы.

Модель – это прообраз будущей отливки, с помощью модели формообразуется, в основном, ее наружная конфигурация. От отливки модель отличается материалом, наличием стержневых знаков (если отливка полая и для формирования полости необходим стержень), наличием разъема (если формовка производится по разъемной модели), размерами, превышающими соответствующие размеры отливки на величину линейной усадки сплава.

Стержневой ящик – это часть модельного комплекта, предназначенная для изготовления стержня. Стержень, в свою очередь, необходим для формирования внутренней конфигурации отливки (для получения отверстий).

Литниковая система – это совокупность каналов в литейной форме, подводящих расплавленный металл, улавливающих шлак и неметаллические включения, отводящих из формы газы, а также питающих отливку жидким металлом в процессе ее кристаллизации.

1.2 Технология получения отливок

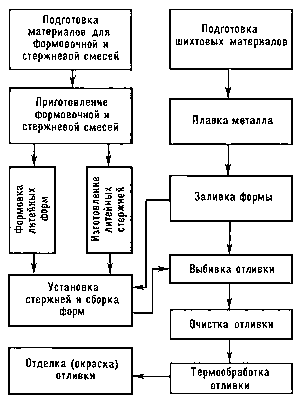

Технологический процесс производства отливок в песчано-глинистых формах включают формовку, т. е. приготовление полуформы и стержней; сборку литейных форм; заливку расплава, выбивку и очистку отливок.

Для изготовления литейных форм из формовочных смесей применяют модельно-опочную оснастку. В нее входят модели, модельные плитки, стержневые ящики и т. д.

Для облегчения изучения процесса изготовления отливки рассмотрим схему технологического процесса (рис. 1).

По чертежу детали (рис. 1, а) технолог-литейщик разрабатывает чертеж модели и стержневого ящика. В модельном цехе по этим чертежам изготовляют модель (рис. 1, б) и стержневой ящик (рис. 1, в), при этом учитываются припуски на механическую обработку и усадку сплава при остывании. С целью получения опорных поверхностей для установки стержней на моделях выполнены стержневые знаки. По стержневому ящику формуют стержень (рис. 1, г), который предназначен для образования в отливке внутренней полости.

Для заливки формы металлом имеется литниковая система, состоящая из чаши, стояка, шлакоуловителя, питателей и выпоров (рис. 1, e). При сборке в нижнюю полуформу устанавливают стержень, затем соединяют обе полуформы и нагружают балластом. Литейная форма в сборе показана на рис. 1, д.

В плавильном отделении расплавляют металл и заливают в формы. Остывшую отливку выбивают из формы и передают в отделение очистки и обрубки, где ее очищают от формовочной стержневой смеси и обрубают остатки литника, заливы и др.

Модели – приспособления, при помощи которых в формовочной смеси получают отпечатки – полости, соответствующие наружной конфигурации отливок. Отверстия и полости внутри отливок образуют при помощи стержней, установленных в форме при их сборке.

Преимущество деревянных моделей – дешевизна и простота изготовления, недостаток – недолговечность. Модели окрашивают для чугунных отливок в красный цвет, для стальных в синий. Стержневые знаки окрашивают в черный цвет.

Металлические модели чаще всего делают из алюминиевых сплавов. Эти сплавы легки, не окисляются, хорошо обрабатываются резанием.

При машинной формовке обычно применяют металлическую модельную оснастку с установкой модели с установкой модели и литниковой системы на металлической модельной плите.

Стержни формуют в деревянных или металлических стержневых ящиках.

Формовка, как правило, производится в опоках – прочных и жестких металлических ящиках различной формы, предназначенных для изготовления в них литейных полуформ из формовочной смеси путем ее уплотнения.

Для изготовления литейных форм и стержней применяют смеси из природных песков и глин с добавкой необходимого количества воды. Качество, состав и свойства материалов и смесей зависит от условий службы их в литниковой форме.

Формовочные и стержневые смеси должны иметь следующие свойства:

– прочность (для сохранения целостности при сборке, транспортировании, механическом воздействии);

– огнеупорность (при соприкосновении с металлом не должны плавиться, спекаться, пригорать к отливке, размягчаться);

– пластичность (сохраняют форму после снятия нагрузки);

– неприлипаемость смеси к модели, стержневому ящику и в плоскости разъема формы;

– легкость удаления смеси при очистке отливок;

– долговечность, т.е. способность смесей сохранять свойства после многократного использования;

Зерновая часть песков должна состоять преимущественно из зерен кварца (SiO₂) в лучших сортах песка содержание SiO₂ ³ 97%, в худших содержание SiO₂ ³ 90%.

К глинистой части песка условно относят все содержащиеся в нем частицы размером менее 0,022 мм.

Обыкновенные формовочные глины состоят в основном из кристаллов каолина Al₂O₃·2SiO₂·2H₂, не обладающих внутрикристаллическим набуханием.

Для изготовления формовочных и стержневых смесей, кроме песка и глины, применяют органические и неорганические связующие материалы. Органические связующие материалы сгорают и разлагаются при высоких температурах. К этим материалам относят льняное масло, олифу, крепетель (растительное масло, канифоль, уайт-спирт), пек торфяной и древесный, канифоль, пектиновый клей, патоку и ряд других. В качестве неорганических связующих используют цемент и жидкое стекло.

В литейных цехах, имеющих механизированные землеприготовительные заготовки, пользуются единой формовочной смесью. В цехах с меньшей степенью механизации употребляют облицовочные и наполнительные смеси, первые более качественные и служат для образования внутреннего, соприкасающегося с отливкой слоя.

Для предотвращения пригара и улучшения чистоты поверхности отливок формы и стержни покрывают тонким слоем противопригарных материалов. Для сырых форм противопригарными материалами служат припылы, в качестве которых используют порошкообразный графит (для чугунных отливок) и пылевидный кварц (для стальных отливок). Для сухих форм приготавливают противопригарные краски. Краски представляют собой водные суспензии из тех же материалов графит (для чугуна), кварц (для стали) со связующими. Краски наносят на горячие формы и стержни, не успевшие остыть после сушки.

1.3 Литниковые системы

Назначение литниковой системы – обеспечить плавный безударный подвод металла в форму, регулировать термофизические явления в форме для получения качественной отливки и предохранить форму от попадания в нее шлаковых включений. Элементами нормальной литниковой системы являются литниковая чаша 1, стояк 2, шлакоуловитель 3, питатели 4, подводящие металл непосредственно к отливке. Вся литниковая система при заливке должна быть заполнена жидким металлом во избежание засасывания в форму шлаков и атмосферного воздуха.

При получении отливок из стали, ковкого чугуна и некоторых сплавов цветных металлов с относительно большой усадкой литниковая система питает их жидким металлом в процессе затвердевания.

где Q – масса отливки и прибыли, кг,

m = 0,4-0,6 – коэффициент истечения,

t = 4-9 с – время заливки формы,

g = 9,81 м/с 2 – ускорение свободного падения,

Н – средний напор, м (высота столба жидкого металла в литейной форме, измеряется от верхнего края воронки до центра масс отливки).

Иными словами, литниковая система является запертой и создает условия, при которых через воронку не проходит шлак и не засасывается воздух потому, что она постоянно заполнена металлом и сужающийся к низу стояк сдерживает напор. В то же время литники (питатели) не в состоянии пропустить через себя весь металл, идущий из стояка, пленка шлака на поверхности металла поднимается к верху шлакоуловителя, и в отливку через литники идет только чистый металл.

Для вывода из формы воздуха, а также для наблюдения за заполнением формы металлом на верхних частях отливок устанавливают вертикальные каналы (выпоры). При литье из стали, алюминиевых сплавов, и некоторых сортов бронз, отличающихся большой усадкой, выпоры заменяют прибылями. Основным их назначением является питание отливки жидким металлом в процессе ее кристаллизации для предотвращения образования усадочных раковин в местах отливок, затвердевающих последними. Обычная закрытая или открытая прибыль может действовать только в том случае, если она расположена выше отливки. Объем металла в прибыли должен обеспечивать необходимое ферростатическое давление на металл отливки.

Способы формовки

Ручную формовку в основном применяют для получения отдельных как малых, так и крупных сложных по конфигурации отливок.

Открытую почвенную формовку осуществляют для неответственных отливок с плоской поверхностью, например, плит, к которым не предъявляют высокие требования по внешнему виду и по качеству поверхности.

Такую формовку можно осуществить по мягкой постели и по твердой постели.

При тяжелом весе отливки делают под нее твердую постель (рис. 3), выкапывают яму глубиной на 300–500 мм больше высоты модели, на дно кладут слой горелого кокса толщиной 100 мм, с боков наклонно ставят две трубы для вывода газов и производят набивку смеси.

Первые несколько слоев по 50–70 мм плотно набивают трамбовками, следующие слои набивают слабее, а последние 100–120 мм оставляют без уплотнения, слегка выровняв поверхность гладилкой. В подготовленной постели делают частые наколы душником до коксового слоя и покрывают поверхность слоем облицовочной смеси толщиной 15–20 мм. На эту смесь осаждают модель в зависимости от конструкции – половину, если она разъемная, или всю, если она неразъемная. После этого проверяют плотность набивки смеси вокруг модели и подбивают в случае обнаружения слабых мест, а затем всю поверхность вокруг полумодели заглаживают и посыпают сухим мелким песком, чтобы устранить слипание с верхней полуформой.

При изготовлении верхней полуформы сначала на нижнюю половину модели точно по шипам ставят верхнюю половину, затем размещают модели стояка и выпоров. После этого модель обкладывают облицовочной смесью и набивают весь объем наполнительной смесью, а потом делают наколы душником для вывода газа. Положение опоки по отношению к нижней части формы фиксируют забивкой по всем четырем углам колышков.

Теперь снимают опоку, ставят ее на пол, предварительно повер­нув на 180°. Осторожно вынимают обе половины модели, заглажи­вают поврежденные места, покрывают полости полуформ припылом, в нижнюю полуформу устанавливают стержень, опочную полуформу накладывают на почвенную точно по границам забитых колышков, ставят на место литниковую чашу и загружают на верхнюю поверх­ность формы грузы, чтобы предотвратить опасность поднятия ее заливаемым металлом, во избежание ожогов около места заливки формы.

Формовка в опоках

Формовка в опоках наиболее широко применяется в литейных цехах. В зависимости от конструкций моделей, условий и характера производства она имеет много разновидностей. Рассмотрим наи­более типичные из них.

На рис. 4 показана формовка по разъемной модели. Отли­ваемая деталь (рис. 4, а) формуется по модели со знаками для стержня, образующего полость в отливке (рис.4, б). На щиток 1 (рис.4, в) сначала устанавливают половину модели 2, а затем опоку 4, модель припыливают тонким слоем при­пыла и обкладывают облицовочной смесью, а затем всю опоку на­бивают наполнительной смесью. После этого с верхней стороны снимают излишек смеси и производят наколы газоотводных каналов 3. Затем полуформу поворачивают на 180° и ставят на

щиток (рис.4, г). После этого поверхность разъема присыпают разделительным песком. На нижнюю половину модели накладывают верхнюю 5, строго центрируя ее по шипам, затем старят опоку 6, модели стояка 7 и выпоров 8 и набивают их в том же порядке, как и нижнюю полуформу. Затем заглаживают верхнюю поверхность, накалывают каналы, оформляют очертания литниковой чаши и извлекают модели стояка 7 и выпоров 8. Потом снимают и поворачивают на 180° верхнюю полуформу. Из обеих полуформ извлекают модели, заглаживают поврежденные места, присыпают припылом, устанавливают стержень в нижнюю полуформу, накрывают ее верхней полуформой и скрепляют или нагружают форму для заливки металлом (рис. 4, д).

Формовка в двух опоках по неразъемной модели показана на рис. 5. Модель формуемой детали (рис. 5, а) без нижнего стержневого знака ставят на щиток (рис. 5, б), обкладывают облицовочной, а затем набивают наполнительной смесью и сверху сгребают излишек. При попавшей под модель смеси полуформу поворачивают на 180° (рис. 5, в) и вырезают смесь по линии 3—4. Загладив всю поверхность разъема, присыпав ее разделительным песком и поставив на место стержневой знак 2, ставят верхнюю опоку, модели стояка и выпоров, наполняют ее формовочной смесью, раскрывают форму, извлекают модель, отделывают, присыпают припылом, ставят стержень, накрывают верхней полуформой, нагружают и ставят под заливку (рис. 5, г).

Дата добавления: 2016-03-27 ; просмотров: 13891 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Современное литейное производство

Являясь одной из наиболее древних технологий переработки материалов, литьё и ныне не теряет своей актуальности. Проектируются новые процессы и оборудование, совершенствуются приёмы повышения их экологической чистоты и точности.

Сущность и основы

На литейных предприятиях продукция получается в результате плавления исходного материала, последующей его заливки в форму, а затем затвердевания. Литейные цеха производят изделия широкого ассортимента: от компонентов двигателей до разнообразной тары пищевой промышленности. Литьём получают всю продукцию из чугуна, до половины алюминиевых деталей, до 20 % стальных изделий и т.д.

В основе всех литейных технологий лежит понятие жидкотекучести, когда материал, нагретый до температуры, превышающей температуру его плавления, превращается в высоковязкую жидкость. При этом должен соблюдаться эффект неразрывности её течения в необходимом направлении. Это даёт возможность формовать, в процессе затвердевания расплава, нужные заготовки.

Все литейные металлы обладают сложной структурой, поэтому на жидкотекучесть, оказывают влияние:

Жидкотекучесть устанавливается по результатам химических анализов и технологических проб применительно к конкретному материалу отливки.

Если ранее процесс течения жидкого металла был плохо управляемым, что приводило к различным дефектам литья – неравномерности структуры конечной продукции и пористости, то теперь ситуация изменилась. Чтобы производить отливки с оптимальным качеством и минимизировать издержки производства, освоены процессы компьютерного моделирования, в результате которых можно прогнозировать скорость потока и наличие различных охлаждающих эффектов. Именно они становятся причиной пористости литого продукта.

3-D моделирование позволяет регулировать:

Разрабатываемая технологом с учётом перечисленных факторов пространственная модель отливки позволяет ещё на стадии проектирования технологии оптимизировать дизайн детали (обеспечивая её оптимальную конфигурацию), конструировать литейную оснастку, а также создавать наилучшую последовательность выполняемых операций.

Технология литейного производства чёрных и цветных металлов

Литейные свойства материалов учитывают не только жидкотекучесть, но и уменьшение объёма, которое происходит в процессе охлаждения отливки. Такое явление называют усадкой; она составляет 1…3 % от первоначальных размеров. Поскольку все металлы анизотропны*, то различают линейную и объёмную усадку, которые определяют итоговый баланс металла. Первый параметр важен для отливок с увеличенным соотношением длины к ширине, а второй – для отливок сложной формы.

В процессе охлаждения металла в его структуре наблюдается ликвация – неоднородность зёрен, что обуславливается различными свойствами составляющих. Формируются также примеси и неметаллические включения. Ликвация негативно влияет на свойства конечной продукции, поэтому неоднородность структуры стараются уменьшать всеми приемлемыми способами. В частности, действующий ГОСТ 26645-85 «Отливки из металлов и сплавов» ограничивает содержание фосфора, серы (а также их соединений – сульфидов и фосфидов), ряд газов – водород, кислород, а также количество шлаков, не выведенных из металла.

В зависимости от литейных свойств металлов принимается решение о выборе целесообразной технологии получения отливок. Различают свободное литьё в формы (песчаные или металлические), литьё под давлением, литьё выжиманием, центробежное литьё, а также комбинированные способы, например, жидкую штамповку.

Литьё под давлением

Литье под давлением используется для производства отливок ответственного назначения. Процесс требует использования специального оборудования, где металл плавится, а затем поступает в форму, где охлаждается и затвердевает.

Литье под давлением используется для изготовления тонкостенных деталей с большим количеством рёбер и поднутрений. Такие отливки применяют в бытовой технике, электроинструментах, деталях автомобилей и пр. Формы для литья под давлением не ограничиваются по сечению.

Литьё под давлением оправдывает себя при значительных программах выпуска продукции, либо при повышенных требованиях к качеству готовых отливок (в частности, для исключения последующей механической доработки).

Технологический цикл для литья под давлением очень короткий, обычно от 2 секунд до 2 минут, он состоит из следующих четырех этапов:

После цикла литья под давлением обычно требуется некоторая пост-обработка. Так, при охлаждении часть материала, находящегося в каналах формы, затвердевает. Этот избыточный металл должен быть обрезан с помощью резаков. При необходимости его можно добавлять в расплав, используя для литья следующей партии продукции.

Литьё выжиманием

Технология используется в случае, когда требуется постоянная компенсация усадки материала, и применяется для литья крупных отливок с тонкими стенками. Для этого подвижная полуформа получает принудительное перемещение по направлению к поверхности расплава – вращением, винтовым или плоско-параллельным движением. Последовательность переходов такова. Металл заливают в нижнюю часть формы, далее перемещают подвижную её часть до контакта с расплавом, при этом излишек сливается в приёмный ковш установки. Поскольку между ним и основным металлом поддерживается постоянный тепловой контакт, то потери тепла минимальны, и физико-механические параметры материала равномерны во всех сечениях. Возрастает и коэффициент заполнения формы. После затвердевания подвижная полуформа перемещается в исходное положение, а готовая отливка выталкивается из полости.

В основном литьё выжиманием используется для получения продукции из алюминиевых литейных сплавов.

Оборудование и формы

В качестве плавильного оборудования в литейных производствах предусматриваются дуговые или индукционные электропечи. Вид оборудования определяется металлами, с которыми работает литейный цех/участок: электродуговые печи идеально подходят для работы со сталью или чугуном, в то время как литейный цех, специализирующийся на меди, с большей вероятностью использует индукционную печь. Печи могут варьироваться в размерах: от небольшого настольного оборудования до тех, что весят несколько тонн.

Современные литейные производства механизированы. Механизации подвергаются практически все операции цикла: от производства стержней до собственно литья. Формовочные машины применяют при серийном производстве отливок. Ручная формовка распространена лишь в малых ремонтных производствах.

В состав основного оборудования включают:

Электродуговая печь работает по принципу периодического плавления. Металл расплавляется путем подачи электрической энергии внутрь печи через графитовые электроды. Дополнительная химическая энергия подается кислородно-топливными горелками. Кислород вводят для удаления примесей и другого растворённого газа. Когда металл расплавляется, шлак образуется и плавает к верхней части расплава; шлак, который часто содержит нежелательные примеси, удаляется перед выводом.

Индукционная печь передает электрическую энергию методом индукции, когда высоковольтный электрический источник индуцирует низкое напряжение при большом токе во вторичной катушке. Индукционные печи способны работать при минимальной потере сырья, однако больше используются при производстве отливок из цветных металлов и сплавов.

Все литейное оборудование специально разрабатывается для надежной работы при повышенных температурах. Доминирующими тенденциями при производстве данной техники являются масштабность, автоматизация, оперативная отделка отливок, повышенные безопасность и эффективность.

Какие смазочные материалы применяются? Выбор зависит от марки материала и метода литья. Исходный концентрат в жидком виде должен быть водорастворимым, а в твёрдом виде используются термостойкие пасты.

Основной инструмент в литейном производстве

Литейная оснастка – это модели (шаблоны), опоки и формы. Что такое опока? Это полость, куда заливается расплавленный металл. Шаблон представляет собой реплику объекта, подлежащего литью, и используется для формирования отливки. Модели могут быть изготовлены из древесины, металла или пластмассы. Основными этапами получения оснастки являются:

Существует два различных типа литейных форм: одно- и многоразовые.

Изготовление модельной оснастки многоразового применения обычно производится из металла, одноразового – из песка. Для облегчения складирования и применения всегда выполняется маркировка кокилей.

После того, как подготовка формовочных песков завершена, песок размещается вокруг модели. Затем образец удаляют, стержни устанавливают на место, после чего производят заливку расплава. Конструктивные особенности инструментов для литья оптимизируются для различных металлов и уровней сложности полости.

Стоимость некоторых видов литейного оборудования и оснастки представлена в таблице:

Ориентировочная цена, тыс. руб.

Для литья чугунных отливок массой до 15000 кг

Линия непрерывного литья

Для получения отливок из цветных металлов и сплавов

Машина для литья под давлением

Индукционный плавильный комплекс

Вихревые смесители непрерывного действия

Для приготовления песчаных смесей

Машина для центробежного литья

Для удаления остатков песчаных форм

Дефекты литейных сплавов

Перед тем, как производственный цикл выпуска отливок заканчивается, физические свойства и структурная целостность конечного продукта подлежат проверке. Методы испытаний могут быть разрушающими и неразрушающими. Выбор метода обнаружения дефектов зависит от технологического назначения детали. Для некоторых чисто эстетических продуктов требуется только краткий визуальный осмотр для определения точности размеров, наличия трещин и оценки качества отделки. Для литья, имеющего индустриальное применение, в ходе испытаний устанавливаются все физико-механические свойства металла (пластичность, прочность на растяжение, относительное удлинение, ударная вязкость, твердость и т.д.).

Наиболее распространёнными дефектами литья являются:

Подбор специалистов

Профессиональная подготовка включает в себя:

Последний этап предназначается для специалистов литейного производства, желающих повысить свою квалификацию. Среди них могут быть операторы производства, инженеры, менеджеры, металлурги, персонал подразделений, обеспечивающих качество, специалисты по охране труда.

В обязательную программу подготовки или переподготовки входят:

Откуда идут поставки сырья и оборудования

В качестве основных химических компонентов применяются ферросплавы, соли щелочных металлов, борная кислота, бентонит и др. Основные поставщики и условия поставки представлены в таблице:
