Логгер температуры
Логгер — специализированное электронное устройство, используемое для мониторинга изменений температуры. С его помощью выполняется запись информации об условиях хранения пищевой, фармацевтической и иной продукции, которая требует соблюдения температурного режима.
Как использовать логер
Визуально логгер представляет собой устройство в небольшом корпусе с дисплеем и элементами управления. Запись данных происходит на внутреннюю память, часто встречаются модели логгеров с возможностью подключения MicroSD накопителя. При первичном запуске устройства требуется проверить настроенную конфигурацию логгера с помощью компьютера. Для этого в обязательную комплектацию логера, как правило, входит специализированное программное обеспечение, которое позволяет не только настраивать логер, но и получать с него зарегистрированные данные.
Процесс энергоснабжения осуществляется как от электрической сети, так и от батареек или аккумулятора, которые обеспечивают. Для обработки данных логгеры могут подключаться к компьютеру с помощью USB-интерфейса, а в более поздних моделях применяются беспроводные модули связи, включающие радиомодем, GSM-приемник, а также технологию Wi-Fi.
Логгер неприхотлив к эксплуатационным условиям. Монтаж устройства необязателен, так как простота конструкции сводит к минимуму возможные механические повреждения. Однако во избежание потери рекомендуется зафиксировать положение логгера.
Характеристики
Основной характеристикой аппаратов является диапазон рабочих температур, находящийся в пределах от –40 до +90°С.
В процессе работы происходит запись данных на встроенную память устройства. Поэтому еще одним из основных параметров является размер памяти (если не планируется связь с компьютером). Ее минимальный размер – 2048 байт, а для моделей более высокого класса он может составлять 8192 байта. Для удобства эксплуатации прибора важен и объем источников питания при работе в автономном режиме – батареек, требующих замены через несколько месяцев, и аккумулятора, которым обеспечивается работоспособность прибора до следующего заряда от 2 до 3 суток.
Виды логгеров
В основном логеры делятся на два типа:
Область применения
Устройства находят широкое применение в самых разных областях, где требуется поддержание температуры в заданных пределах в производственных процессах и при хранении материалов и продуктов:
Преимущества
Данные приборы по функциональным возможностям схожи с электронными термометрами, однако их применение имеет ряд преимуществ по сравнению с ними:
Недостатки
Что нужно учитывать при выборе прибора
Нужно обращать внимание как на его рабочие параметры (диапазон измерений, точность, объем памяти – количество возможных измерений), так и на эргономические качества, включающие возможность автономной работы и наличия возможности подключения к компьютеру.
Кроме этого требуется учитывать условия его применения. Так, точность измерения в медицине или при хранении продуктов играют важную роль, а вот при мониторинге температуры офисных помещений точности до десятичных знаков не требуется. Если прибор будет использоваться в агрессивной среде с наличием пыли, влаги или прямого теплового воздействия, лучше использовать модели устройств, имеющих класс защиты не ниже IP65, что позволит надежно защитить от их внешнего негативного воздействия.
Современный логгер
На сегодняшний день логгер утратил свою актуальность. На смену пришло новое устройство – терморегистратор, одним из которых является комплексное решение ThermoFleet.
Решение представляет собой программно-аппаратный комплекс, с помощью которого осуществляется контроль холодовой цепи. Отслеживание производится с момента охлаждения (заморозки) продукции на производстве до момента ее доставки в конечный пункт (склад, магазин).
Терморегистраторы ThermoFleet имеют погрешность ±0,5°С, чем обеспечивается безупречное качество продукции при перевозке и во время хранения в помещениях производств, в REF-вагонах и фургонах, а также при использовании в фармацевтической области, предъявляющей самые высокие требования к поддержанию температуры в нужном диапазоне.
Логгер что это за профессия
С 25 июня по 1 июля планируется бесплатное обучение специалистов для работы по освещению игр волейбольных сборных России на Олимпийских играх в Лондоне.
Обучение и дальнейшая работа будут организованы в Медиа-Офисе АНО «Спортивное вещание» по адресу: Москва, Зубовский бульвар, дом 4.
Требования к кандидату на обучение по специальности «Логгер»
Необходимые навыки, знания и умения:
• активный компьютерный пользователь;
• знание правил игры волейбол;
• умение читать волейбол (способность описывать действия игроков)
• стрессоустойчивость;
• умение в высокой степени концентрировать свое внимание.
Другие требования:
Образование: среднее, среднее специальное, неоконченное высшее
Возраст до 24 лет.
Готовность работать летом 2012 года (с 25 июля по 14 августа).
Место проживания: Москва и ближайшее Подмосковье.
Личные качества:
• Целеустремлённость, стрессоустойчивость, ответственность, способность работать в режиме многозадачности, умение выполнять поставленную задачу.
После прохождения обучения, выдается сертификат Института повышения квалификации работников ТВ и РВ.
В дальнейшем специалисты, успешно прошедшие обучение, смогут применять полученные знания на практике:
1. В освещении игр сборной России по волейболу на Олимпийских играх в Лондоне в составе медиа офиса АНО «Спортивное вещание».
2. Работать на трансляциях спортивных и культурных мероприятий в медиа офисе ТПО «Панорама».
3. В освещении Универсиады в Казани и Олимпиады в Сочи в рамках создания национальной программы.
Что такое логгеры и для чего они нужны
Логгер – это прибор для автоматической регистрации определенных параметров с заданной периодичностью.
Распространены логгеры температуры, влажности, давления, опасных газов (CO2), освещённости и других параметров окружающей среды, а так же логгеры электрических сигналов.
Далее рассмотрим подробнее виды и области применения логгеров данных температуры и влажности.
Виды логгеров температуры
В мире существует достаточно большое количество производителей логгеров температуры и каждый из них предлагает модели со своими особенностями и преимуществами. Однако по ключевым потребительским свойствам можно выделить несколько основных типов логгеров данных температуры:
Одноразовые логгеры — это логгеры без возможности замены элемента питания и перезапуска программы измерения.
Многоразовые логгеры — отличаются возможностью перезапуска программы измерения неограниченное количество раз и, как правило, имеют заменяемые элементы питания.
Многоразовые логгеры данных температуры так же могут быть оснащены дисплеем для оперативного контроля текущего температурного режима.
Логгеры с внутренними или внешними датчиками — внешние датчики используются в случаях, когда требуется измерение чрезвычайно высоких или низких температур, а так же когда размещение прибора в измеряемом пространстве не целесообразно.
Логгеры с внутренними датчиками, как правило, более миниатюрны и просты в эксплуатации.
Логгеры с различными интерфейсами чтения данных — самым распространённым интерфейсом для считывания накопленных логгером данных является USB. USB интерфейс широко распространён по всему миру и де-факто стал стандартом для многих моделей логгеров данных.
Где применяются логгеры?
Терморегистраторы используются во многих отраслях, где требуется точная регистрация микроклиматических показателей с постоянным контролем их изменений. Обычно такие задачи стоят перед предприятиями, которые осуществляют хранение или транспортировку продукции, чувствительной к температуре и влажности. Например, это могут быть фармацевтические компании, объекты пищевой промышленности, агротехнические комплексы и др.
На предприятиях, занимающихся птицеводством, такая техника позволяет контролировать параметры климата в инкубаторах. В составе производственных линий важно поддерживать оптимальный баланс для используемого в обработке сырья, а исследовательские организации фиксируют глобальные изменения в окружающей среде, применяя такие же регистраторы температуры.
Логгеры могут найти применение и в бытовом частном хозяйстве. К примеру, они необходимы в случаях, когда нужно выполнять длительные ремонтные работы с применением стройматериалов, требовательных к температурным режимам.
Наиболее востребованы логгеры температуры и влажности в следующих областях:
Перевозка и хранение грузов.
Контроль температуры и влажности на производстве.
Контроль микроклимата в общественных местах.
Проведение термокартирования складов, рефрежираторов, холодильников.
Лабораторные испытания и научные исследования.
Устройство логгеров
Конструктивное исполнение логгеров температуры может быть разным, но чаще всего это компактные приборы с автономным питанием.
Важной частью логгера температуры является чувствительный элемент – датчик или «первичный преобразователь», который имеет свойство выдавать электрический сигнал пропорциональный текущей температуре или, соответственно, влажности. От первичного преобразователя данные поступают в микропроцессор, а затем отображаются на экране в понятном для пользователя формате.
Полученные значения текущей температуры и влажности логгер сохраняет во внутренней памяти и, при наличии соответствующих коммуникационных интерфейсов, может передавать накопленные данные на компьютер пользователя или в системы автоматизации.
Например, в инкубаторе такой прибор может связываться с центральным блоком управления, регулирующим режимы работы местной системы отопления и передавать актуальные параметры микроклимата для точной регулировки и поддержания температуры и влажности.
Логгер температуры может иметь как внешнее питание, так и батарейки с аккумуляторами, которые обеспечивают автономность аппарата.
Считывание накопленных данных
Самым распространённым способом для связи с компьютером является USB-интерфейс, которым оснащены практически все современные логгеры данных. Ка правило, миниатюрные логгеры имеют разъём типа USB-A, который позволяет вставлять прибор в порт персонального компьютера на манер «флэшки», что не требует дополнительных кабелей и очень удобно для пользователя.
К USB разъёму логгеров, устанавливаемых стационарно можно подключиться с помощью стандартного USB кабеля.
В новейших моделях логгеров все чаще применяются модули беспроводной связи. Современный логгер температуры может быть оснащён NFC-передатчиком или поддерживать технологию Bluetooth, Wi-Fi или GSM.
Функциональные особенности
Самые востребованные и ставшие де-факто стандартными функциональные преимущества современных логгеров температуры и влажности:
Комплектация
Как правило в дополнительную комплектацию логгера входят специальные держатели и кронштейны, соответствующие области применения конкретного прибора.
Для стационарного монтажа на поверхность предлагаются специальные «карманы» или комплекты для монтажа с возможностью опломбирования. Для логгеров вкладываемых в контейнеры при транспортировке продукции предусматриваются различного типа липучки или магниты. С помощью подобной оснастки приборы можно надежно размещать в необходимых местах: термоконтейнерах, термосумках, рефрижераторах, теплицах, инкубаторах и т.д.
Некоторые модели предусматривают и наборы для обслуживания, в которые входит инструмент для сборки, адаптеры для считывания данных, проверочные устройства и диск с ПО.
Производители устройств
В компании Librotech внимательно изучили опыт ведущих мировых производителей и разработали широкую линейку логгеров для регистрации температуры, влажности и других параметров. На сайте возможно выбрать необходимое устройство. Если требуется консультация – обратитесь к менеджеру через форму обратной связи или по телефону.
Что нужно учитывать при выборе прибора
Нужно обращать внимание как на рабочие параметры логгера (диапазон измерений, точность, объем памяти – количество возможных измерений), так и на эргономические качества, включающие возможность автономной работы и способ подключения к компьютеру и считывания данных.
Кроме этого, при выборе логгера температуры необходимо изучить нормативные акты, регламентирующие именно вашу область деятельности. Вот некоторые подобные документы:
Кроме того, следует так же учесть условия окружающей среды, в которой будет работать логгер. Если прибор будет использоваться в агрессивной среде с наличием пыли, влаги или прямого теплового воздействия, лучше использовать модели, имеющих класс защиты корпуса не ниже IP65, что позволит надежно защитить от их внешнего негативного воздействия.
Заключение
Логгер температуры и влажности используется для решения обширного ряда задач и оптимален для длительных измерений. Устройства, в которых предусмотрен экран, способны моментально предоставлять пользователю обзор актуальных данных, последнее записанное в памяти значение, наибольшее/наименьшее значение и многие другие показатели.
Логгеры температуры нашли широкое распространение в холодильном оборудовании, для контроля температурного режима в помещениях и складах, при мониторинге окружающей среды, в системах вентиляции, водообеспечения и других сферах.
Кроссплатформенный логгер ЭБУ
Разработка логгера началась ещё в октябре прошло года. Тогда я чётко понимал, что надо максимально абстрагироваться от конкретной системы и сделать что-то универсальное.
Основные требования к логгеру были следующие:
— реализация на базе адаптера WiFi_K-line;
— кроссплатформенный интерфейс, позволяющий работать на разных ОС;
— возможность записи логов в память.
Если по программной части WiFi адаптеров особых вопросов не возникало, то по интерфейсу отображения их был вагон и малая тележка. Основной из них: «Какую платформу выбрать?». Мысли были разные, но больше всего под данную задачу подходил WEB-интерфейс. С программированием на JavaScript и вёрсткой html, css я не был знаком, поэтому нужен был человек, который сможет в этом помочь. И в один прекрасный момент я встретил своего старого друга, который профессионально занимается вёрсткой сайтов. Рассказал ему идею в создании кросплатформенного логгера, которая ему очень понравилась, и принялись за совместную работу. Основная работа моего товарища оставляла мало свободного времени для работы над проектом, поэтому спустя примерно 3 месяца удалось всего лишь слать запросы на подключение в адаптер и получать ответ диагностики. Спустя ещё 2 месяца получилось вывести параметры диагностики протокола Euro2 на индикаторы. И тут другу прилетает большой объём работы и он говорит, что не может больше заниматься логгером… Вот так на середине пути проект оказался «на грани». Но я не привык сдаваться и решил сам разобраться (в необходимой мере) с WEB программированием и довести проект до ума. Объём работы оказался большим. Необходимо было сделать вменяемый удобный интерфейс, разобраться с организацией асинхронных запросов на сервер, научиться принимать и разбирать ответы, разобрать протоколы диагностики, организовать чтение и сохранение настроек и много другое. В общем пришлось отложить всё в сторону и углубиться в JS, html, css. Благо информации по данным языкам навалом и JS оказался простым языком с Си- подобным синтаксисом. Так, хватит лирики, переходим к делу.)
Название для логгера решил выбрать следующее: WiFi ECU Logger
Обобщённая структура представлена на следующем рисунке:
Основные задачи для адаптера WiFi_K-line:
— установка связи с ЭБУ;
— приём пакета диагностики от ЭБУ;
— получение AFR с WiFi_LC-1;
— разбор протокола диагностики;
— запись AFR и диагностических параметров на microSD;
— отправка AFR и диагностических параметров по WiFi;
Основные задачи для WEB-страницы WiFi ECU Logger:
— чтение/отправка на адаптер WiFi_K-line настроек пользователя;
— отправка запроса для пакета диагностики;
— приём пакета диагностики;
— разбор протокола диагностики;
— отображение параметров на индикаторах.
Такая концепция позволяет разделить логгер на две части: первая на базе адаптера WiFi_K-line, которая позволяет автоматически подключиться к ЭБУ и писать логи на microSD; вторая на базе WEB-страницы, которая позволяет мониторить параметры диагностики на всех устройствах, где есть WiFi и WEB- браузер!
Для реализации задуманного пришлось добавить настройки адаптера WiFi_LC-1, которые доступны по его адресу:
Теперь есть возможность запуска адаптера сразу в режиме точки (актуально для тех, кто не пользуется WiFi_K-line). Настройки сохраняются в памяти устройства и считываются при запуске.
При входе на WEB — страницу адаптера WiFi_K-line появляется три кнопки:
WiFi ECU Logger — запуск страницы логгера;
Fimware update — обновление прошивки адаптера;
Logger update — обновление логгера.
Страница логгера и прошивка адаптера записывается «по воздуху» в память ESP, никаких лишних манипуляций делать не надо.
При нажатии на кнопку WiFi ECU Logger в браузере загружается страница логгера.
Познакомится с работой интерфейса можно в следующем видео и по тексту ниже:
Сверху страницы имеется 4 элемента:
1 — кнопка отображения/скрытия меню с выбором контролируемых параметров;
2 — строка состояния подключения к ЭБУ;
3 — строка состояния подключения ШДК;
4 — кнопка отображения/скрытия меню с настройками логгера.

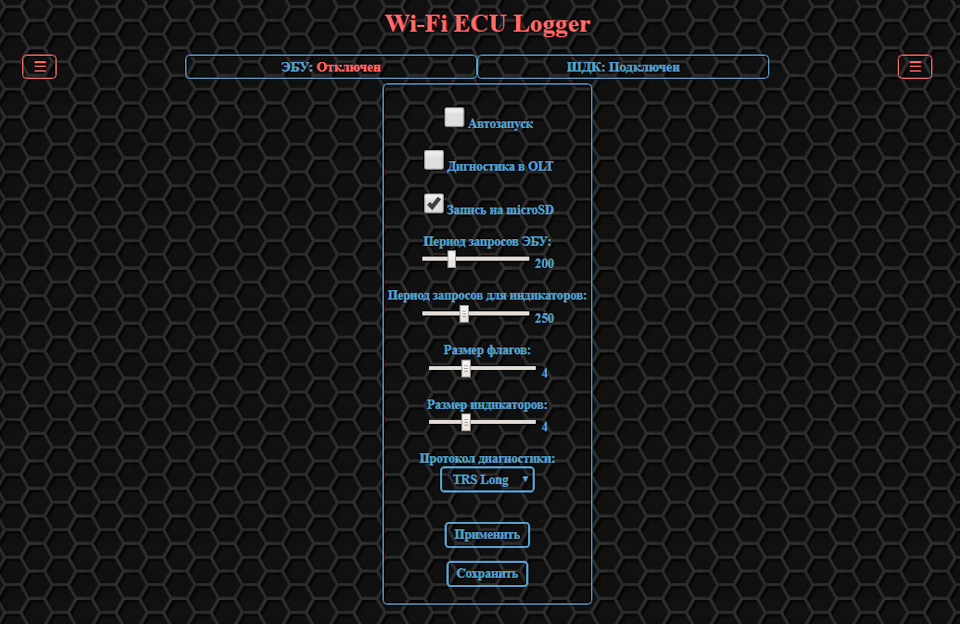

Меню с настройками логгера имеет следующий вид:
Автозапуск — автоматическое подключение к ЭБУ при подаче питания. Если неактивен, то подключение выполняется при загрузке WEB — страницы.
Диагностика в OLT — позволяет мониторить параметры диагностики в режиме ОНЛАЙН настройки ЭБУ.
Демонстрация работы в режиме ОНЛАЙН настройки в ИОН:

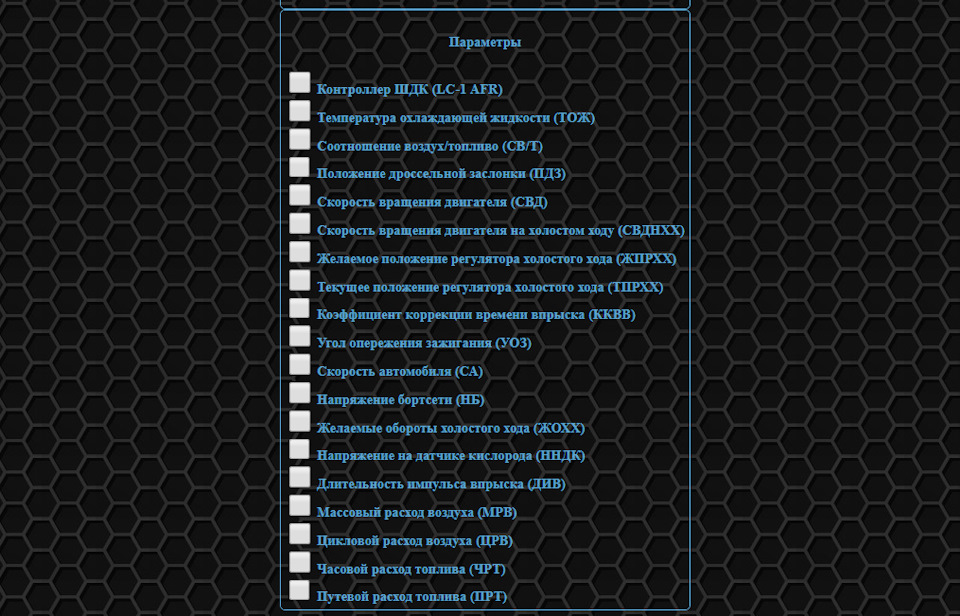

Меню с выбором контролируемых параметров имеет следующий вид:
В верхней строке отображается активный протокол диагностики, затем размещена кнопка «Выбрать все/очистить». После идут «Флаги режимов», а затем «Параметры». Первый параметр — Контроллер ШДК LC-1 AFR, затем идут параметры протокола диагностики. Меню динамично и его состав меняется в соответствии с выбранным протоколом диагностики. Активация чекбокса добавляет выбранный параметр в контейнер флагов или параметров. Флаги отображаются в «квадратных» индикаторах, цвет которых меняется от состояния. Параметры отображаются на стрелочных индикаторах, в которых отображается краткое название, значение и единица измерения.
Блоки индикаторов флагов и параметров динамичны и их размеры меняются в соответствии с количеством и размером индикаторов.

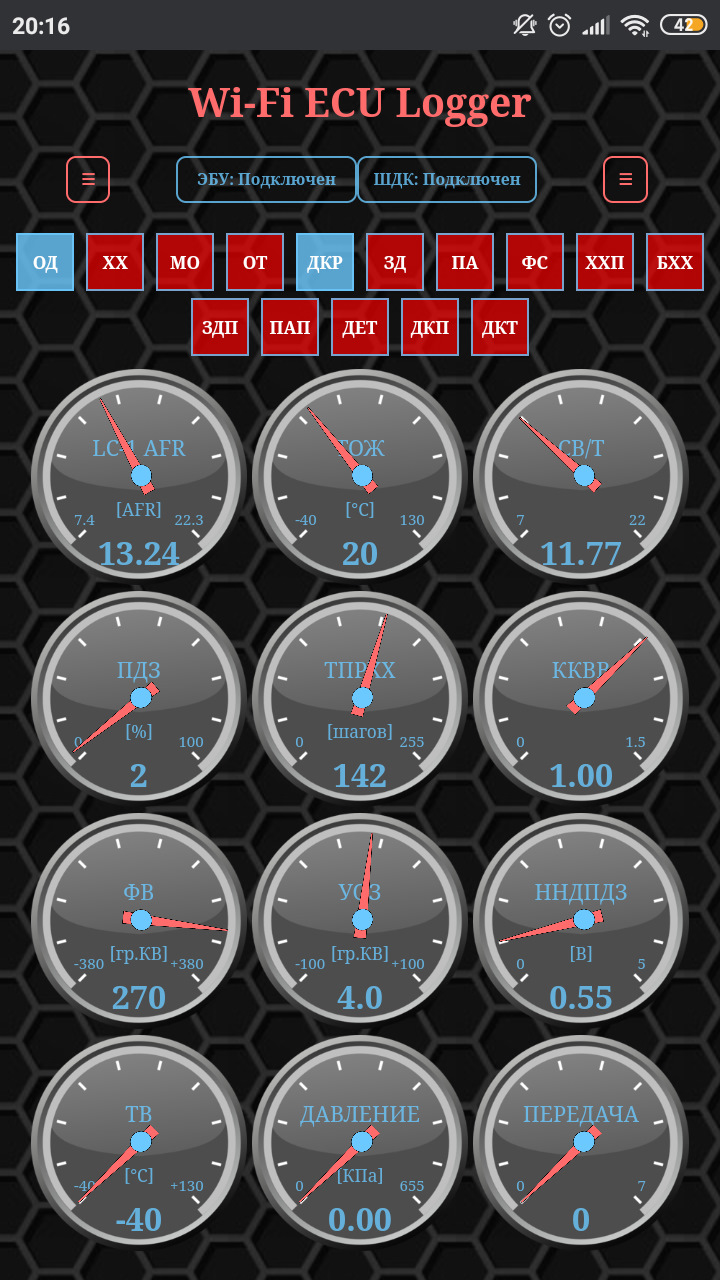

Пример отображения индикаторов параметров с размером 4 на телефоне Redmi 4x в вертикальном положении:

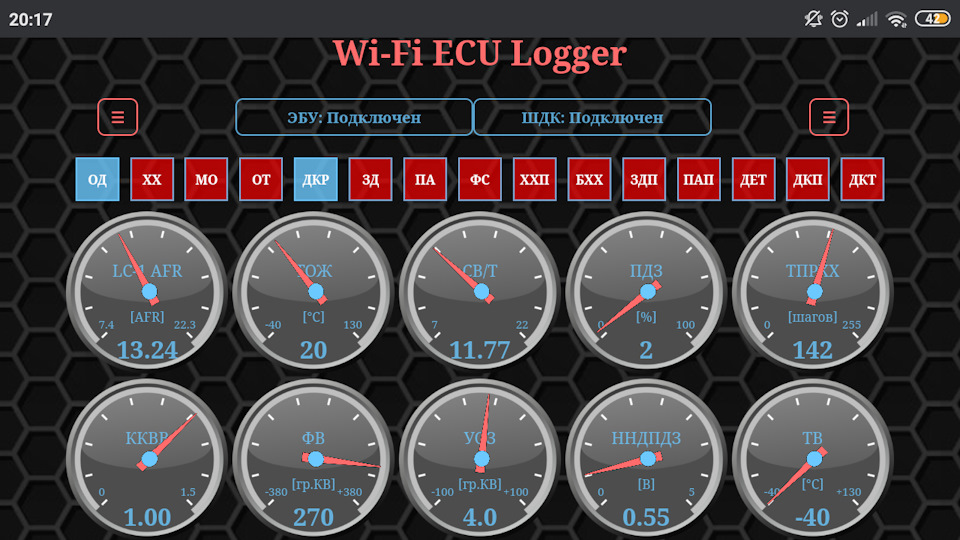

При перевороте интерфейс автоматически подстраивается под размер экрана:

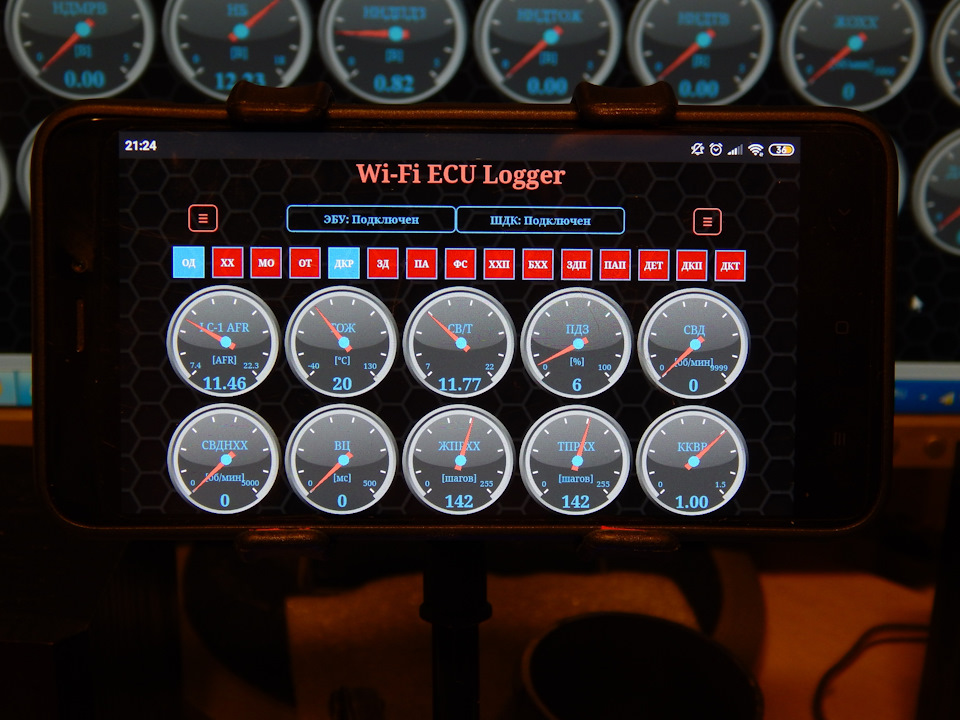

На ПК с разрешением 1920х1024 4 размер индикаторов параметров и флагов выглядит следующим образом:

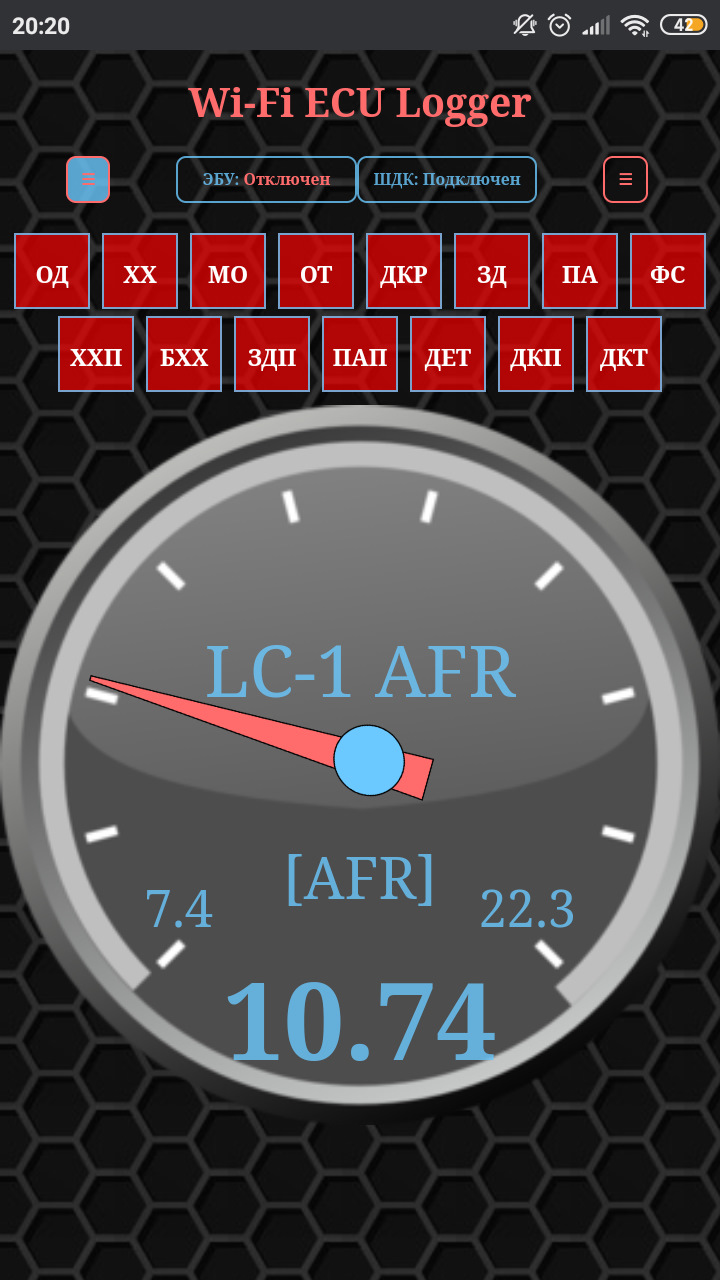

Пример отображения индикаторов параметров с размером 10 на телефоне Redmi 4x в вертикальном положении:

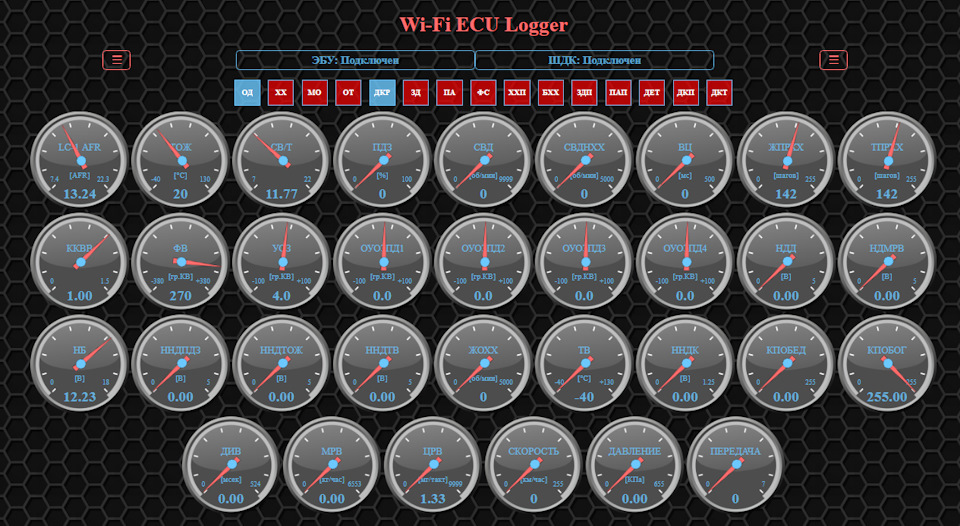

10 размер индикаторов параметров и флагов на ПК:
С интерфейсом познакомились, теперь перейдём к записи логов.
Для возможности записи на microSD необходим модуль CAN + microSD, о котором рассказал в прошлой статье.
Адаптер способен работать с картами типа SD и SDHC до 16 Гб.
Интерфейс работы — SPI.
Файловая система- FAT16.
Формат записи логов — CSV.

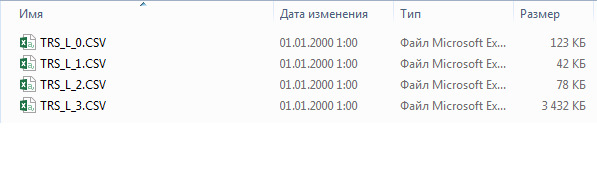

При успешном подключении к ЭБУ адаптер WiFi_K-line выполняет попытку подключения к microSD и создаёт новый файл. У ESP нет на борту RTC, а синхронизацию времени через браузер посчитал глупостью, поэтому название логов решил сделать от типа диагностики, плюс порядковый номер. Пример названия для TRS Long представлен на рисунке:
Названия параметров в логах отображаются кириллицей, как и на WEB-странице. Пример записанного на столе, в течение часа, лога с периодическим «кручением» ручки потенциометра LC-1 и ДПДЗ в программе EcuEdit:
Приближая масштаб, можно увидеть переходный процесс «кручения»:
Адаптер спокойно пережил стресс-тест в течение 3 часов. Дальше стало лень ждать. Размер файла лога при длинной диагностике ТРС был более 10 Мб.
Таким образом, для адаптера WiFi_K-Line разработан кросплатформенный логгер ЭБУ «WiFi ECU Logger», который позволяет:
— автоматически подключаться к ЭБУ при подаче питания;
— мониторить параметры при ОНЛАЙН настройке;
— записывать AFR с контроллера ШДК и параметры ЭБУ на microSD;
— отображать на любом устройстве с WiFi и WEB — браузером AFR и параметры ЭБУ, при этом одновременно подключенных устройств может быть несколько.
В настоящий момент доступно 3 типа диагностики для kwp2000: Euro2, TRS, TRS Long.
