#26 Знакомство с MIB2 ч.1. Delphi MST2 (MMI Radio Plus)
Добро пожаловать в мой новый БЖ.
С завода в моём автомобиле стоял MIB1 std с поддержкой Bluetooth, камеры заднего вида, Audi sound system, аналогового видео и т.д. В принципе функционал данной мультимедиа меня вполне устраивал, чего не скажешь о размере и разрешении экрана (5.8″ 400х240).
Исчерпав, на мой взгляд, все возможности MIB1 решил, что пора двигаться дальше. Как раз в это время все чаще стал натыкаться на посты вроде «бесплатная активация Carplay/AA». Они привели меня на немецкий форум:Digital-eliteboard. Здесь можно найти много информации по поводу любых мультимедиа систем, в том числе как снять защиту и активировать SWAP коды на различных MIB2.
По заводу MIB2 в Audi можно разделить на 4 основных вида:
1. MMI Radio plus — MIB2 standard ( блоки Delphi MST2 )
2. MMI Radio plus с пакетом connectivity — MIB2 High Scale ( блоки Delphi MHS2 )
3. MMI Navigation — MIB2 High Scale ( блоки Delphi MHS2 )
4. MMI Navigation plus — MIB2 High ( блоки Harman MHI2)

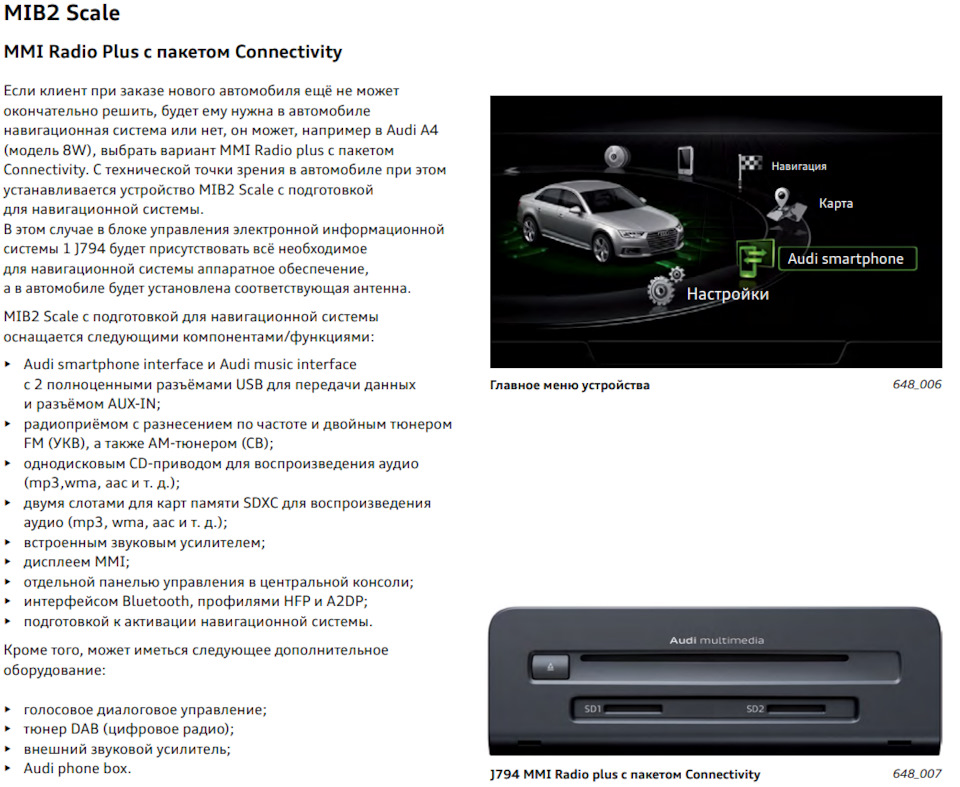

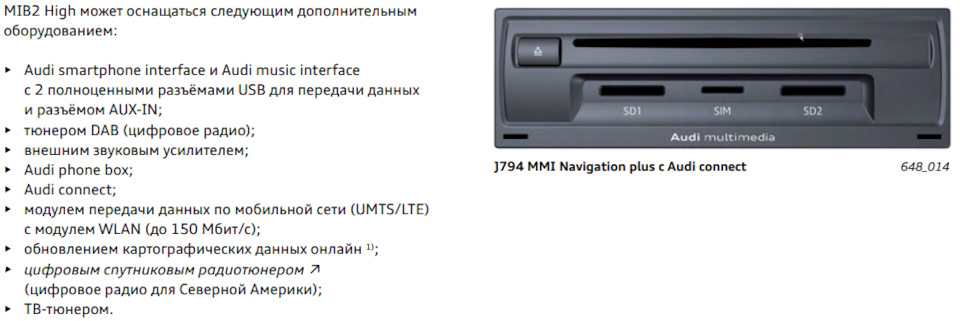

Основные отличия ниже на скриншотах.
Помимо этого отличаются панели управления. В MIB2 Scale шайба получает дополнительно функцию джойстика (может двигаться влево-вправо, вверх-вниз), а в MIB2 High — джойстик и тач-пад.
По итогу были приобретены:
1. Адаптер D-link DUB-E100 ревизии D1.

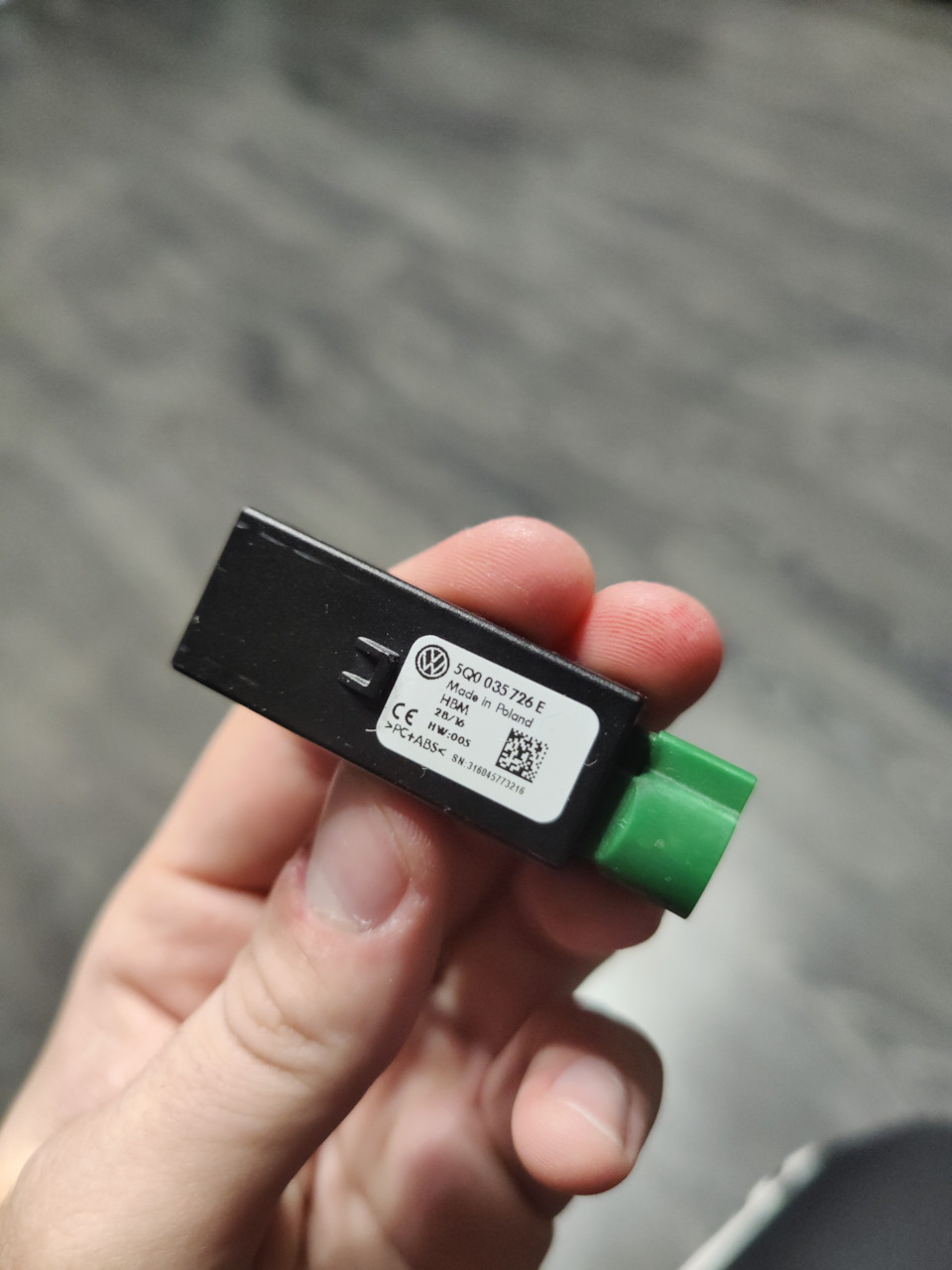

2. USB блок с поддержкой Smartphone interface арт.: 5Q0 035 726 E

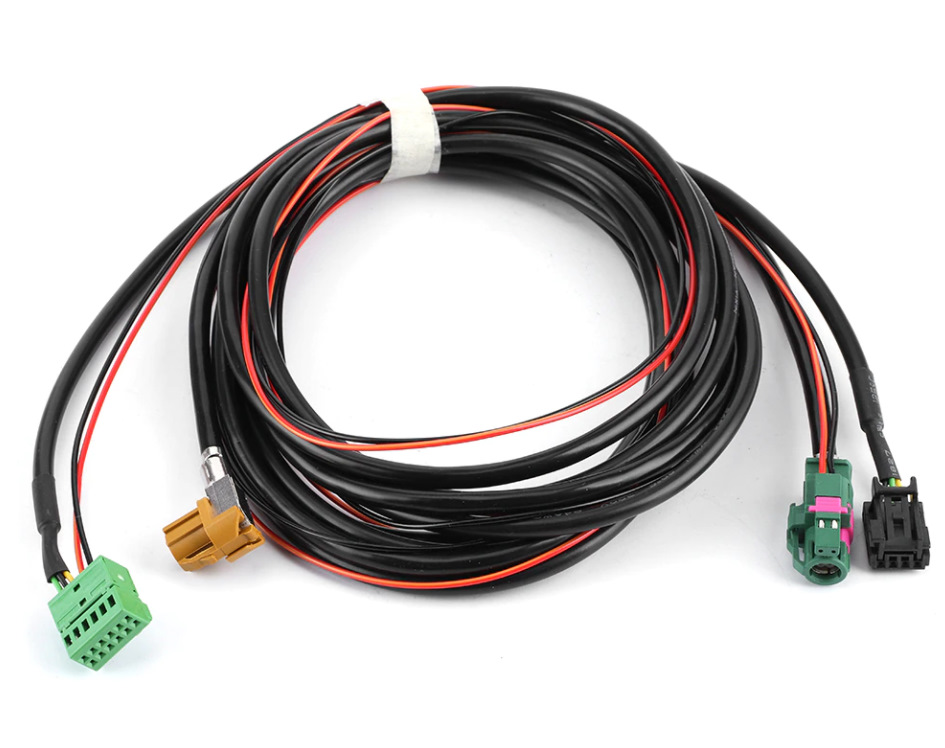

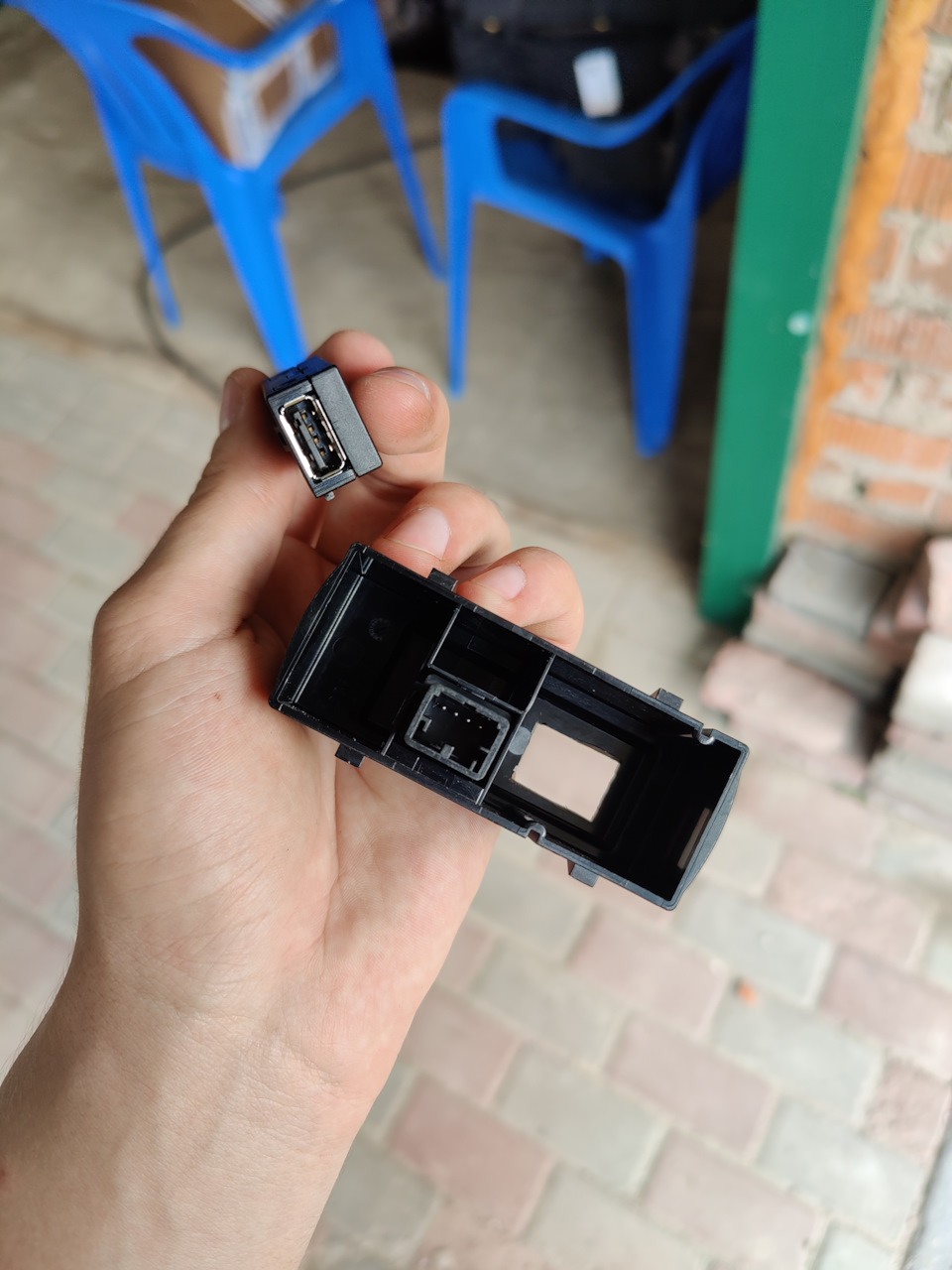

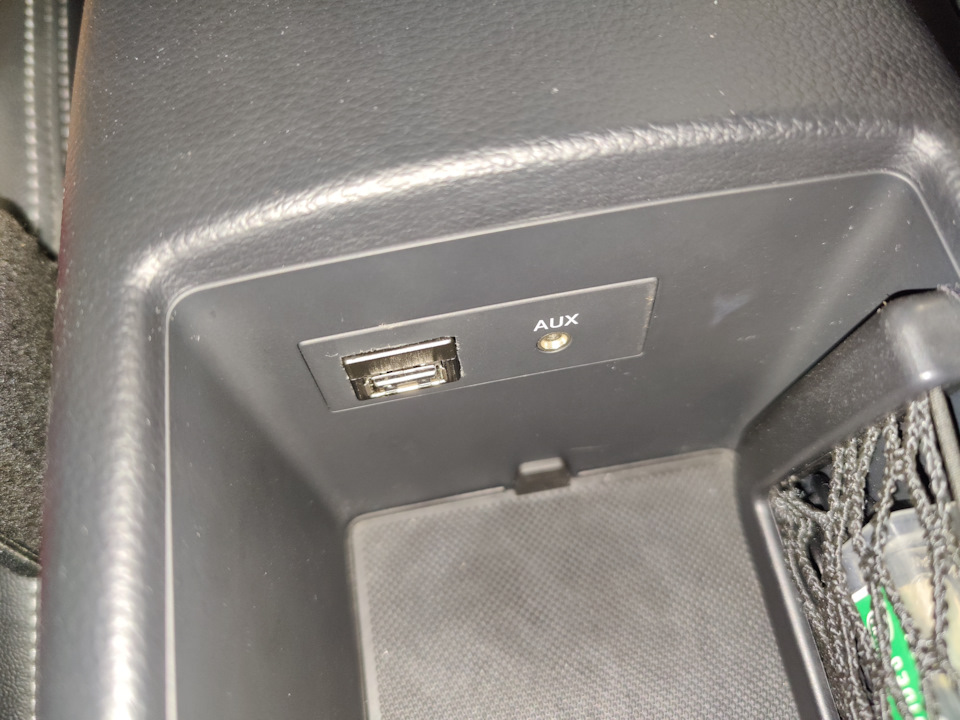

3. Проводка с Ali для установки USB в подлокотник.
Данный USB имеет поддержку Carplay, но если вам это не нужно, то обычный USB без доп. питания может быть использован для установки telnet соединения и Android Auto. Но это не точно, не проверял)

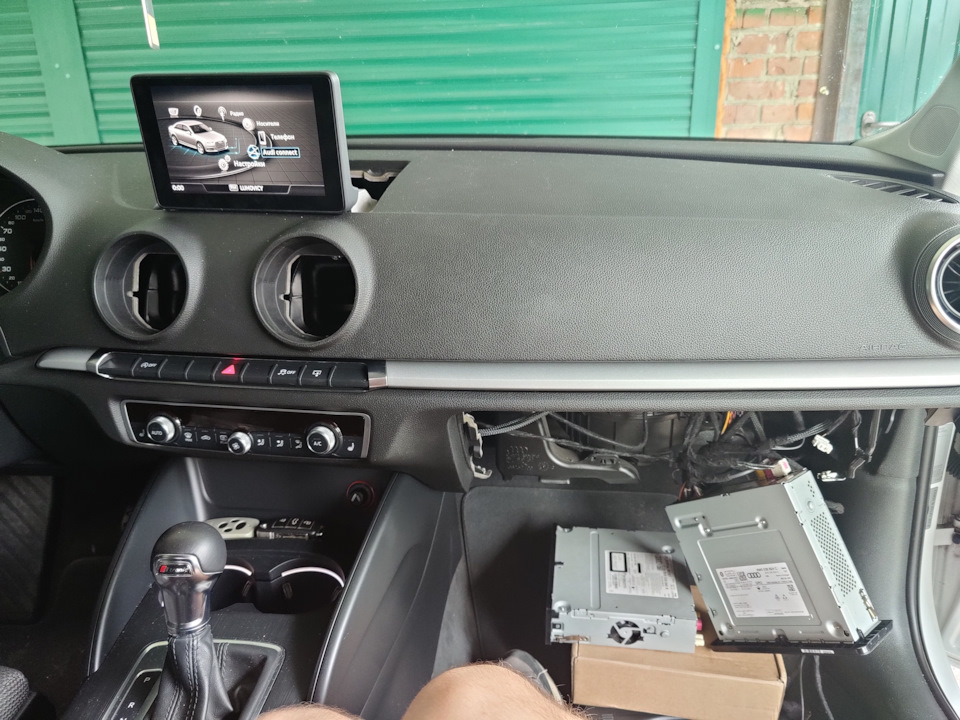

Для первых экспериментов решил приобрести комплект мультимедиа от А4 B9 за «баснословные» 3т.р.

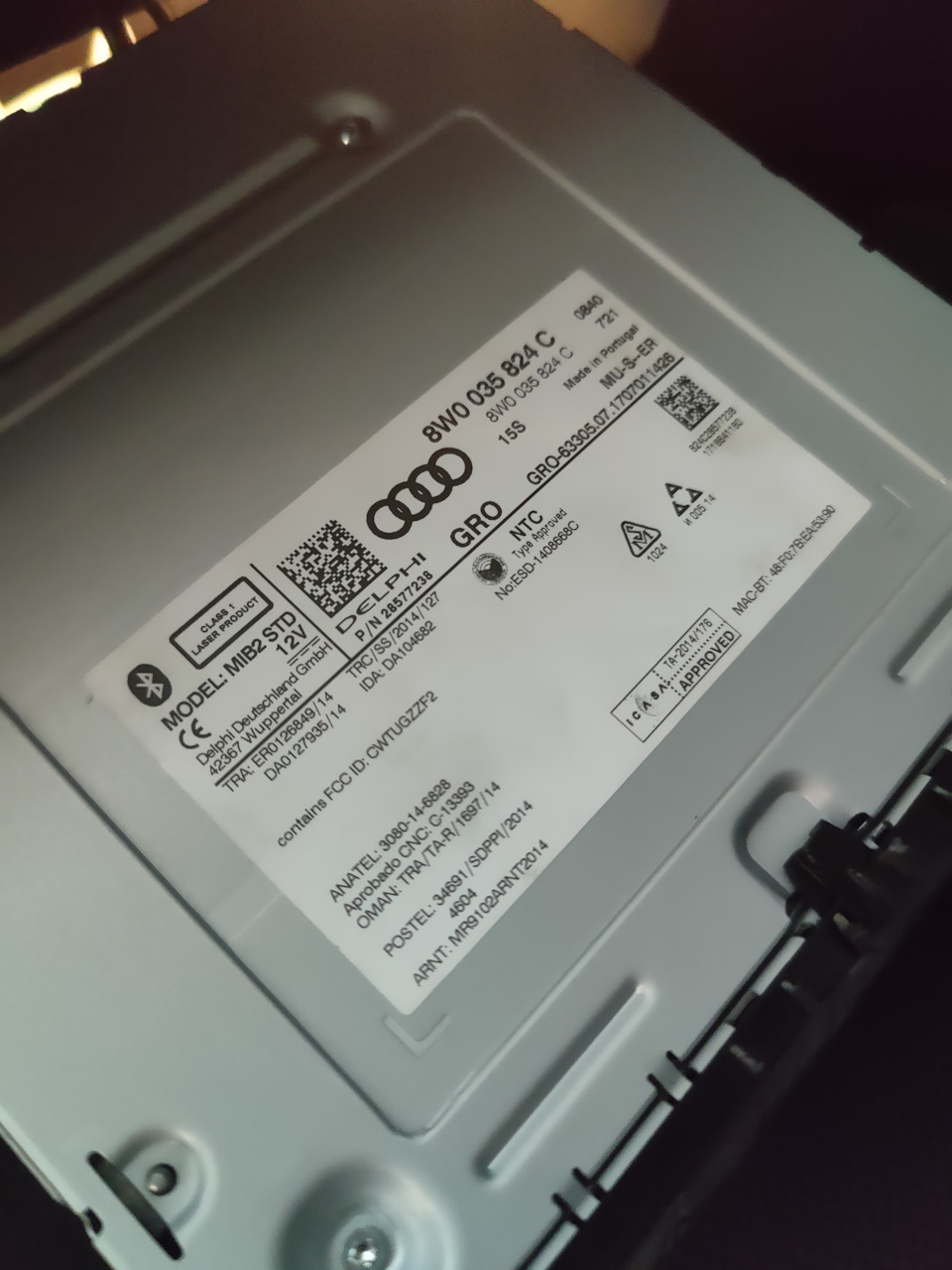

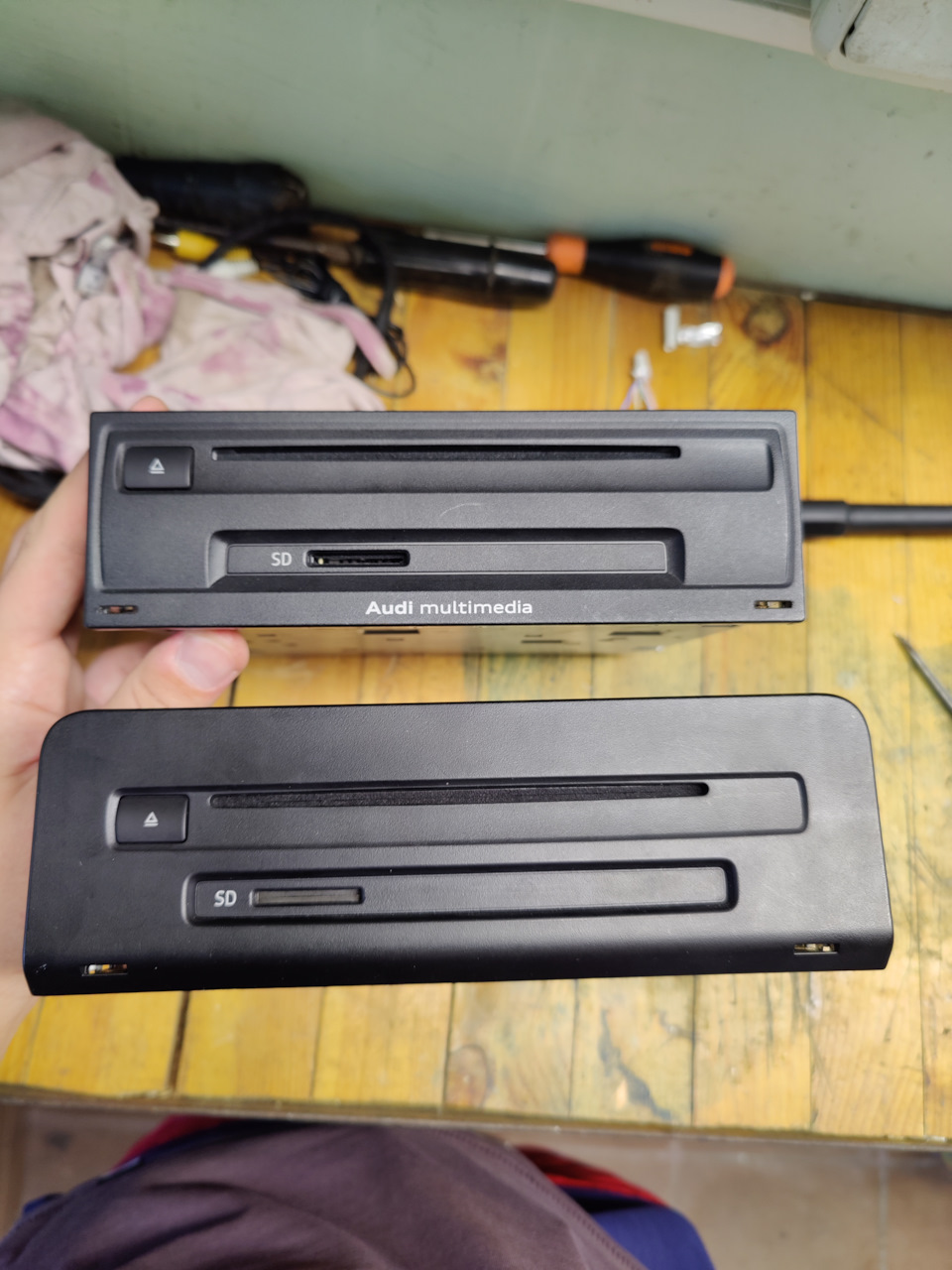

1. Блок мультимедиа Delphi MST2 арт.: 8W0035824C

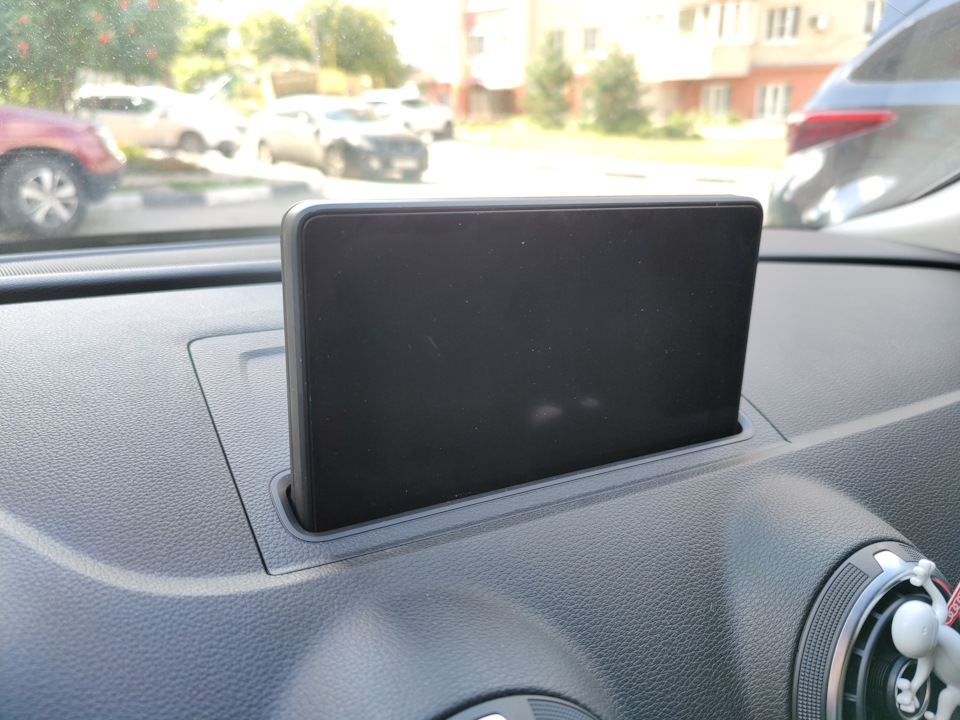

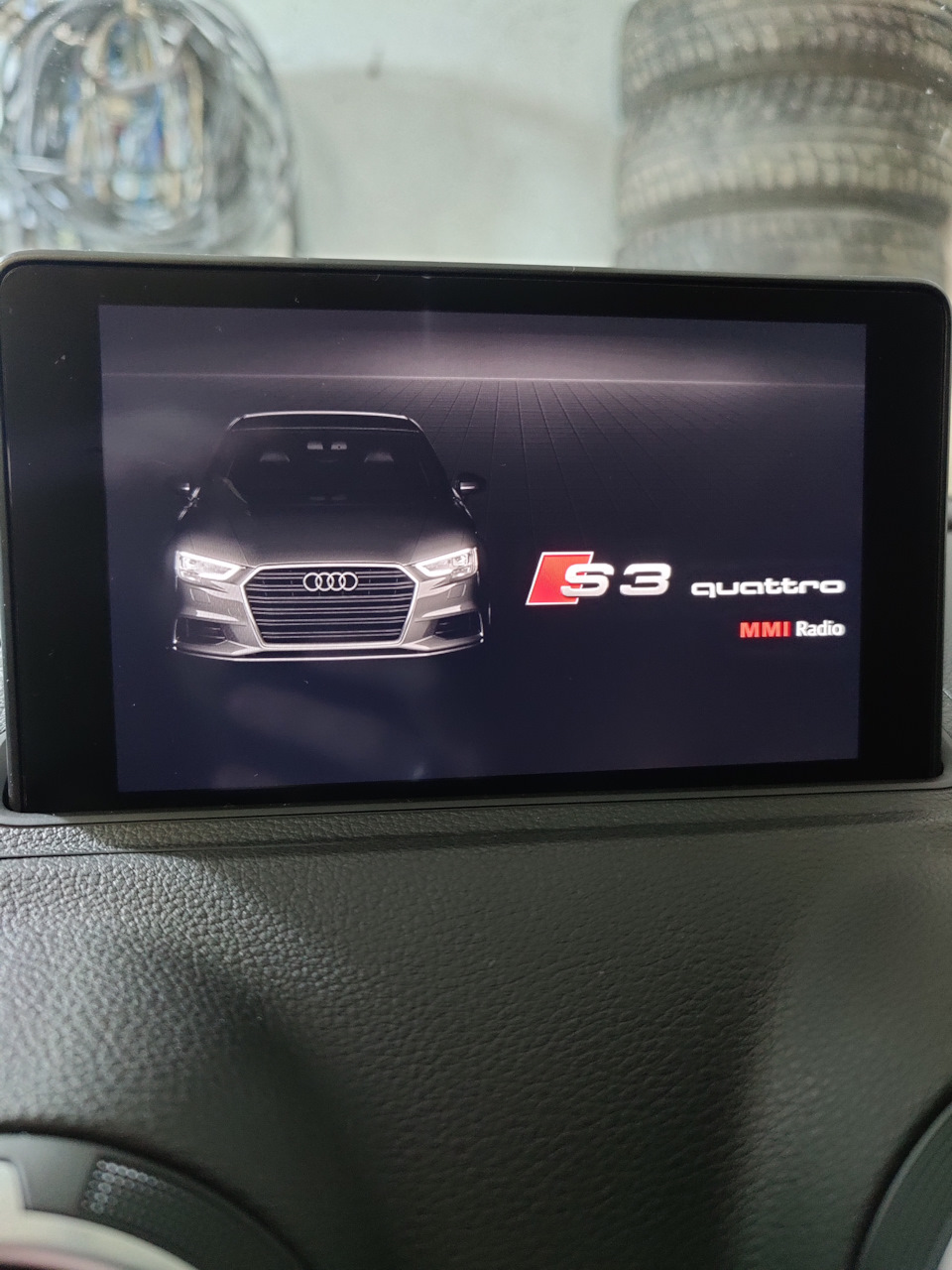

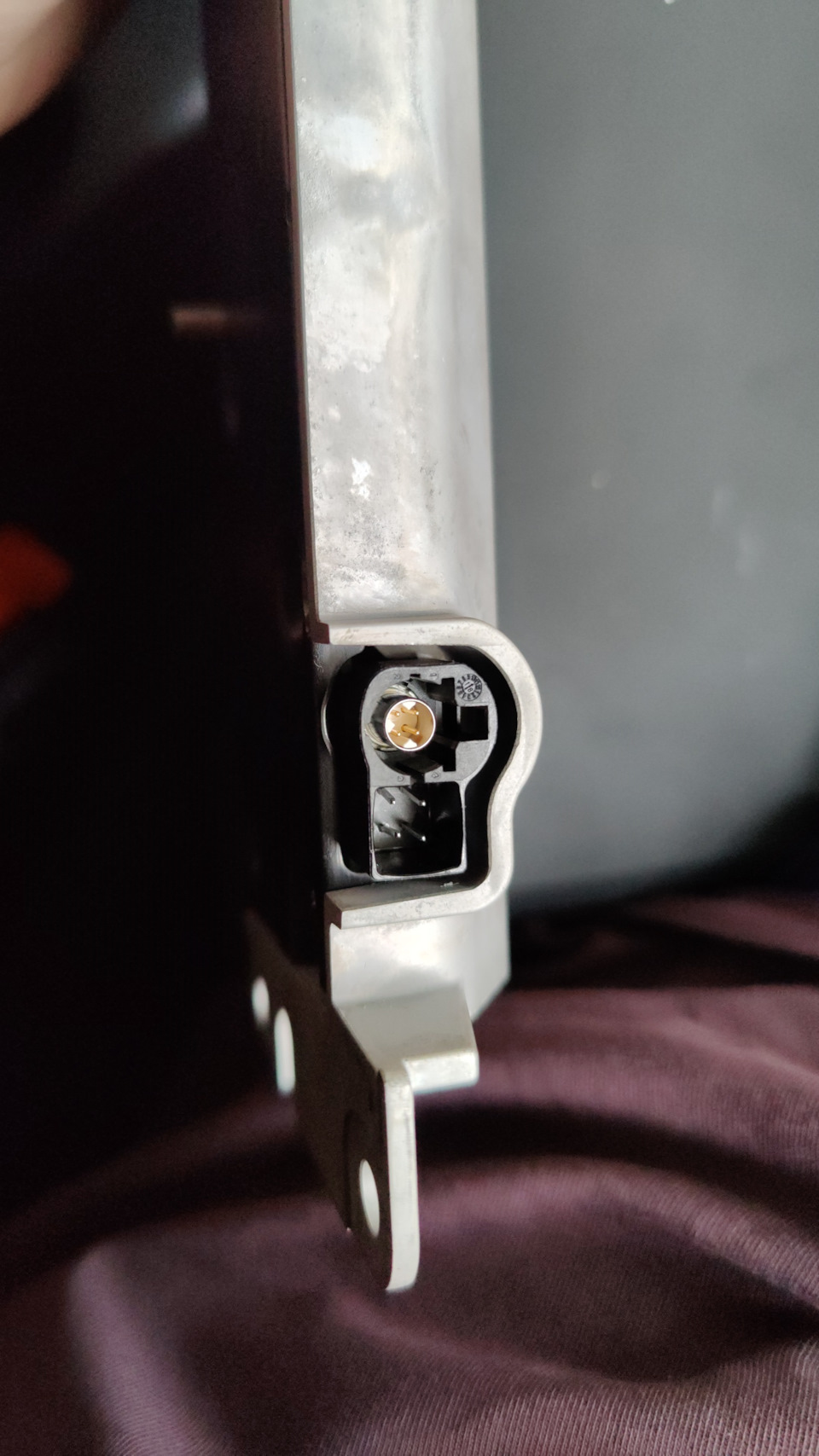

2. Экран 7″ 800х480 арт.: 8W1919604

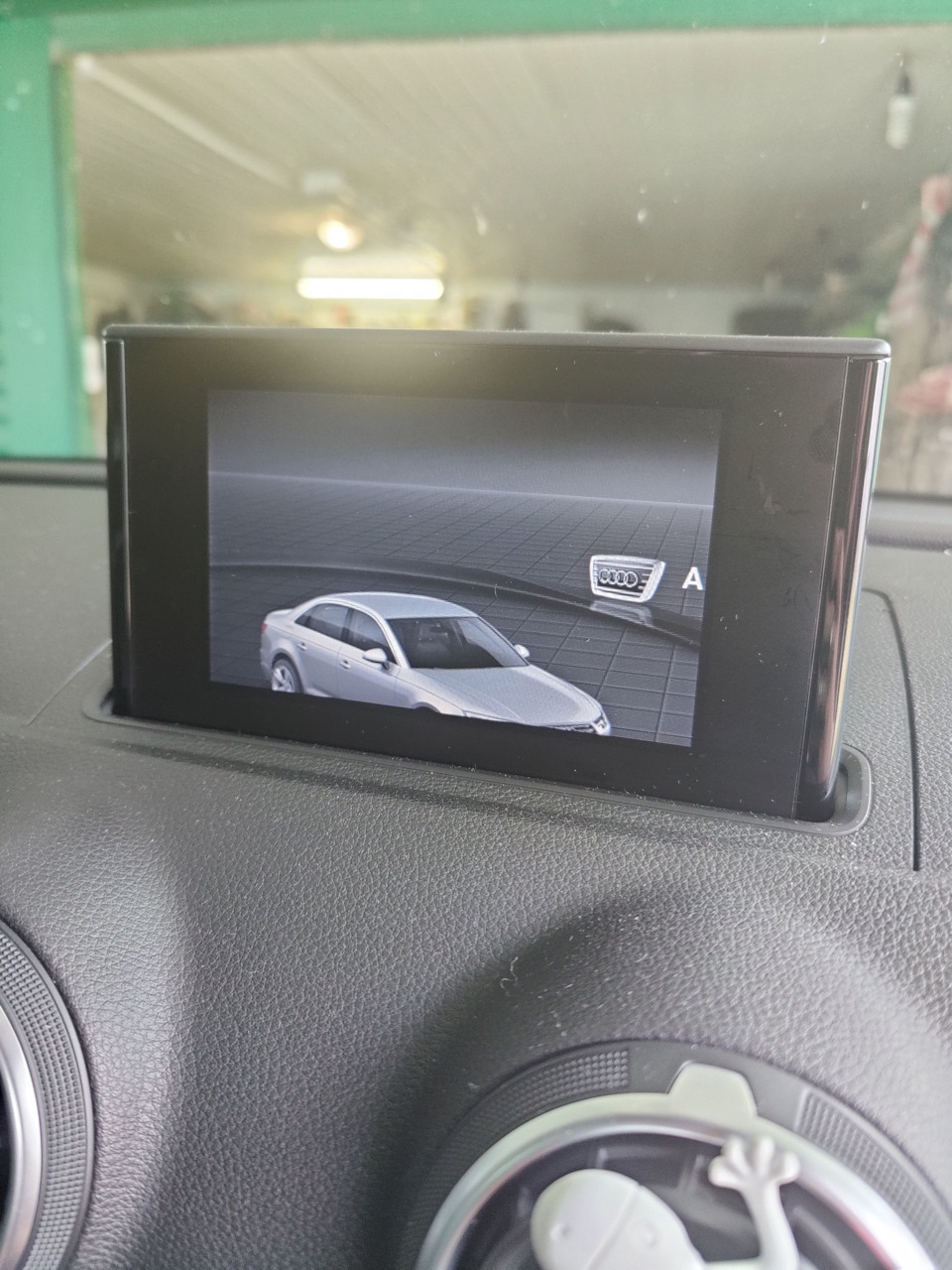

Экран по размеру идентичен родному экрану от А3 и как временное решение вполне функционален. Незнающий человек и не поймет, что он не родной. Но сделать его выдвижным к сожалению не представляется возможным.
Сам блок абсолютно идентичен таковому в А3. Версии прошивок те же. Нужно только закодировать под свою комплектацию и чтобы отрисовывалась А3, а не А4.
К сожалению эксперименты с его «разблокировкой» не увенчались успехом т.к. я обновил прошивку до последней 0962, а в ней насколько я понял отключен Telnet. К тому же, этот блок не поддерживает Audi smartphone interface ( хотя у Volkswagen такие же блоки mst2 Delphi могут в carplay/AA). Поэтому просто по старинке снял защиту компонентов Odis’ом и ездил радовался большому экрану с высоким разрешением ( конечно же относительно старого ).
Из интересного:
В первую очередь возникли проблемы с графическим парктроником — на MIB2 если установлены датчики только сзади, то вывести изображение на экран невозможно. Обязательно нужны парктроники вкруг.

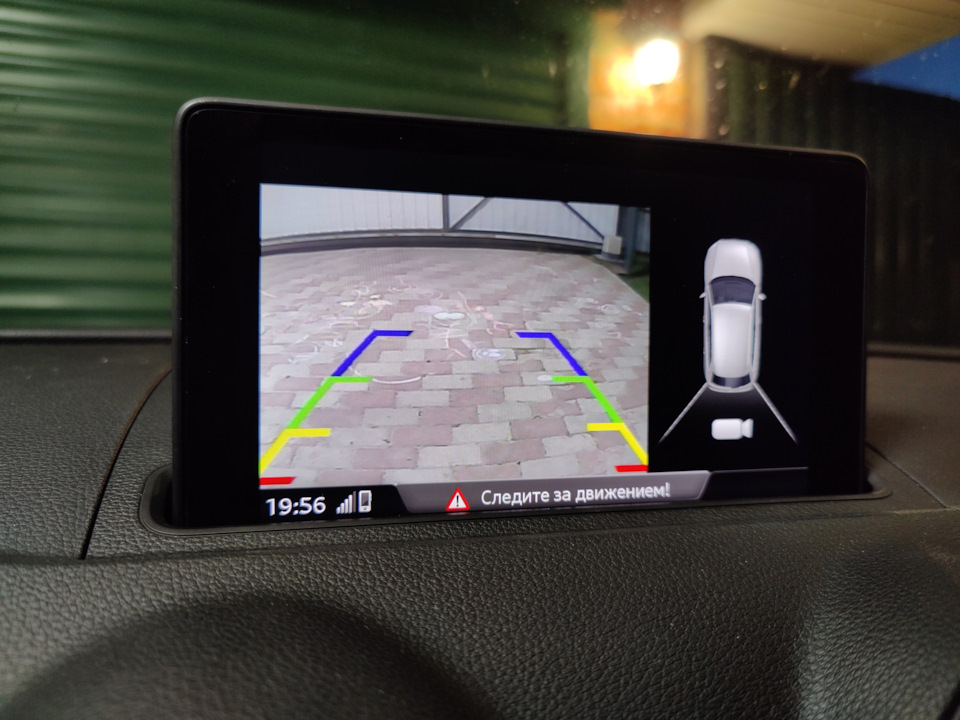

Так же моя неоригинальная камера заднего вида не очень хорошо подружилась с новым блоком. Пришлось обновить Gateway для её активации, но все равно работает как-то коряво. Наверное перейду на оригинальное решение в будущем.
По итогу, могу сказать что такое решение возможно имеет место для тех, у кого стоит например MIB entry. Так можно получить большой красивый экран, Bluetooth и т.д. за смешные 3-5 т.р., но с компромиссами в виде статичного экрана. Ну и конечно же рамка блока от А4 немного больше и придется чуть-чуть порезать пластик)))
Я же пошел дальше, не изменяя своему подходу, но об этом уже в следующий раз.
Глава вторая — освоение MIB3

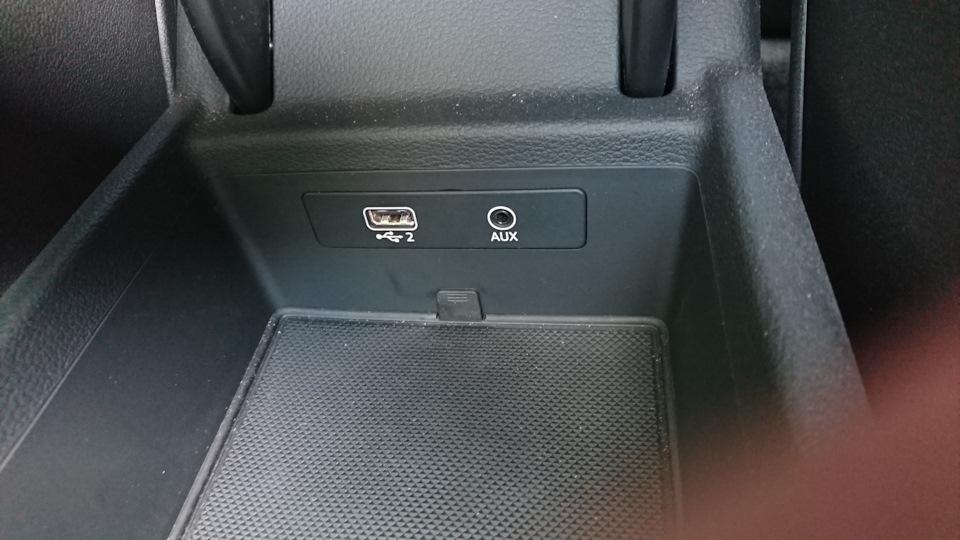

На этом можно было и остановиться, но аукса же нет, непорядок. Заказываем на ебее блок у литовских хлопцев, 8W0035708 (родной 8W0035708A), делаем переходник с 6-пинового разъема на 8-пиновый, и вуаля — теперь в подлокотние нормальный USB вход и AUX. USB работает, Для AUXa надо дополнительно кидать три провода от миба, пока в проекте, но и есть сомнение, включится в 5F AUX или его там вообще программно кастрировали.

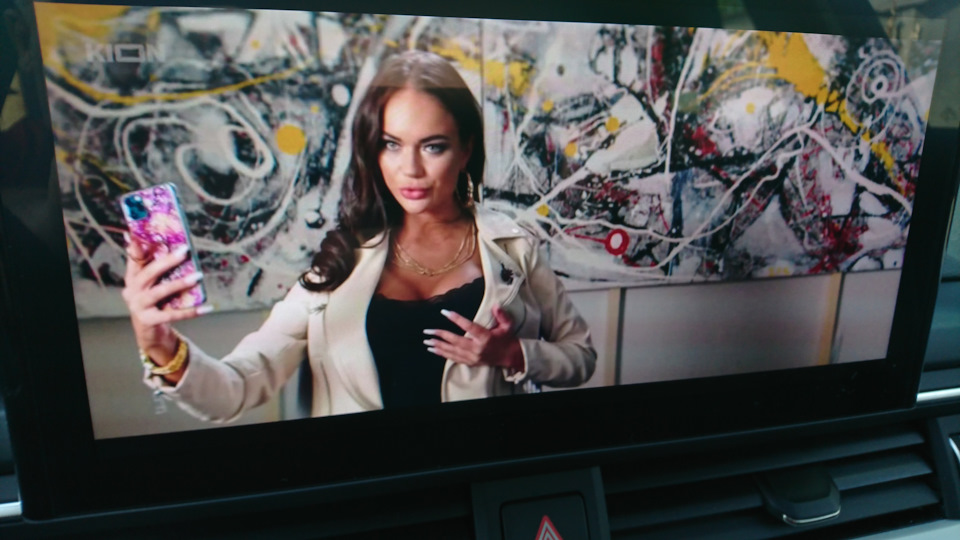

С видеоформатами разобрался быстро, не на первой машине были проблемы с проигрыванием видео.
Скачанные фильмы (практически во всех форматах) кидаю в конвертер MediaHuman Video Converter, в настройках Вывод — Формат конвертации — ставлю MPEG-4-720x576High, там же в каталоге для сохранения выбираю вставленную флэшку. Теперь, когда жена ищет в местных ТЦ смысл жизни, я смотрю свежие кинчики)).
Вывод по теме —
Я буду по-настоящему рад, если Audi AG повернется лицом к своим покупателям, особенно в России, в плане мультимедиа, MyAudi и всего прочего. Но похоже нужно искать китайский андроид, который подключается к MIB3 параллельно. Знать бы еще, какой из этих андроидов будет работоспособный.
FAQ Bolero mib2 ( Composition media), Amundsen MIB2 (Discover media) Часть 1 «Обзорная»
Amundsen mib2
— 5L0035680 без DAB/DAB+, только MirroroLink
— 5L0035680A с DAB/DAB+, только MirroroLink
— 5L0035680B без DAB/DAB+, SmartLink (MirroroLink + Android Auto + Apple CarPlay)
— 5L0035680C с DAB/DAB+, SmartLink (MirroroLink + Android Auto + Apple CarPlay)
— 5L0035680D без DAB/DAB+, SmartLink (MirroroLink + Android Auto + Apple CarPlay), hidden CAR menu
— 5L0035680E с DAB/DAB+, SmartLink (MirroroLink + Android Auto + Apple CarPlay), hidden CAR menu»
Вопрос: Блок Bluetooth встроен или придется ставить отдельный блок, как у Colambus (RNS — 510), например.
Ответ: Блок встроен, но он может быть отключен. Но так как мы ведем речь «о магнитоле с максимальным функционалом», то дополнительный модуль ставить не нужно.
Вопрос: Раз уж пошла речь о функционале, какие могут быть варианты не «максимального» функционала и почему цены на «рынке» так разнятся.
Ответ: Магнитолы могут быть «пустыми», предназначенными для установки у дилера, при этом не иметь BT, Smart Link (App-Conect), Voice, Navigations.
Часто предлагают магнитолы с активированными только BT и Навигацией (для DM)
Бывает вариант без VOICE
В зависимости от конкретного случая, часто доп. функции включить нельзя.
Вопрос: Есть ли что-то еще из функционала, который не упомянался.
Ответ: Да. Это наличие DAB приемника, который тестится на территории России, и какой стандарт будет принят, не ясно.
Так же, наличие Wi-Fi. Такой модуль есть только в магнитолах VW и далеко не в каждой. Предназначен он в первую очередь для CAR-NET, которого на данный момент НЕТ в России. Так же появляется меню SmartLink (VW Media Comander), но об этом поговорим в отдельной статье, т.к. там больше вопросов, чем ответов.
Вопрос: С какими штатными системами, данная магнитола дружит.
Ответ: Данный вопрос рассмотрим в части 2, а там есть о чем поговорить.
Вопрос: А есть ли что-то, что не умеет новые магнитолы, что умели старые.
Ответ: Как это не смешно бы звучало, но такое тоже есть. Новая магнитола не умеет отображать на экране «меню климата».
Вопрос: Зачем покупать эти магнитолы, если есть RCD330 Plus
Ответ: Каждый решает зачем сам, но я приведу пример на автомобильную тему.
ИТОГ: Это обзорная статья и она будет иметь еще не одну часть. Все технические моменты установки, будут в
ЗАДАВАЙТЕ ВОПРОС, БУДЕМ ОТВЕЧАТЬ.
ЗНАЕТЕ ОТВЕТ, БУДЕМ ДОБАВЛЯТЬ.
Все о MIB’ах MQB Skoda — Swing, Bolero, Amundsen, Columbus.
Вы постоянно спрашиваете в чем отличия, какие функции, преимущества у той или иной головы. Нужно ли менять монитор или только мозги и т.п. вопросы.
Давайте расставим все по полочкам. Фотографии я буду прикладывать в основном для Skoda Octavia, чтобы более ясна была разница, но и на остальных моделях все тоже самое, просто разная рамка монитора.
MIB Entry (Swing)
Начнем с магнитол Swing (более простые и редкие для нашего рынка мы пропустим). Все поколения имеют цельный корпус (то есть монитор с материнской платой в одном корпусе). На данный момент вышло 3 поколения.
Черно-белый экран, и этим все сказано. 2013-2014м.г. Есть CD-привод
Цветной экран 5 дюймов, 2015-2017м.г. CD-привод упразднили
Естественно возрос функционал, улучшился звук(уже можно закодировать Virtual subwoofer, Skoda Surround).
Более свежие юниты поддерживают иконки радио, более старые нет. Больше серьезных отличий по модельным годам нет.
Есть модели с поддержкой Bluetooth(На таких модификациях вместо кнопки Mute кнопка Phone). Некоторые модификации с блютусом поддерживают простую камеру заднего вида без траекторий (точно поддерживает камеру любой swing 2 с блютусом для Октавии, при этом для рапида свинг с блютус её не поддерживает)
Экран 6.5 дюймов, 2017- м.г. Подсветка кнопок белая
Третий свинг(или как его по аналогии с болеро называют свинг 2.5) ворвался вместе с рестайлингом Octavia A7, и разросся на остальную серию.
Помимо улучшенной графики, улучшенного звука и увеличенного функционала управления и отображения авто, здесь наконец-то появилась возможность активации Smartlink (Apple Carplay, Android Auto, Mirrorlink). Однако есть и отрицательный момент. Камеру заднего вида уже не подключить ни к одной модификации.
Хотя самый свежие рапиды идут с камерой и свингом, так что возможно в самый свежих юнитах этой проблемы уже нет. Тут уже вопрос прорабатывайте сами. В любом случае в продаже таких юнитов я пока не видел.
MIB Standart/+Navi
Начиная со стандартных версий «мозги» и экран разнесены. Мозги находятся в специальной нише в бардачке.
Стандартные версии производит technicat, представлены Bolero и Amundsen. Второй это по сути максимальная версия Болеро, в который добавили штатную навигацию. Карты навигации хранятся на SD-карте, для которой в Amundsen предусмотрен второй слот.
2013-2015м.г. Экран 5.8 дюйма. Разрешение 400*240. Есть CD-привод, читающий mp3
В первом поколении было много модификаций Bolero, потому стоит обратить на них внимание:
5E0 035 812 /812A комплектуется монитором с кнопками Mute и TP — без блютуса, без голосового
5E0 035 819 /819A комплектуется монитором с кнопками Phone и TP — c блютусом, без голосового
5E0 035 840 /840A комплектуется монитором с кнопками Phone и Voice — c блютусом, с голосовым управлением. Данный юнит уже имеет оптический выход для аудиосистемы Canton (Mib1), и поддерживает простую камеру заднего вида без траекторий. 812/819 тушки камеру не поддерживают!
5E0 035 864/864A — это уже Amundsen, в его мониторе помимо кнопок Phone и Voice есть кнопки Navi и Traffic
То есть здесь есть штатная навигация, в Европе даже через радио работают пробки, камеру и оптику так же поддерживает.
Так же каждая модификация имеет аналог с DAB-антенной (820,842,874), но для РФ это неактуально, потому просто упомяну, что такие тоже бывают
Последняя прошивка на Mib1 стандарт(общая для всех) — SW 0490
2016-2017м.г. Экран 6.5 дюйма. Разрешение 800*480. Звук намного лучше чем даже прошитый mib1, читает теперь flac.
CD-привод упразднили, но теперь есть Smartlink! Для работы последнего USB на миб2 — нового образца, может заряжать телефон током до 1А.
Так же серьезно улучшилась графика(в 4 раза лучше разрешение), добавился новый функционал.
Простые версии Bolero упразднили, на Октавии ставились только 840ые юниты, а функционал блютус и голосовое резался на программном уровне, но на рапиде встречал 819B, который кстати смартлинк не поддерживает, ну и камеру с кантоном тоже)
А через год в середине 2016го пошли уже 840B/864B. Причем эти же тушки начали ставить на рестайл с монитором 8″ Mib2.5. Последнее Актуальное ПО SW 0367.
Отличие А от B:
В последней свежее графика, есть 3 скина внутри — Как в «А» на 5 радиостанций, на 6 радиостанций, и рестайлинговый скин, а отображение автомобиля можно сделать как дорестайл, так и рестайл.Так же добавились некоторые функции, которые в А не были доступны в принципе, например AIR CARE. В Амудсене в ревизии B появился Wi-Fi
Mib2.5 (Mib 2gp) Bolero/Amundsen
2017год-
Собственно впервые появились на A7FL, монитор теперь 8″, разрешение прежнее 800*480, кнопки сенсорные теперь, подсветка стала белая
Про тушку миб2 стандарт 5Q00358xxB я уже писал, это переходная модель, и главный функционал, присущий именно mib2.5 тут отсутствует.
Mib2.5 это тушки 840С(864С, 874С и т.д.)
Основные фишки — перешили чуть звук, улучшилась графика, меню стало анимировано плиткой, магнитола теперь может менять свой фон в зависимости от выбранного цвета амбиент-подсветки, при наличии оптики может выдавать иконки радио, альбомов, контактов и навигацию на Virtual Cockpit (AID)
Mib High (Columbus)
Собственно топовая мультимедиа для Шкоды
2013-2015м.г.
Экран 8″, разрешение 800*480, блютус, голосовое, штатная навигация с пробками через радио(для Европы).
Производитель Harman.Карты уже не 2.5D, как в Амундсен, а полноценные 3D, хранятся на внутренней памяти.
Изготовитель уже не Panasonic, а Harman. В наличии имеет жесткий диск и CD/DVD, на Коламбусе уже можно смотреть фильмы в формате звука 5.1. Ну собственно наверное всё)
артикулы тушек 5E0035020,5E0035021,5E0035043,5E0035044
Mib2 Columbus
2016-2017м.г.
Экран не менялся вообще(то есть тот же артикул) 8″, разрешение 800*480, блютус, голосовое, штатная навигация с пробками через радио(для Европы). Так же жесткий диск и CD/DVD-привод
3V0035020,3V0035021,3V0035043,3V0035044
Но по сравнению с миб1 улучшилась графика, улучшился звук, добавились современные функции, в последних версиях ПО уже рестайлинговый скин, хотя машина только дорест.
Появился как в миб2стд Смартлинк, так же модуль Wi-Fi, в некоторых модификациях LTE, теоретически можно сделать навигацию с пробками(в Европе работает с завода). Можно раздавать интернет по Wi-Fi в машине.
2017г. —
Экран уже 9.2 дюйма, полностью сенсорный, кнопки остались только слева, подсветка белая, разрешение стало выше, графика лучше, все примочки mib2.5 std конечно есть и здесь. И DVD-привод никуда не делся)
Миб2.5 — начинаются все на 565 035 0хх
565035020 — с DAB-радио, без LTE
565035021 — с DAB-радио, с LTE
565035043 — без DAB-радио, без LTE
565035044 — без DAB, с LTE
Буква на конце не имеет большого значения, т.к. при обновлении ПО меняется и она. Разве что сложно обновить будет тушку без буквы (ПО 0933). А так 021C(ПО 1382) прошилась в 021E (ПО 1440) — последнее на данный момент.
Карты полноценно дублируются с AID. В Амудсен либо там, либо там, а на втором экране остаются подсказки
Так же начиная с миб2 в std и high есть спорт-меню и можно добавить POI
В кратце о функционале рассказал. Теперь о том, что нужно для перехода с той или иной тушки.
1) Для перехода со свингов на std/high необходим удлинитель квадлока, питание на монитор, кабель на монитор, кабель USB с доп питанием, сам разъем USB
2) Для перехода с миб1 на миб2/2.5 необходимо будет заменить USB-разъем. Провода все подходят, необходимо лишь доработать по месту канцелярским ножом замки разъемов на USB и мониторе
3) Свежеустановленная магнитола падает в защиту компонентов, чтоб её разблокировать необходимо посетить ОД, либо умельца с онлайном, «ВАСЕЙ» это не делается
5) Чтобы был доступен весь функционал, необходимо сделать разлочку. Разлочка делается либо на авто, либо покупается магнитола с заранее разблокированным функционалом, причем уже можно заказать разлочку, чтобы не ездить к ОД для снятия защиты. Будет просто ни на что не влияющая ошибка по защите компонентов
6) Если стоит аудиосистема Canton, то вместе с переходом на другое поколение необходимо менять и усилитель. Он так же есть 3х видов, mib1 (дружит только с миб1 поколением), mib2 и mib2.5. Последние взаимозаменяемы, но последний имеет металлический корпус и лучше по звуку
7) Применимость мониторов Bolero/Amundsen/Columbus
а) Мониторы Bolero с/без BT, с/без Голосового, мониторы Амундсенов взаимозаменяемы между собой в пределах одного поколения. То есть установив минимальный монитор на Амунден, придется просто каждый раз заходить в меню для выбора навигации или телефона, и если наоборот, то просто не будут работать кнопки, функционала которых нет.
Мониторы Mib1 std нельзя поставить на Mib2 и наоборот. Разрешения у них разные, работать не будет
б) Мониторы с разрешением 800*480 полностью взаимозаменяемы. То есть вы можете взять тушку Columbus mib1/mib2 или Bolero/Amundsen mib2/mib2.5 и поставить на него любой монитор из этого же списка.
Естественно кнопка Traffic не будет работать на Bolero, а для выхода в навигацию с монитором от Болеро придется щелкнуть кнопку Menu, и там выбрать Навигацию. Последний пример актуален владельцам Болеро миб2.5, которые захотели Амундсен 2.5, но не хотят тратить лишние деньги на замену монитора(собственно разница в одно нажатие) Либо вы собираете комплект с нуля и у вас мало денег, покупаете миб2-2.5 тушку болеро и к нему монитор миб2 6.5 дюйма, которые сейчас стоят совсем недорого.
в) Монитор 9.2 дюйма от Columbus подходит только для Columbus, на другие тушки его не установить, и другие мониторы на Коламбус 2.5 не поставить
Поскольку Bolero mib2/2.5 имеют схожее железо, при желании можно 840A перешить в 840С
Или Амундсен 864А прошить в 864С, просто Wi-Fi в нем не будет
Так же перешивают Columbus mib2 в 2.5(хотя говорят миб2 коламбус по железу слабее), но после этого надо искать монитор.
Вот так сухо, но по делу, разжевал постоянно задающийся мне вопрос)
По вопросам приобретения Mib2/2.5 Bolero, Amundsen, Columbus пишите в ЛС
Форум Шкода Кодиак
Мультимедиа MIB3 (21мг и позже)
Мультимедиа MIB3 (21мг и позже)
Сообщение batal » 14 ноя 2020, 14:53
Предлагаю с обсуждением MIB3 (особенности, глюки и т.п.) переехать в отдельную тему.
MIB3 начали ставить на Kodiaq с сентября 20 года. Отличить легко по наличию нового руля и USB-C вместо USB-A.
Bolero\Amundsen 21мг :
Device part number: 3V0035820C
Hardware: H22
Software: 0270 (по состоянию на 14.11.2020)
Экран 565919605С
Columbus 21мг :
Device part number: 3V0035816C
Hardware: H22
Software: 0270 (по состоянию на 14.11.2020)
Bolero vs Amundsen :
Судя по мануалу отличия ТОЛЬКО в наличии встроенной навигации у Amundsen.
При этом в РФ есть возможность (платно) активировать навигацию. И фактически получить Амундсен с выводом карт на приборку.
Bolero\Amundsen vs Columbus :
— У Colmbus больше экран.
Известные глюки Bolero MIB3 с прошивкой 0270 (проявляется абсолютно у всех, решения пока нет, ждем обновления прошивки):
1. Не работает оценка режима ЭКО на экране Green Score, не реагирует на манеру езды, баллы всегда 0. Появление машинки на экране GreenSсore, затем надпись ECO, могут проскочить какие-то часы. Не лечится. Официалы убирают экран Green Score. В новых машинах экрана нет вообще.
2. Во вкладке уведомления висят всегда 3 ошибки: отсутствие esim, авторизация(вроде так) и медиа через wi-fi. Никак не удаляются.
3. При работе беспроводного CarPlay иногда Bolero зависает. Лечится перезапуском магнитолы (долгое нажатие на кнопку включения)
4. При выбраном русском языке интерфейса не показывает пробег до ТО и смены масла (на английском показывает). Лечится обновлением до 0276 и выше.
Columbus (все что у Bolero + свое)
— Нет возможности копировать музыку на встроенный жесткий диск.
Проблема запоминания места воспроизведения после выключения магнитолы
Alexkuz72 провел исследования, результаты тут
Зарегистрируйтесь, чтобы видеть ссылки!
Хинты\Советы\Полезности

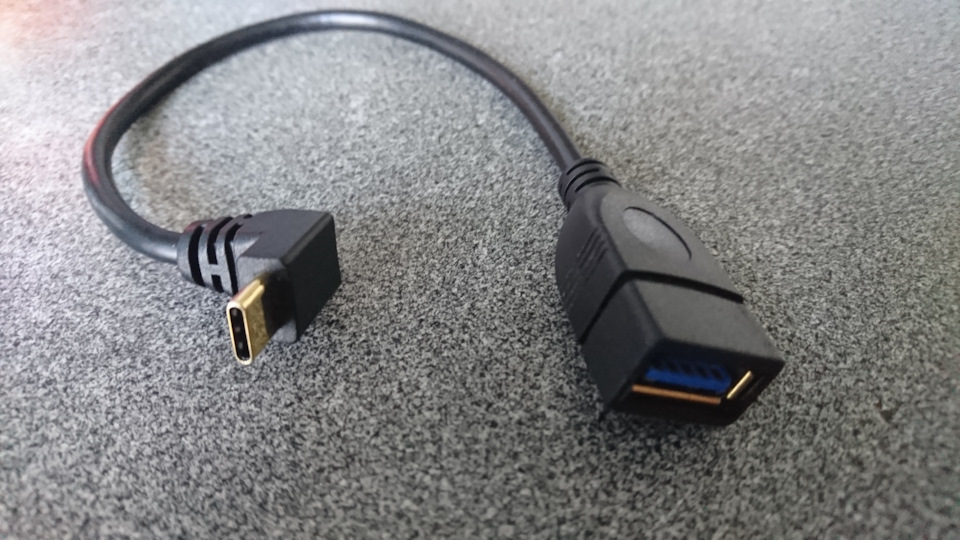

— Флешка с USB-C и USB-A, позволяющая закрыть крышку:
Kingston DataTraveler MicroDuo 3C
EAGET CU20
Lexar JumpDrive D35c
Transcend JetFlash 890
— Инструкция VW по обновлению карт Зарегистрируйтесь, чтобы видеть ссылки!
(в моем случае обновилось само в фоне, кликать в магнитоле никуда не нужно, все остальное строго по инструкции)
Акустические компоненты (21мг и ранее):
