Все чаще при производстве средств радиосвязи бюджетного сегмента производители радиостанций применяют схемотехнику прямого усиления на базе чипа RDA1846. Такое решение позволяет существенно снизить стоимость приемопередатчика при сохранении удовлетворительных параметров чувствительности и избирательности приемника.

Основные преимущества схемотехники прямого усиления

— низкая цена и трудоемкость настройки приемного тракта, все реализуется на одном чипе
— хорошее декодирование чм при использовании встроенного ДСП процессора (применительно к микросхеме РДА1846)
— миниатюрность
— более высокая механическая надежность радиостанции из-за отсутствия хрупкого кварцевого фильтра

Основные недостатки схемотехники прямого усиления

— низкий динамический диапазон приемного тракта
— худшая чувствтельность и избирательность приемника
— чувствительность к помехам

Основной недостаток приёмника прямого усиления — малая селективность (избирательность), то есть малое ослабление сигналов соседних радиостанций по сравнению с сигналом станции, на которую настроен приёмник. Поэтому этот тип приёмников удобно использовать только для приёма мощных радиостанций.

На практике, что у радиостанций собранных на RDA чипе, в местности насыщенной индустриальными помехами часто происходит забивание полезного сигнала, мощными широкополосными шумами, которые сигнальный процессор DSP пытается преобразовать в полезный сигнал. На открытой местности и в условиях отсутствия близко расположенныйх источников помех такого не происходит.

По параметрам приема классическая супергетеродинная схема работает заметно лучше, обеспечивая приемлимый динамический диапазон для портативных радиостанций и высокую избирательность по побочным каналам приема, который обеспечивается нормальными входными цепями приемника. Супергетеродинный приемник благодаря более тщательной настройке и проектированию (чтобы приемник сам не стал источником помех) обеспечивает стабильность частоты.

Радиостанции фирм Yaesu, Icom и некоторые Vector и Adjetrays выпускают свои модели на супергетеродинной схеме. Отчего радиостанции данных марок существенно отличаются в ценовой от категории более дешевых, собранных на RDA чипе. Это Baofeng, iRadio, Voxtel, Midland.

Источник

Обзор УКВ «потаскушки» GS 7700USB

Скоро лето, а где-то уже. А где-то и не кончалось =).
А летом как никогда хочется связей…
Я про радиосвязь если что. Кто-то покупает в «связном» две радиостанции за 999 руб, кто-то наоборот — покупает топовую станцию от страны восходящего солнца за бешеные доллары. Если в первом случае явно «недолет», то во втором — «перелет»
Я расскажу о станции, которая на мой взгляд разумный компромисс в цене и качестве, который позволяет перекрыть 99% потребностей при использовании в качестве связи «база-грЫбник/браконьер/etc», «штурман/пилот».

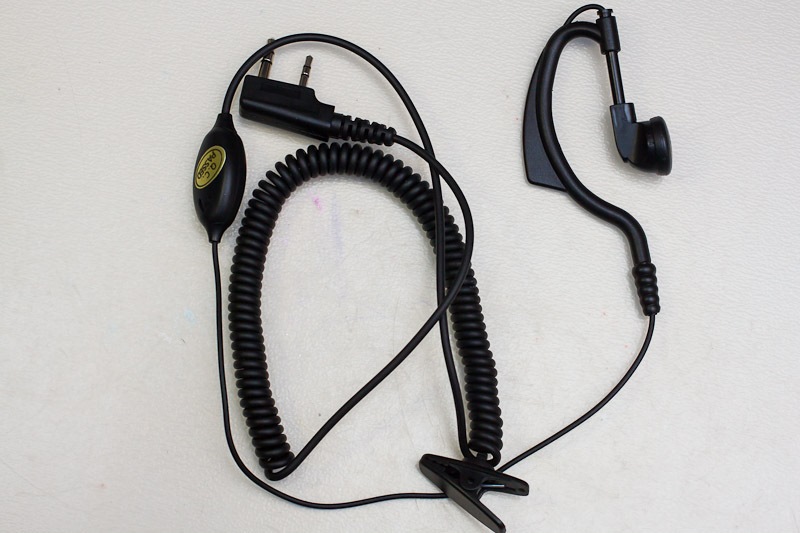

Станция — полная копия всем известного «баофенга», но дешевле, в комплекте кабель для программирования и «секьюрити» гарнитура.

Приемник пямого преобразования на чипе
136-174 мГц и 400 — 500 мГц
FM приемник
Выходная мощность 5 Вт
Шаг 5-6,25-10-12,5-25 кГц
Узкая/широкая полоса
Коды DCS и СТС
Два канала на прием

ну и кучка других фишек, типа TOT, VOX и т.д.

Ценник получился что-то около 1300 руб.

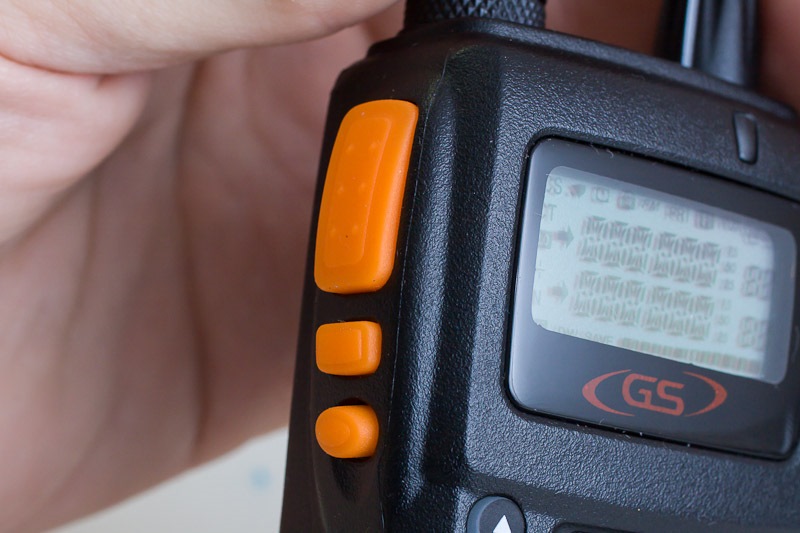

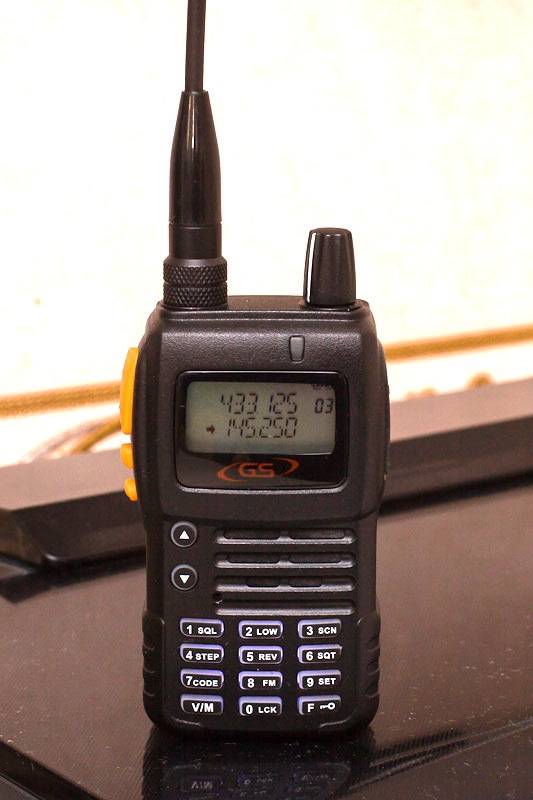

В руке вполне приятно, кнопки там где надо.

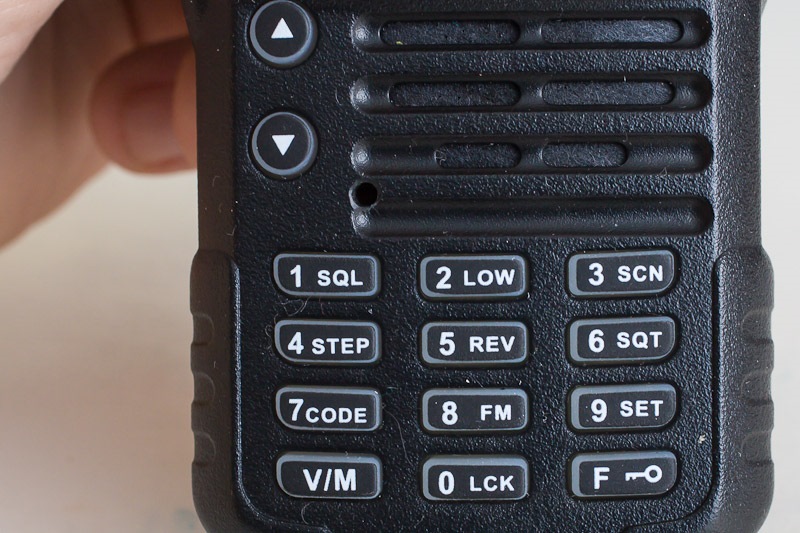

Клавиатура полноценная, ввод частоты возможен прямо с нее. Минус — подсветка. Ночью совершенно не читается.

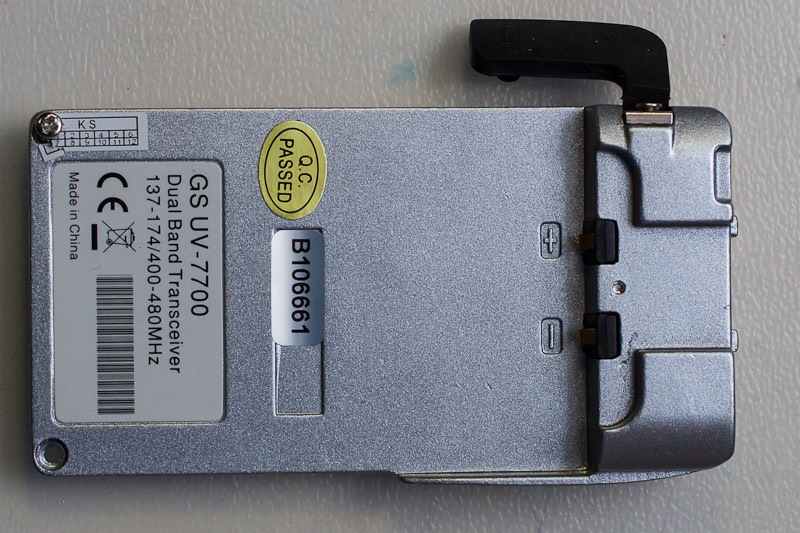

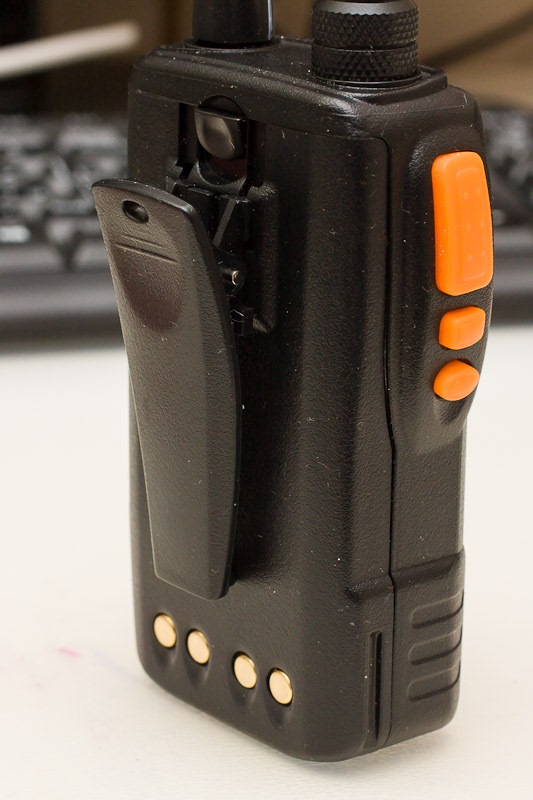

Задняя стенка — она-же аккумулятор, с прищепкой. Довольно цепкой.

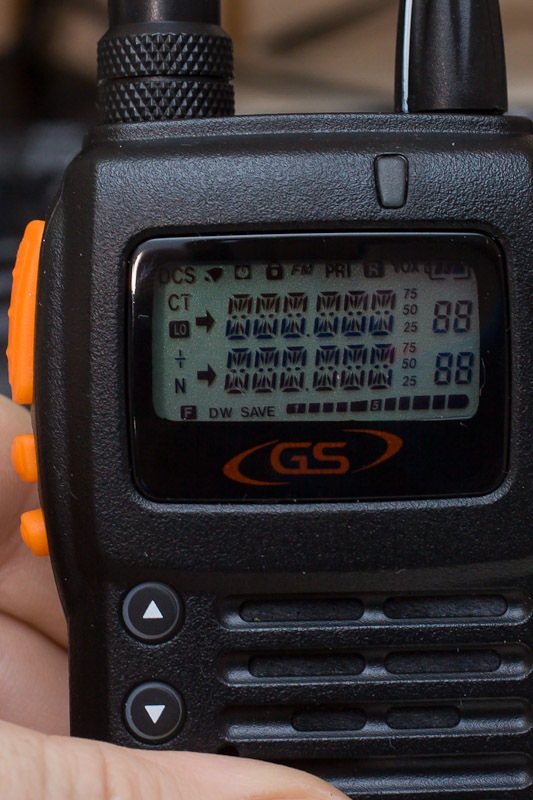

На дисплее все что нужно, вполне информативно.

Станция не заявлена как влагозащитная, хоть и с резиновыми заклушками.

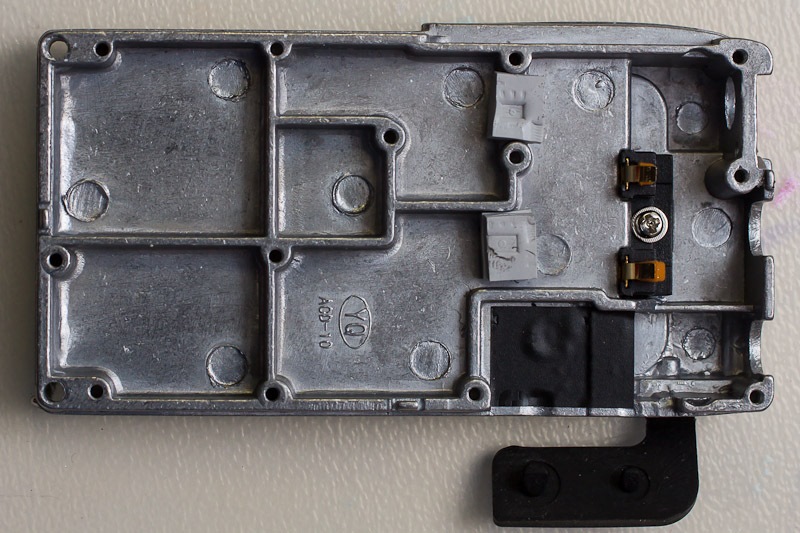

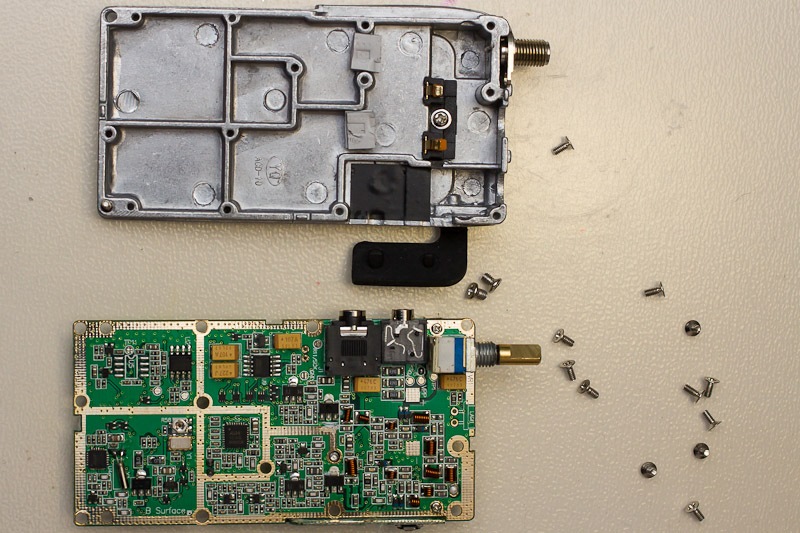

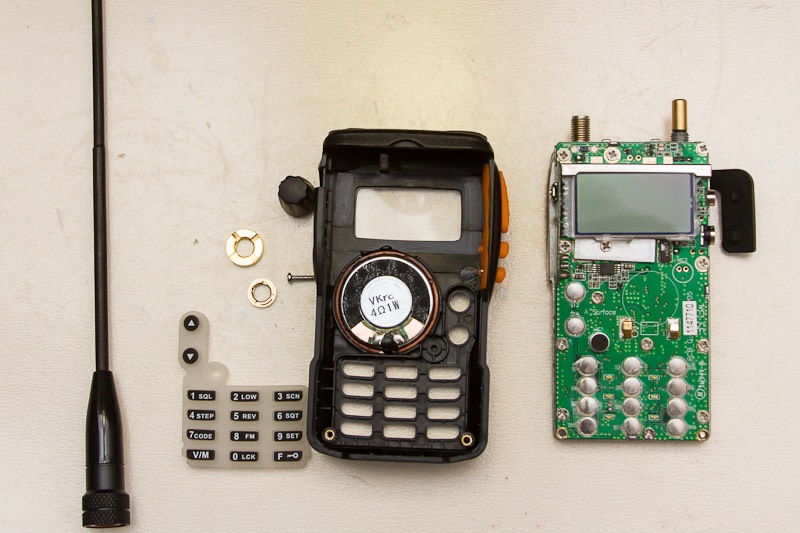

Основание — литое дюралевое

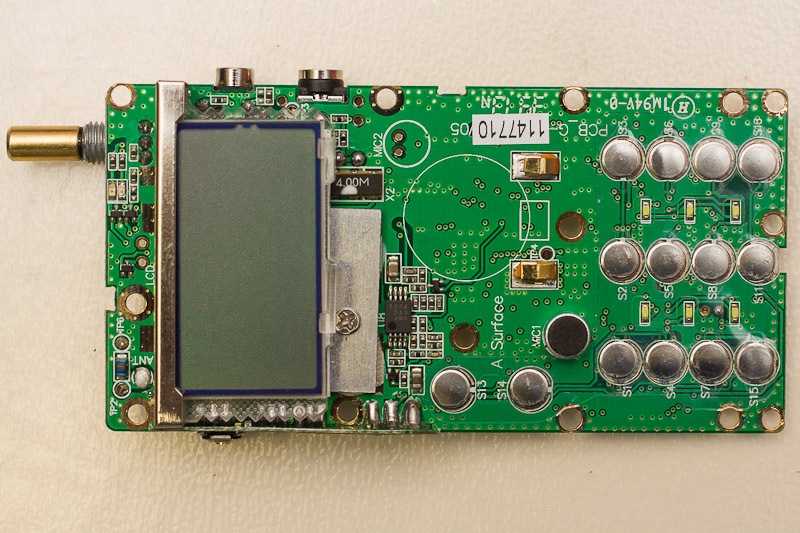

Монтаж для китая вполне не плох

Переходим к «сердцам» — к тому, благодаря чему станция работает

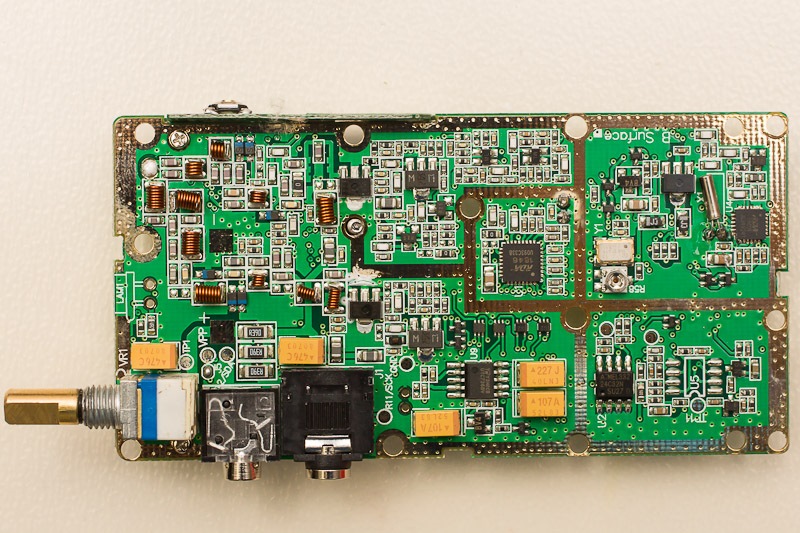

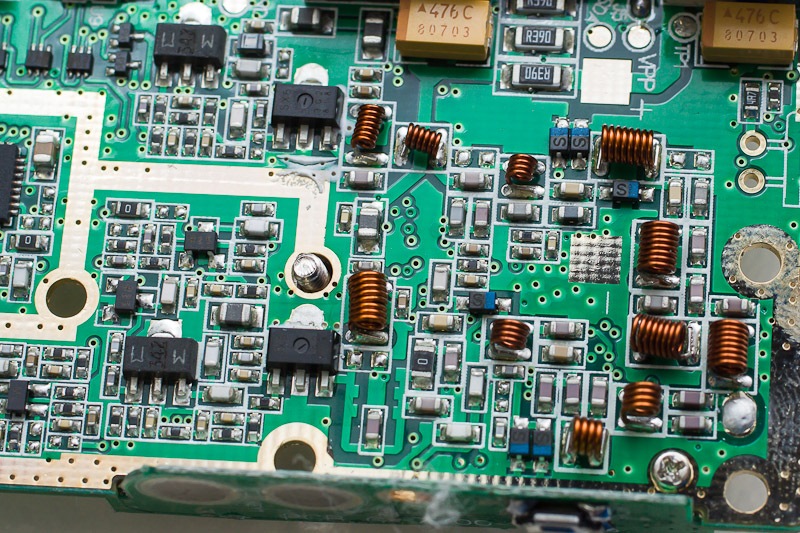

Прердатчик — усилитель мощности и выходные фильтры

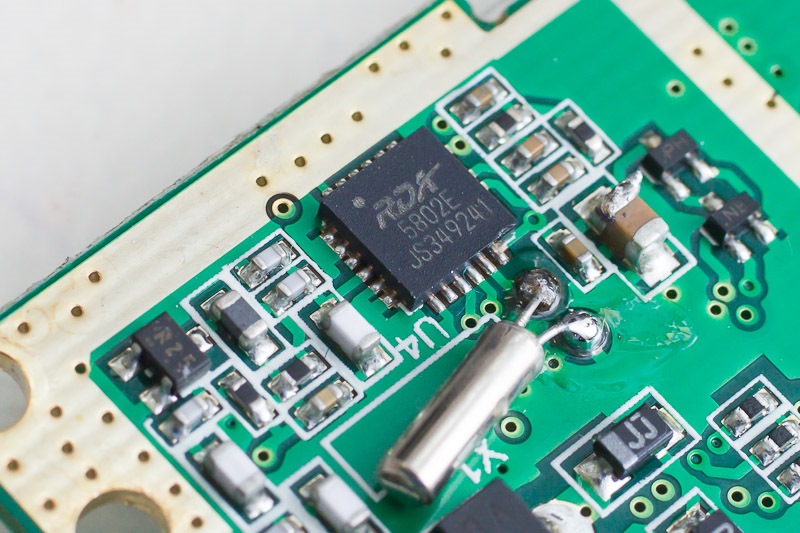

Приемник FM на RDA 5802

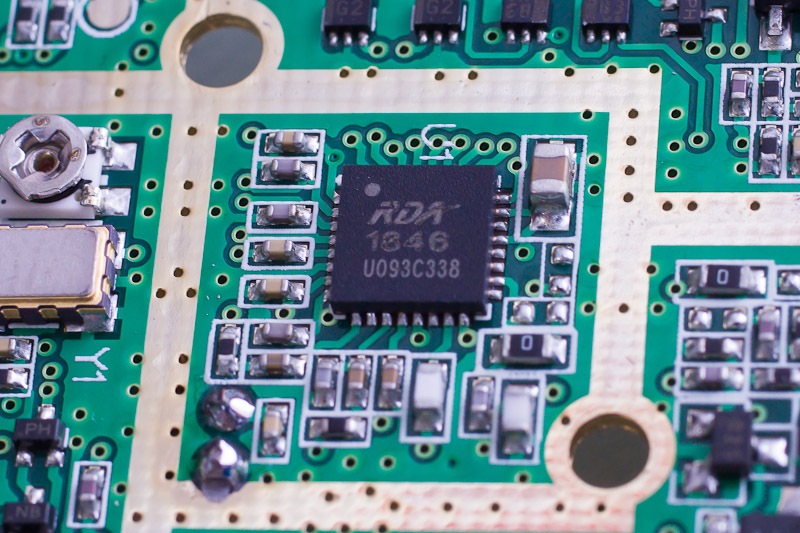

RDA 1846 — собственно самое сердце и есть, однокристальный трансивер

Собственно, совершенно типичная для китайских RDA-шных портативок начинка.

Теперь о впечатлениях о работе.
В условиях города спокойно удается разговаривать на 433 мГц на расстоянии 1,3 км без прямой видимости. Если потратить пару десятков минут и вбить каналы в память станции (странно, что производитель сразу это не сделал) — то вполне удобно работать. Батареи хватает на сутки в режиме приема, дольше не держал.
Минус — один — прямое преобразование. В режиме 433 ловит все пульты сигнализаций, ближе 50 метров. Правда лечится просто — закрытием приемника кодом. Еще один момент — на стабильные параметры от станции к станции, в частности чувствительность приемника. Не сильно критично.

Хоть и не удалось испытать в условиях леса, но потенциал у станции весьма не плох, предполагаю что не разочарует. Ну а за такую цену — то альтернатив найти весьма не просто.

ЗЫ покупалась на www.radio-buy.com приехала через 2,5 недели. Есть купон на 10% скидку, если интересно — обращайтесь.

PS Проверка в условиях прибайкальской тайги — на штатную антенну на 433 Мгц связь до 5 км через лес, вполне сносно. На 145 Мгц — хуже, но тут аантенна виновата, 100%. При замене на что-то путнее — результат будет лучше.

Источник

RDA, RTA, RBA, RDTA: четыре большие разницы

Например, для начинающих вейперов и тех людей, которые в принципе хотят бросить курить, лучше подойдёт RTA. Если Вы хотите получить максимум ощущений, наслаждений и пара то, однозначно, стоит взять RDA. Но почему?

Разберёмся в аббревиатурах

RBA (rebuildable atomizer) — это обслуживаемый автомайзер. RDA (rebuildable dripping atomizer) — более известен русскоговорящим как дрипка. Если вкратце, то RBA имеет бачок для жидкости, а на дрипку (намотку) нужно капать жидкость и потому чаще заправлять. Преимущество RDA — улучшенные вкусовые качества.

Однако с баком парить удобнее и экономнее, не отвлекаясь на дозаправку устройства. Для ежедневного вейпинга лучше брать атомайзер с баком, но, если Вы ценитель большого количества пара и вкуса, то лучше взять дрипку.

Яркий вкус и большие облака получаются за счёт того, что сама намотка впитывает меньше жижки для испарения. RDA имеют разные формы, дизайны и мощности, так что всегда можно найти подходящие именно Вам.

Rebuildable tank atomizer

В категории RBA есть также RTA/GTA (Rebuildable tank atomizer), классика, особенностью которого является короткая база, эргономичность и жидкость, находящаяся снаружи самой испарительной емкости.

Плюсы: вмещает больше жидкости, хорошо передают вкусовые качества жидкости, они комфортны при использовании ежедневно и в движении и хорошо защищены от протечек. Однако есть и свои минусы: RTA более хрупкие, вейперу придётся приноровиться к установке ваты.

Теперь поговорим о RDTA — так называемый гибриды, в простонародье «бакодрипка». Они появились относительно недавно на рынке, однако являются уже весьма интересными аппаратами. Это объединение конструкции RDA и RTA.

Огромный плюс таких устройств — наличие бака и возможность установления намоток благодаря RTA базе. Если Вы любите «навал», то это прекрасный вариант. Но есть и минусы: проблемная укладка ваты, поэтому стоит немного более трепетно подходить к обслуживанию.

Надеемся, что наша статья коротко и понятно объяснила разницу в этих базовых терминах для вейпа! Наши консультанты всегда будут рады помочь или посоветовать в выборе атомайзера соответствии с Вашими целями и бюджетом.

Источник

Retevis RT23 портативная рация с междиапазонным ретранслятором.

Обзор радиостанции п.18.

Не долго, но часто, пользовался Retevis RT-5R (полный аналог Baofeng UV-5R, PoFung UV-5R). Никаких проблем и неудобств не испытывал, и о замене мыслей даже не возникало. Но вот случайно/не случайно, было предложено на обзор RT23 или RT25. Выбор пал на более дорогую и казалось бы практичную.
Посылка шла с Российского склада, якобы курьерской службой 007ЕХ. По факту, 007ЕХ забирает посылку и сразу передаёт почте России. Всё ожидание длится от недели (в этот раз), до двух (предыдущие заказы).

Упаковка и комплектация
Рация поставляется в простой картонной коробке. Дизайн минимальный, никаких ярких, цветных картинок. Только чёрными чернилами нарисовали логотип без короткого описания.
Сбоку находится наклейка сообщающая нам о том, что в коробке нас ждет.

Радиостанция, аккумулятор, антенна, клипса, зарядное устройство, блок питания к нему, темляк и инструкция на Английском. Всё это в целлофановых пакетиках сложено по лоткам из пластика.

Внешний вид
Корпус станции выполнен из твердого черного полуглянцевого пластика. Cледы пальцев остаются не видны. Пластик выглядит достаточно качественно, текстурирование как у RT-5R.
Сама форма корпуса хорошо продумана или хорошо скопирована. Радиостанция не выскальзывает из рук. Все углы, которые должны быть скруглены, скруглены. Там куда ложатся пальцы, сделаны соответствующие углубления позволяющие держать станцию удобно.

На передней панели находится наклеенный логотип, говорящий нам о том, что в будущем она может стать любым брендом.
Ниже находится динамик. Чуть ниже, слева, микрофон и дисплей. Последний ничем не отличается от устанавливаемых в большинство популярных китайских RDA радиостанций. Подсветок дисплея 3, оранжевая, синяя и фиолетовая. Фото не сильно передало отличие последних двух друг от друга.

Клавиатура без железных пятаков, не кликает. Из-за этого нажатия не вполне внятные, возможно в перчатках будет работать не удобно! Подсвечивается оранжевым цветом, равномерность подсветки не идеальна. Цвет не меняется.

На верхнем торце находятся другие органы управления и индикации. Ручка громкости, которая включает и выключает радиостанцию. Валкодер управления частотой или другими параметрами, индикатор приёма / выхода на передачу и гнездо для подключения антенны. Всё это защищено резиновыми уплотнителями.

Слева на корпусе находится кнопка PTT и две программируемые кнопки, сделанные из резины. Нажимаются четко, с выраженным щелчком. По умолчанию средняя кнопка PTT 2, нижняя отключает шумодав.

Справа находится разъемы для подключения гарнитуры/программирования радиостанции. Они скрыты за аккуратной резиновой заглушкой, которая не выпадает и не мешает работе с радиостанцией. Подогнана резинка хорошо.
Полностью собранная станция с аккумулятором, антенной, темляком и клипсой весит 245 граммов.

Аккумулятор
Весит аккумулятор 96 грамм. Это литий-ионная батарея с заявленной емкостью 1600mAh. Для сравнения, аккумулятор RT-5R ( UV-5R ) чуть большей емкости весит всего 78 грамм. На разряде (0.5А) показала 1665mAh.
Клипса на защёлки, хотя есть технологические отверстия с резьбой для другой. Единственная железная часть, это пружина, всё остальное пластмасса. Куда зацепить темляк, кроме как на ушко клипсы, я не нашёл. Этот узел самый не надёжный в рации, по-моему. Я не пользуюсь клипсой и темляком, поэтому для меня, этот недостаток особой важности не имеет.
Узел подключения аккумулятора защищен по периметру герметизирующей прокладкой. Что бы он не болтался, имеется фиксирующий выступ/углубление. Снятие и установка очень удобна. Фиксаторы достаточно сдвинуть вниз без особых усилий. Пальцы не соскальзывают.

Выходная мощность
В таблице приведены данные измерения выходной мощности и потребление при передаче. Инструмент использовался: выходная мощность (Anritsu), эквивалент нагрузки (Kathrein), потребление (ТЛ-4М). Аккумулятор полностью заряжен.

Потребление:
С подсветкой, рация потребляет 170 мА. Когда она переходит в режим ожидания, то потребление скачет от 17-90 мА. Связано это с включением и выключением приёмной части (сделано для экономии питания).
Fm приёмник 170 мА. Подсветка потребляет 30мА, время не меняется и составляет 5 секунд.

Меню
Описывать все функции и комбинации функций не буду, они аналогичны народным 5R. Остановлюсь лишь на тех, которые предназначены только обозреваемой модели.
Перемещаться по меню можно при помощи валкодера, либо сразу введя цифровую комбинацию соответствующую нужному пункту.

Внутри
Всё сделано красиво и без соплей. Не значительно присутствуют неотмытый флюс на разъёмах и регуляторах, их паяли вручную.
Шасси радиостанции выполнено из литого алюминия. По периметру проложен резиновый уплотнитель. В остальном и сказать особо нечего.
Программирование
Софт можно использовать родной, или воспользоваться всем известным CHIRP-ом

Теория и практика использования
Основное отличие этой рации от привычных всем «народных», это наличие кросс-бэнда(междиапазонный ретранслятор). Попробую объяснить простыми словами, что это такое, и с чем его едят.
Большинство дешёвых-народных раций, собрано на одном чипе RDA1846 и не могут одновременно обрабатывать сигнал на приём и передачу. В этой радиостанции стоит две AT1846S. Тут мы имеем возможность на одном чипе вести приём, и в это-же время передавать на другом. (К слову RDA1846 отличается от AT1846S/SD регистрами управления. Прямая замена не возможна.)
Что нам это даёт по факту: копипаст с сети

Основная задача «Кросс-бенда» — покрытие большей площади и обеспечение уверенной связь между удаленными точками.
По сути дела, это посредник в связи между двумя радиоабонентами. (А и В).
Если между абонентом «А» и «В» максимальное расстояние в городе примерно 5 км, то с помощью данной функции вы можете увеличить зону обхвата в несколько раз т.е. примерно 20-30 км. Все очень просто и удобно.

Схема №1.
Допустим 2 корреспондента в машинах «А» и «B» работают на удалении друг от друга на расстоянии 60 км, при этом связь может быть не устойчивая, т.к. возможны большие затухания сигнала, промышленные помехи, рельеф и т.д.
Вот в данной ситуации нам очень поможет машина «С» с «Кросс-бендом», который располагается по середине операторов «А» и «B».
Допустим корреспондент «А» вызывает корр. оператора «В» на частоте 433.300 кГц, но корр. «В» его не слышит его в прямом канале из-за большого расстояния между ними. Но корреспондента «А» очень хорошо принимает промежуточная станция «С» с функцией «кросс-бенд» на частоте 433.300 кГц.
Она пропускает через себя сигнал и одновременно передает его на частоте 145.100 кГц, соответственно корр. «В» уверенно без проблем, принимает его на этой же частоте.

Километраж на схемах показан условно.

Итог
Тестировал эту радиостанцию примерно две недели, она мне понравилась. Внешне напоминает Alinco DJ-500. Приобрёл бы я её себе, нет. Подойдёт она тем, кому нужна именно функция «Кросс-бенд»
К плюсам отнесу: Добротная качество сборки. Приятный дизайн. Управление валкодером очень удобно, почему раньше это не придумали. Все резиновые уплотнители, дают надежду на возможность использования под дождём. В общем, плюсы Вы сами можете подчеркнуть из обзора выше.
А вот на минусах, я сделаю больший акцент:
1. При нажатии на основную кнопку PTT, подсветка не загорается.
2. Одновременно сравнивая другие рации на RDA, приёмник не порадовал. Собирает ну ооочень много помех в городе, а закручивание шумодава не выход.
3. Спорный вопрос по клавиатуре, что практичнее, железные пятаки или напыление.

4. Нагрев зарядного стакана (возможен выход из строя)

P.S.1 как выше написал, есть и под другим брендом

P.S. 2- Программно можно поднять частоту до 520.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Источник

Что такое RBA, RTA, RDA, RDTA | Атомайзер, бак, дрипка и чем они отличаются и что лучше?

Для незнающих людей очень сложно разобраться с многообразием понятий в мире вейпинга. Что означают эти аббревиатуры? На первый взгляд все сложно, попробуем в них разобраться. Всего их четыре, это RBA, RTA, RDA и RDTA, хорошо что больше ни чего не придумали. Сначала разберем, что означает каждая буква по отдельности, а потом и все слова.

R — Rebuildable

Это означает что атомайзер можно переделать или как-то улучшить. Так как эта буква содержится во всех словах, значит любой атомайзер можно переделать. Даже спираль в испарителе на егошке можно перемотать. Любители коилбилдинга могут самостоятельно делать спирали и регулировать сопротивление.

D — Dripping

Буква D значит, что жидкость закапывается на вату. Когда жижа заканчивается, необходимо производить процесс дозаправки.

T — tank

Обозначает наличие бака, в который наливается определенный объем жидкости. Парение продолжается пока бак не опустеет. Баки бывают разного объема, все зависит от модели.

A — Atomizer

Это само устройство — атомайзер.

Электронная сигарета делится на две главные составляющие, это батарейный блок и атомайзер. Выбор последнего влияет на качество парения.

Термин RBA — это общее название всех атомайзеров. В нее входят и РТА, РДА и РДТА.

Расшифровка RDA

По буквам получается, что это капающий атомайзер, который можно улучшить. По русски его называют — дрипка. Чем она отличается от бака? Для этого типа характерно то, что коил с ватой находятся непосредственно в испарителе. Конструкция очень простая и представляет из себя базу со стойками, спираль установленную в стойках и вату, уложенную в намотку.

Устройство дрипки RDA

Стойки на дрипке могут быть разные, зависит от модели. В базе на дне есть небольшое углубление, которое называется ванночка. Она служит небольшим резервуаром для жидкости, которую постоянно нужно будет подкапывать. На все это сверху одевается купол, через который происходит парение.

Плюсы и минусы

Положительным моментом в RDA является замечательная вкусопередача жидкости, а так же неограниченные возможности по намоткам спирали. Можно делать любые койлы, исходя из возможностей мощности и конструкции обдува.

Отрицательным — неудобства с постоянным подливанием жидкости.

Что такое RTA?

Эта аббревиатура означает — улучшаемый атомайзер с танком. Бачок постоянно подпитывает испарительную камеру, в которой находятся спираль с ватой.

Преимуществом баков перед дрипками является их автономность. Объем для жидкости разнообразный и достигает до 7 мл в некоторых моделях. Все это позволяет добиться максимального удобства для вейперов. Не нужно постоянно заправлять электронную сигарету.

Из-за своей конструкции и объемного стеклянного бака, получается очень маленькая испарительная камера. В нее можно установить только маленькие спирали. Как правило производитель каждой модели делает специальные, уже готовые испарители. Достаточно просто открутить бак и поменять старый на новый.

Существуют и обслуживаемые испарители, они выглядят как маленькая дрипка, в которую можно самостоятельно накручивать койлы. Все ограничивается размером. Большого размаха для творчества у вас не получится. Установить можно будет что-то на подобии микро койлов.

Сравните дрипку и обслуживаемый испаритель на баке

Можно сделать вывод, что RTA очень удобное устройство. Но добиться максимально вкусовых ощущений довольно сложно.

Что такое RDTA?

Это дрипка с баком для жидкости. В народе получило название — «Бакодрипка». Идея создания такой модели понятна. Охота совместить преимущества RDA и RTA в одном, а недостатки удалить.

Здесь бак может быть как над стойками, так и под ними.

За этим устройством будущее вейпинга, осталось дождаться качественной реализации. Ведь совмещая вкусовые качества рда и удобства рта, получается устройство заменяющее их. Вопрос, что лучше дрипка или бак, навсегда останется в прошлом.

Источник
