Faq: Распредвалы (camshafts), что такое Duration / Advertised Dur. / Valve Lift (Lash) / TDC / BDC итд
Уважаемые читатели моего блога в данный момент я вместе с одноклубниками пишем FAQ по распредвалам
Сразу оговорю — все что я напишу тут это ГОЛАЯ теория — тюнячих распредвалов я в руках ни разу не держал так же как и разрезных шестерней, усиленных пружин и тарелок, клапанов.
Попытаюсь раскрыть на столько на сколько я понял теорию читая ее на буржуйских сайтах и смотря забугорные видео снятые гуру постройки драгстеров.
Российские энторнеты не беру в расчет — так как у нас в разных местах могут быть написаны диаметрально противоположные вещи.
Вот например сайт производителя тюнячки — www.briancrower.com/makes/toyota/1jzgte.shtml — думаю им верить можно =)
Вот видео людей которые строят 1000сильные супры
Так как тюнинг пришел к нам с запада то большинство информации на языке вероятного противника.
Попробую начать с раскрытия аббревиатур и прочих терминов которые будут использоваться

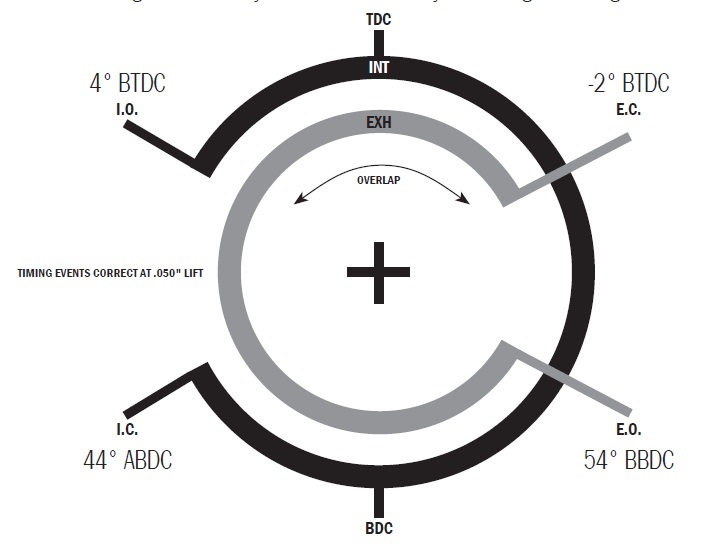

что такое Duration / Advertised Dur. / Valve Lift (Lash) / TDC / BDC
Это пока что только вступление, буду сюда по-немногу переносить информацию с темы у нас на супрамании. То есть будет задержка публикации и здесь не будет замечаний и сообщений одноклубников. Так что кто желает ознакомиться с информацией ранее чем она появляется тут — велкам к нам на супраманию в темку
