Система мониторинга давления в шинах TPMS
Log_Stas
Мастер
Система контроля давления в шинах (TPMS), используя датчики давления в шинах и блок контроля давления в шинах с радиочастотной связью, в режиме реального времени обеспечивает автоматический мониторинг давления и температуры в шинах во время движения автомобиля и сигнализирует о ненормальном давлении в шинах для обеспечения безопасности вождения.
Размещение датчиков и центрального блока в автомобиле следующее:
Система TPMS выполняет следующие функции:
1. Сигнализация низкого давления в шинах
Когда автомобиль движется и датчик контроля давления в шине обнаруживает, что текущее давление ниже установленного предела, на панель приборов будет отправлено сообщение о низком давлении. При пониженном давлении в одной шине: порог сигнализации при давлении ниже 75% от стандартного давления в шинах. При понижении давления в нескольких шинах: порог сигнализации при давлении ниже 75% от давления в «холодных» шинах или ниже 150 кПа (1.53 кгс/см2).
2. Сигнализация высокого давления в шинах
Когда автомобиль движется и датчик контроля давления в шине обнаруживает, что текущее давление в шинах превышает 320 кПа (3.26 кгс/см2), на панель приборов будет отправлено аварийное сообщение о высоком давлении.
3. Сигнализация высокой температуры шин
Когда автомобиль движется и датчик контроля давления в шинах обнаруживает, что текущая температура шины выше 85 ℃, на панель приборов будет отправляться аварийное сообщение о высокой температуре в течение 10 секунд.
4. Сигнализация о быстром снижении давления
Когда автомобиль движется и датчик контроля давления в шинах обнаруживает, что давление в шине падает со скоростью выше 30 кПа (0.3 кгс/см2) / мин, на панель приборов будет отправляться сообщение о быстрой утечке воздуха в течение 1 минуты.
5. Сигнализация низкого напряжения батареи датчика
Когда автомобиль движется и датчик контроля давления в шинах обнаруживает, что текущее напряжение ниже 2,14 В, на панель приборов будет отправляться аварийное сообщение о низком напряжении в течение 10 минут. При этом контроллер не будет обрабатывать другие сигналы тревоги.
6. Сигнализация сбоя системы
Когда система TPMS работает, то при возникновении таких ситуаций, как повреждение или отсутствие датчика, сбой оборудования и т. д., на панель приборов будет отправляться сигнал о неисправности системы в течение 10 минут.
Расположение блока TPMS в салоне авто под подлокотником.
Клоны TPMS на второй комплект колес.
Итак, у нас от рождения (покупки) машины два комплекта колес, а вот датчики TPMS только на одном. Приблизительные расчеты показали, что вкл/выкл системы TPMS два раза в год у дилера за 4 года эквивалентны набору датчиков с программатором. Зачем программатор? Брательник тоже Атласа купил, еще пригодится. Но это лирика.
Я вообще разумный перфекционист. Если есть система безопасности — она должна работать. К тому же лучше круглый год работающая система, чем за те же деньги ее туда-сюда отключать на полгода.
Мониторинг цен показал, что датчики в нашей стране стоят значительно дороже, чем у братьев-китайцев (где эти датчики и производятся), а оригинальные вообще 2500 руб. за штуку. При этом оригинальные датчики как второй комплект вообще не выгодное приобретение, т.к. память машины всего на 5 датчиков! Какой смысл обращаться каждый раз к дилеру для кругового перезаписывания кодов в память, если мы хотим уйти от дилерской услуги?!
Немного матчасти: на всех машинах для рынка США используется радиочастота датчиков 315 МГц, на машинах других частей света — 433 МГц.
Программатор — вещь универсальная, знает много моделей машин. Список его возможностей для европейских версий машин выложу у себя здесь. Так что, если вы его все-таки приобретете, сможете помочь не только атласоводам 🙂

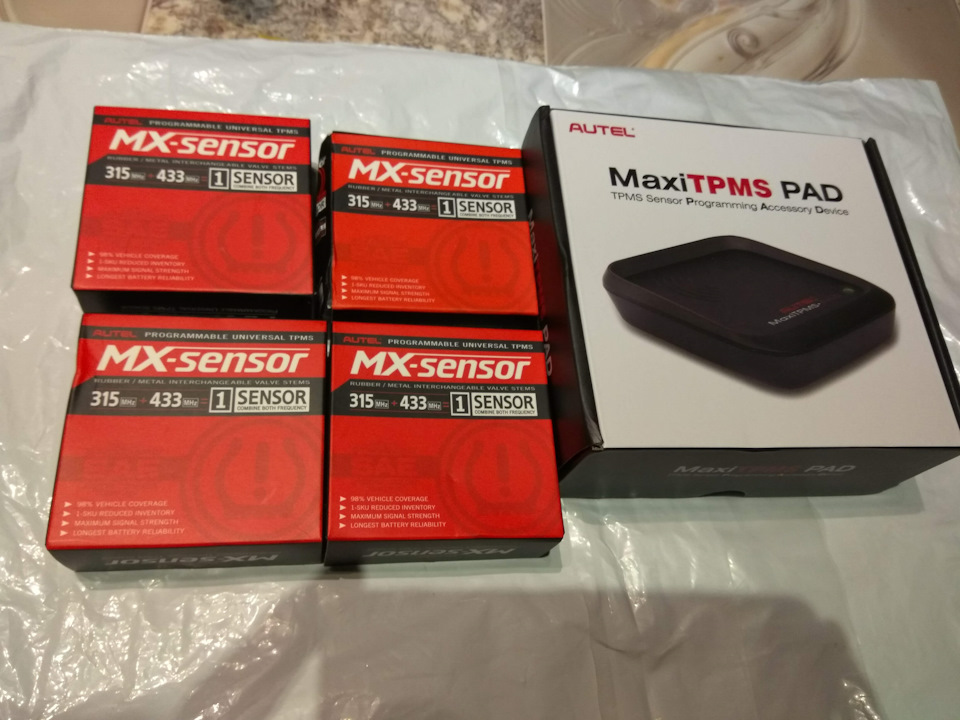

Итак был заказан комплект 4 датчика на 433 МГц и программатор. Не знаю, по какой причине (может не раскупаются), но продавец предложил замену датчиков на универсальные, двухдиапазонные. В принципе, никакого криминала здесь нет, я согласился (уточнил, что на Атлас все нормально встанет). Если ссылка умрет, ищите по ключевым словам Autel MaxiTPMS PAD или Autel MX-sensor
Итак, примерно через 3 недели я получил свой комплект
Правда продавец немного накосячил — диска с программой в комплекте не оказалось. Пришлось достаточно долго копать нелогичный сайт производителя для скачивания программы. Если кто пойдет моим путем, оставляю ссылку на найденную программу, которую выложил у себя.
TPMS — система контроля давления и температуры в шинах
Давно не писал. Поделюсь своим опытом создания дубликатов TPMS датчиков. Что бы кто-то об мои шишки не набился))))
Итак исходные данные:
— Комплект стоковых колёс на летней резине со стоковыми «зашитыми» в бортовой комп датчиками TPMS (по словам дилера количество зашитых номеров датчиков всего 5, соответственно просто докупить стоковые датчики, дополнительно зашить их в систему у дилера и иметь 2 комплекта на Атласе не получится никак)
— Комплект колёс с обутой зимней резиной без датчиков — как следствие постоянно горящая ошибка системы TPMS — к дилеру на отключение не ездил, кстати читал, что у многих других машин оборудованных TPMS отключение производиться просто через меню головного устройства, но это не наш случай.
— Заказанный с Али комплект датчиков Autel вместе с программатором.
Датчики для системы TPMS бывает 2х типов: преимущественно для Американского рынка, работающие на частоте 315 МГц и для остального рынка работающие на частоте 433 МГц.
У производителя Autel есть ещё 3ий — универсальный поддерживает работу с частотой и 315 и 433МГц.
Идеальный и самый быстрый вариант создания дубликатов предполагает следующие условия:
1) Обутые колёса с установленными заводскими датчиками
2) Комплект 4х девственно чистых датчиков Autel на руках
3) Программатор с ноутом в руках
Совершаем небольшую поездку для активации стоковых датчиков в колёсах (кто не в курсе они в спокойном состоянии без раскрутки колёс неактивны для сохранения батарейки). Затем просто с программе Autel выбираем создание дубликатов. Подходим последовательно к колёсам прикладываем площадку программатора к резине в районе нипеля (ОЧЕНЬ ВАЖНО не прикладывать к самому нипелю — металл диска — экранирует сигнал). Считываем индивидуальный ID стокового датчика и положив датчик Autel на площадку программатора зашиваем в него ID(подписав расположение колеса). После этого остаётся только установить датчики в новый комплект колёс (соблюдая расположение колёс) и не знать горя.
Не очень удобный вариант когда зимние колёса уже обуты на авто, а летние ждут своего часа в гараже — как раз мой случай (((
Что бы считать ID стоковых датчиков я сделал так:
— Поддомкрачивал одно из передних колёс.
— Вешал летнее колесо.
— С включенным ручником и отключенным ESP — включаю передачу и жду пока свободное колесо раскрутиться и система TPMS на экране считает показания с датчика на этом колесе. После таких манипуляций система выдавала ошибки по датчикам ABS но через некоторое время они самостоятельно пропали.
— Глушу авто, считываю показания ID этого датчика — навешиваю следующее летнее колесо.
Я совершил не очень приятную ошибку — торопился, и в один из датчиков Autel зашил неправильный номер ID — по итогу пришлось заказывать новый датчик Autel — так как, как выяснялось, они однократной прошивки((((
Надеюсь кому-то пригодится. До новых сустрэч)
GEELY Club Belarus | Джили Клуб Беларусь
Автомобильный клуб владельцев GEELY, Республика Беларусь
GEELY Club Belarus | Джили Клуб Беларусь
Автомобильный клуб владельцев GEELY, Республика Беларусь
Датчики контроля давления в шинах Джили Атлас (Система TPMS Geely Atlas)
Датчики контроля давления в шинах Джили Атлас (Система TPMS Geely Atlas)
Тема для обсуждения системы контроля давления в шинах Atlas.
Tire Pressure Monitoring System (TPMS)
Система TPMS на Geely Atlas предусматривает наличие датчиков давления воздуха в шинах авто (датчики прикреплены к дискам, также передают информацию о температуре воздуха в шинах).
Сенсоры работают на частоте 433MHz.
Элементы питания CR2032.
Насколько вечные датчики?
И, вообще, кто эти люди, покупающие второй комплект дисков? В математический лаборатории GEELY Club BY экономия средств не доказана
На сколько хватит элементов питания?
Чередование шин должно подчиняться конкретным правилам, зависящим от типа автомобиля (переднеприводный, заднеприводный, полноприводный) и типа шин. Исходя от этого, перестановка шин может быть скрещенной или боковой.
Кто сталкивался и внедрил что-то логичное, делитесь информацией.
СПИСОК >> Аксессуары, оборудование, запчасти >> Geely ATLAS PRO Tugella Coolray Emgrand X7 GEELY GS Emgrand 7
Датчики давления и снова сетки
Для зимних колес я заказал вот такой вот комплект — программатор и 4 датчика давления.
Программатор необходим для клонирования родных датчиков и записи информации на чистые датчики. Тема хорошая, колесо с клоном ставится на то место, где стоит колесо с датчиком, с которого делали клон. Главное запомнить/записать/пометить, где какое должно стоять. Все это избавило бы от ежегодных поездок в сервис для перезаписи датчиков и соответственно дополнительных трат.
Но мной выяснилось, что этот программатор нам не подходит для считывания родных датчиков, по той простой причине, что в программном обеспечении забита база автомобилей до 2019 года и к сожалению нашего автомобиля Geely Tugella там нет. Я пытался считать датчики со всех моделей Geely, что там забиты, но безрезультатно. Надеялся, может в Atlas стоят такие датчики, но нет.
Вообщем, где то я что то упустил в плане информации.
Теперь о сетках. Читая телеграмм с профильным форумом, я наткнулся на обсуждения свиста турбины в машине, и было предположение, что свист связан с нехваткой воздуха и косвенно на это влияют установленные сетки. Мне стало интересно, правда ли это, потому что свист турбины при наборе скорости я тоже хорошо слышу, а когда я ездил без сеток, то не обращал внимания. Скажу сразу, что никогда не имел опыта владения машины с турбированным двигателем и не знаю особенностей его работы.

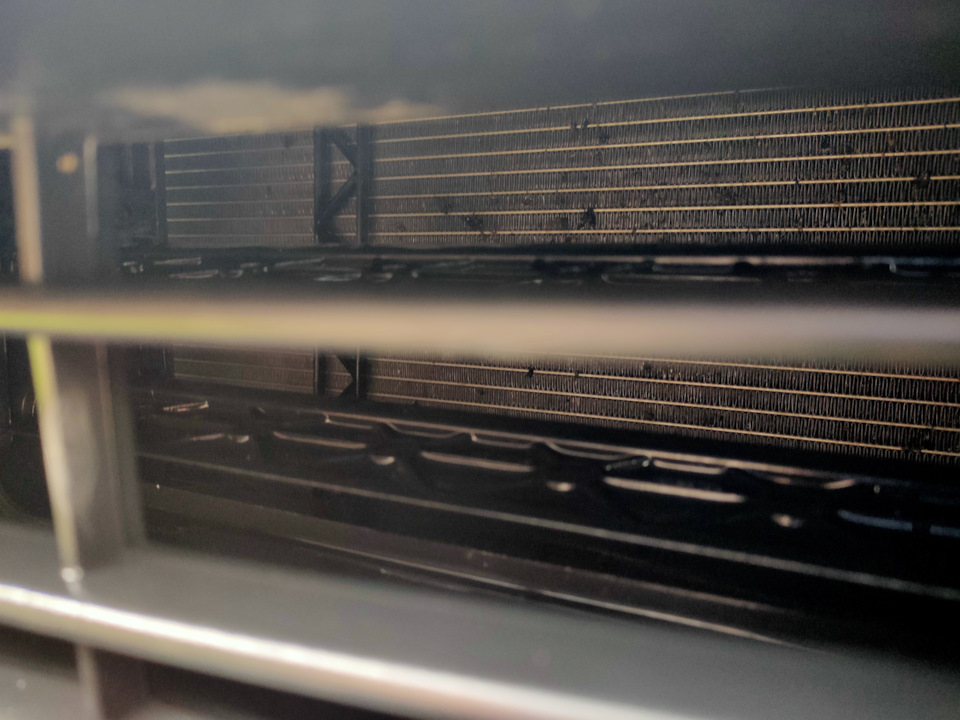

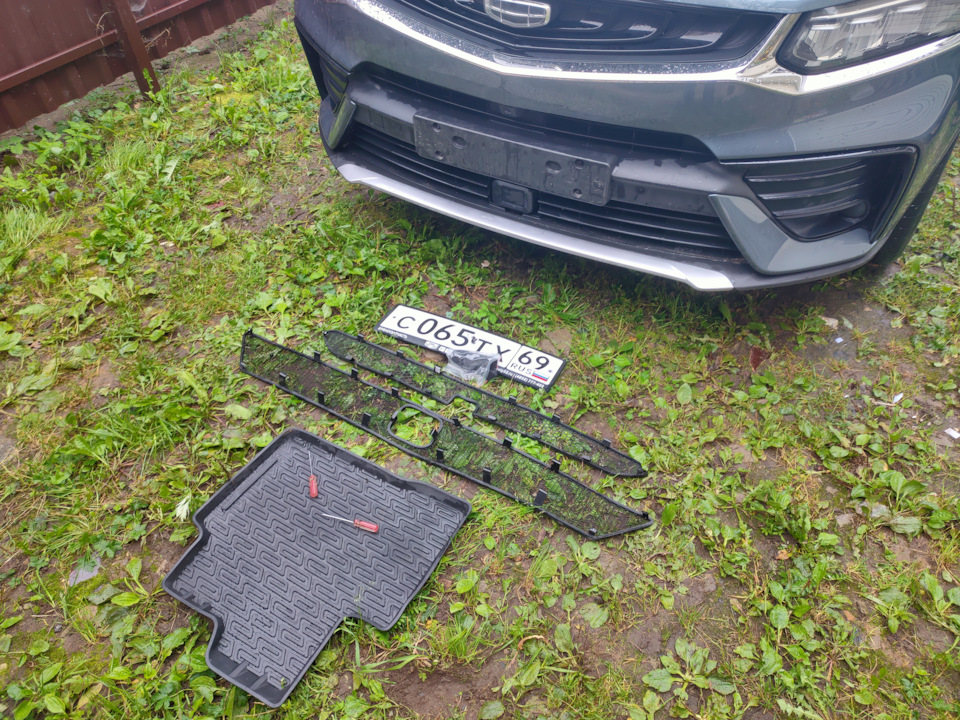

Сетки я демонтировал, радиатор после них практически чистый, всего лишь несколько просочившихся насекомых.
Немного отвлекусь, сказав, что недавно съездил в Крым и приехал с плотным ковром из насекомых на переднем бампере. Жалею, что не сделал фото, и думаю чтобы было с радиатором, не будь сеток?
Сделал без сеток пробный заезд и довольно динамичный. Скажу, что ничего не изменилось — турбина как свистела так и свистит, ни на грамм тише. Получается особенности работы двигателя. Ставлю сетки назад, думаю от них больше пользы, чем вреда
Всем удачи на дорогах!
